Описание
Беспроводной интерфейс
Используя беспроводной маршрутизатор DIR-822, Вы сможете быстро организовать высокоскоростную беспроводную сеть дома и в офисе, предоставив доступ к сети Интернет компьютерам и мобильным устройствам практически в любой точке (в зоне действия беспроводной сети). Одновременная работа в диапазонах 2,4 ГГц и 5 ГГц позволяет использовать беспроводную сеть для широкого круга задач. Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11a, 802.11b, 802.11g, 802.11n и 802.11ac (со скоростью беспроводного соединения до 1167 Мбит/с)1.
Безопасное беспроводное соединение
В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2/WPA3), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.
Кроме того, устройство оборудовано кнопкой для выключения/включения Wi-Fi-сети. В случае необходимости, например, уезжая из дома, Вы можете выключить беспроводную сеть маршрутизатора одним нажатием на кнопку, при этом устройства, подключенные к LAN-портам маршрутизатора, останутся в сети.
Расширенные возможности беспроводной сети
Технология Multi-user MIMO позволяет распределить ресурсы маршрутизатора для эффективного использования Wi-Fi-сети несколькими беспроводными клиентами, сохраняя высокую скорость для потоковой передачи мультимедиа в высоком качестве, игр без задержек и быстрой передачи больших файлов.
Использование технологии Transmit Beamforming позволяет динамически менять диаграмму направленности антенн и перераспределять сигнал точно в сторону беспроводных устройств, подключенных к маршрутизатору.
Функция интеллектуального распределения Wi-Fi-клиентов будет полезна для сетей, состоящих из нескольких точек доступа или маршрутизаторов D-Link – настроив работу функции на каждом из них, Вы обеспечите подключение клиента к точке доступа (маршрутизатору) с максимальным уровнем сигнала.
Возможность настройки гостевой Wi-Fi-сети позволит Вам создать отдельную беспроводную сеть с индивидуальными настройками безопасности и ограничением максимальной скорости. Устройства гостевой сети смогут подключиться к Интернету, но будут изолированы от устройств и ресурсов локальной сети маршрутизатора.
Безопасность
Беспроводной маршрутизатор DIR-822 оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.
Кроме того, маршрутизатор поддерживает протокол IPsec и позволяет организовывать безопасные VPN-туннели.
Встроенный сервис Яндекс.DNS обеспечивает защиту от вредоносных и мошеннических сайтов, а также позволяет ограничить доступ детей к «взрослым» материалам.
Простая настройка и обновление
Для настройки беспроводного маршрутизатора DIR-822 используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).
Мастер настройки позволяет быстро перевести DIR-822 в режим маршрутизатора (для подключения к проводному или беспроводному провайдеру), точки доступа, повторителя или клиента и задать все необходимые настройки для работы в выбранном режиме за несколько простых шагов.
Также DIR-822 поддерживает настройку и управление с помощью мобильного приложения для устройств под управлением ОС Android и iOS.
Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.
1До 300 Мбит/с в диапазоне 2,4 ГГц и до 867 Мбит/с в диапазоне 5 ГГц.
Характеристики
Аппаратное обеспечение
|
|
Процессор
|
• RTL8197FN (1 ГГц)
|
Оперативная память
|
• 64 MБ, DDR2, встроенная в процессор
|
Flash-память
|
• 8 МБ, SPI
|
Интерфейсы
|
• Порт WAN 10/100BASE-TX
• 4 порта LAN 10/100BASE-TX
|
Индикаторы
|
• Питание
• Интернет
• 4 индикатора Локальная сеть
• Беспроводная сеть 2.4G
• Беспроводная сеть 5G
• WPS
|
Кнопки
|
• Кнопка POWER для включения/выключения питания
• Кнопка WIFI для включения/выключения беспроводной сети
• Кнопка WPS для установки беспроводного соединения
• Кнопка RESET для возврата к заводским настройкам
|
Антенна
|
• Четыре внешние несъемные антенны с коэффициентом усиления 5 дБи
|
Схема MIMO
|
• 2 x 2, MU-MIMO
|
Разъем питания
|
• Разъем для подключения питания (постоянный ток)
|
Программное обеспечение
|
|
Типы подключения WAN
|
• PPPoE
• IPv6 PPPoE
• PPPoE Dual Stack
• Статический IPv4 / Динамический IPv4
• Статический IPv6 / Динамический IPv6
• PPPoE + Статический IP (PPPoE Dual Access)
• PPPoE + Динамический IP (PPPoE Dual Access)
• PPTP/L2TP + Статический IP
• PPTP/L2TP + Динамический IP
|
Сетевые функции
|
• Поддержка стандарта IEEE 802.1X для подключения к сети Интернет
• DHCP-сервер/relay
• Расширенная настройка встроенного DHCP-сервера
• Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование префикса IPv6
• Автоматическое получение LAN IP-адреса (в режимах точка доступа, повторитель, клиент)
• DNS relay
• Dynamic DNS
• Статическая IPv4/IPv6-маршрутизация
• IGMP/MLD Proxy
• RIP
• Поддержка UPnP IGD
• Поддержка VLAN
• Поддержка функции ping со стороны внешней сети (WAN ping respond)
• Поддержка механизма SIP ALG
• Поддержка RTSP
• Резервирование WAN
• Настройка скорости, режима дуплекса и функции управления потоком (flow control) в режиме автоматического согласования / Ручная настройка скорости и режима дуплекса для каждого Ethernet-порта
• Настройка максимальной скорости исходящего трафика для каждого порта маршрутизатора
• Встроенное приложение UDPXY
|
Функции межсетевого экрана
|
• Преобразование сетевых адресов (NAT)
• Контроль состояния соединений (SPI)
• IPv4/IPv6-фильтр
• MAC-фильтр
• URL-фильтр
• DMZ-зона
• Функция защиты от ARP- и DDoS-атак
• Виртуальные серверы
• Встроенный сервис контентной фильтрации Яндекс.DNS
|
VPN
|
• IPsec/PPTP/L2TP/PPPoE pass-through
• IPsec-туннели
|
Управление и мониторинг
|
• Локальный и удаленный доступ к настройкам по TELNET/WEB (HTTP/HTTPS)
• Web-интерфейс настройки и управления на нескольких языках
• Поддержка приложения D-Link Assistant для устройств под управлением ОС Android и iOS
• Уведомление о проблемах с подключением и автоматическое перенаправление к настройкам
• Обновление ПО маршрутизатора через web-интерфейс
• Автоматическое уведомление о наличии новой версии ПО
• Сохранение и загрузка конфигурации
• Возможность передачи журнала событий на удаленный сервер
• Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени
• Утилита ping
• Утилита traceroute
• Клиент TR-069
• Автоматическая перезагрузка по расписанию
|
Параметры беспроводного модуля
|
|
Стандарты
|
• IEEE 802.11ac Wave 2
• IEEE 802.11a/b/g/n
|
Диапазон частот
Диапазон частот будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
|
• 2400 ~ 2483,5 МГц
• 5150 ~ 5350 МГц
• 5650 ~ 5850 МГц
|
Безопасность беспроводного соединения
|
• WEP
• WPA/WPA2 (Personal/Enterprise)
• WPA3 (Personal)
• МАС-фильтр
• WPS (PBC/PIN)
|
Дополнительные функции
|
• Режим «клиент»
• WMM (Wi-Fi QoS)
• Информация о подключенных Wi-Fi-клиентах
• Расширенные настройки
• Интеллектуальное распределение Wi-Fi-клиентов
• Гостевая Wi-Fi-сеть / поддержка MBSSID
• Ограничение скорости для беспроводной сети/отдельного MAC-адреса
• Периодическое сканирование каналов, автоматический переход на более свободный канал
• Поддержка TX Beamforming для стандартов 802.11ac (5 ГГц) и 802.11n (2,4 ГГц)
• Автоматическое согласование ширины канала с условиями окружающей среды (20/40 Coexistence)
• Поддержка технологии STBC
|
Скорость беспроводного соединения
|
• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n (2,4 ГГц): от 6,5 до 300 Мбит/с (MCS0–MCS15)
• IEEE 802.11n (5 ГГц): от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
• IEEE 802.11ac (5 ГГц): от 6,5 до 867 Мбит/с (от MCS0 до MCS9)
|
Выходная мощность передатчика
Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
|
• 802.11a (типичная при комнатной температуре 25 °C)
14 дБм при 6, 9, 12, 18, 24 Мбит/с
13 дБм при 36 Мбит/с
12,5 дБм при 48 Мбит/с
12 дБм при 54 Мбит/с
• 802.11b (типичная при комнатной температуре 25 °C)
15 дБм при 1, 2, 5,5, 11 Мбит/с
• 802.11g (типичная при комнатной температуре 25 °C)
15 дБм при 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
• 802.11n (типичная при комнатной температуре 25 °C)
• 2,4 ГГц, HT20
15 дБм при MCS0~7
• 2,4 ГГц, HT40
15 дБм при MCS0~7
• 5 ГГц, HT20
14 дБм при MCS0~4
13 дБм при MCS5
12,5 дБм при MCS6
12 дБм при MCS7
• 5 ГГц, HT40
14 дБм при MCS0~2
13 дБм при MCS3~4
12,5 дБм при MCS5~6
12 дБм при MCS7
• 802.11ac (типичная при комнатной температуре 25 °C)
• VHT20
14 дБм при MCS0~4
13 дБм при MCS5
12 дБм при MCS6
11 дБм при MCS7/8
• VHT40
14 дБм при MCS0~2
13 дБм при MCS3~4
12 дБм при MCS5~6
11 дБм при MCS7/8/9
• VHT80
14 дБм при MCS0~4
13 дБм при MCS5~6
12 дБм при MCS7
11 дБм при MCS8/9
|
Чувствительность приемника
|
• 802.11a (типичная при PER < 10% для пакета размером 1000 байт при комнатной температуре 25 °C)
- 82 дБм при 6 Мбит/c
- 81 дБм при 9 Мбит/c
- 79 дБм при 12 Мбит/c
- 77 дБм при 18 Мбит/c
- 74 дБм при 24 Мбит/c
- 70 дБм при 36 Мбит/c
- 66 дБм при 48 Мбит/c
- 65 дБм при 54 Мбит/c
• 802.11b (типичная при PER = 8% для пакета размером 1000 байт при комнатной температуре 25 °C)
- 80 дБм при 1 Мбит/с
- 80 дБм при 2 Мбит/с
- 76 дБм при 5,5 Мбит/с
- 76 дБм при 11 Мбит/с
• 802.11g (типичная при PER < 10% для пакета размером 1000 байт при комнатной температуре 25 °C)
- 82 дБм при 6 Мбит/c
- 81 дБм при 9 Мбит/c
- 79 дБм при 12 Мбит/c
- 77 дБм при 18 Мбит/c
- 74 дБм при 24 Мбит/c
- 70 дБм при 36 Мбит/c
- 66 дБм при 48 Мбит/c
- 65 дБм при 54 Мбит/c
• 802.11n (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C)
• 2,4 ГГц, HT20
- 82 дБм при MCS0
- 79 дБм при MCS1
- 77 дБм при MCS2
- 74 дБм при MCS3
- 70 дБм при MCS4
- 66 дБм при MCS5
- 65 дБм при MCS6
- 64 дБм при MCS7
• 2,4 ГГц, HT40
- 79 дБм при MCS0
- 76 дБм при MCS1
- 74 дБм при MCS2
- 71 дБм при MCS3
- 67 дБм при MCS4
- 63 дБм при MCS5
- 62 дБм при MCS6
- 61 дБм при MCS7
• 5 ГГц, HT20
- 82 дБм при MCS0
- 79 дБм при MCS1
- 77 дБм при MCS2
- 74 дБм при MCS3
- 70 дБм при MCS4
- 66 дБм при MCS5
- 65 дБм при MCS6
- 64 дБм при MCS7
• 5 ГГц, HT40
- 79 дБм при MCS0
- 76 дБм при MCS1
- 74 дБм при MCS2
- 71 дБм при MCS3
- 67 дБм при MCS4
- 63 дБм при MCS5
- 62 дБм при MCS6
- 61 дБм при MCS7
|
• 802.11ac (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C)
• VHT20
- 82 дБм при MCS0
- 79 дБм при MCS1
- 77 дБм при MCS2
- 74 дБм при MCS3
- 70 дБм при MCS4
- 66 дБм при MCS5
- 65 дБм при MCS6
- 64 дБм при MCS7
- 56 дБм при MCS8
• VHT40
- 79 дБм при MCS0
- 76 дБм при MCS1
- 74 дБм при MCS2
- 71 дБм при MCS3
- 67 дБм при MCS4
- 63 дБм при MCS5
- 62 дБм при MCS6
- 61 дБм при MCS7
- 56 дБм при MCS8
- 54 дБм при MCS9
• VHT80
- 76 дБм при MCS0
- 73 дБм при MCS1
- 71 дБм при MCS2
- 68 дБм при MCS3
- 64 дБм при MCS4
- 60 дБм при MCS5
- 59 дБм при MCS6
- 58 дБм при MCS7
- 53 дБм при MCS8
- 51 дБм при MCS9
|
|
Схемы модуляции
|
• 802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11b: DQPSK, DBPSK, DSSS, CCK
• 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
• 802.11ac: BPSK, QPSK, 16QAM, 64QAM, до 256QAM с OFDM
|
Физические параметры
|
|
Размеры (Д x Ш x В)
|
• 205 x 136 x 33 мм
|
Вес
|
• 285 г
|
Условия эксплуатации
|
|
Питание
|
• Выход: 12 В постоянного тока, 0,5 А
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -20 до 65 °C
|
Влажность
|
• При эксплуатации: от 10% до 90% (без конденсата)
• При хранении: от 5% до 95% (без конденсата)
|
Комплект поставки
|
|
• Маршрутизатор DIR-822
• Адаптер питания постоянного тока 12В/0,5А
• Ethernet-кабель
• Документ «Краткое руководство по установке» (буклет)
|
Сертификаты
Заказ
DIR-822/R1
|
Беспроводной двухдиапазонный маршрутизатор AC1200 Wave 2 с поддержкой MU-MIMO
|

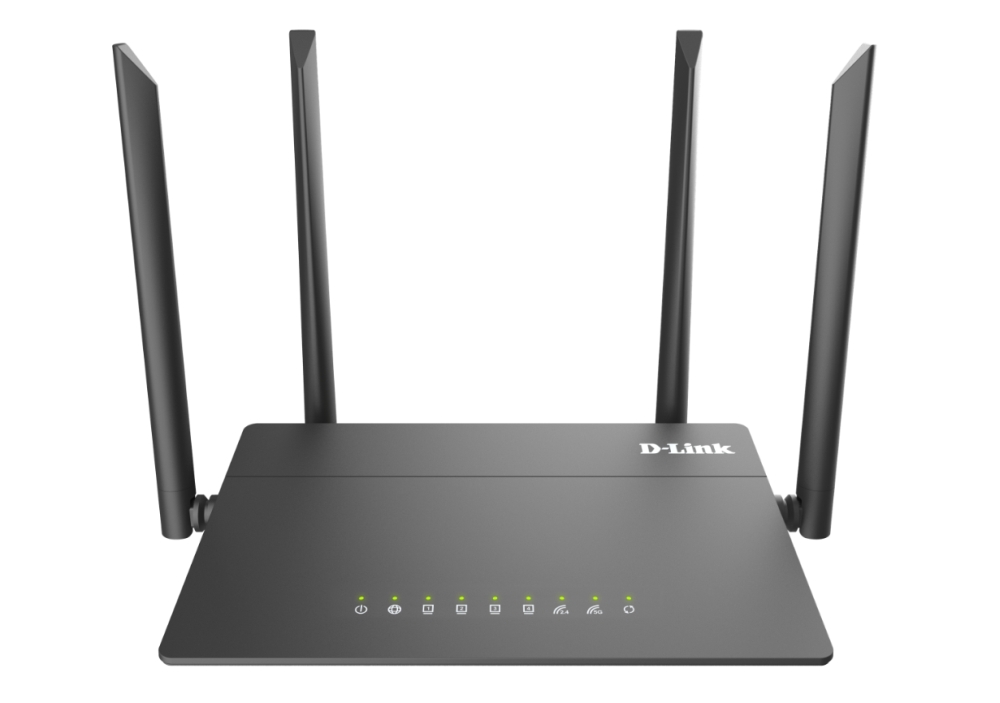

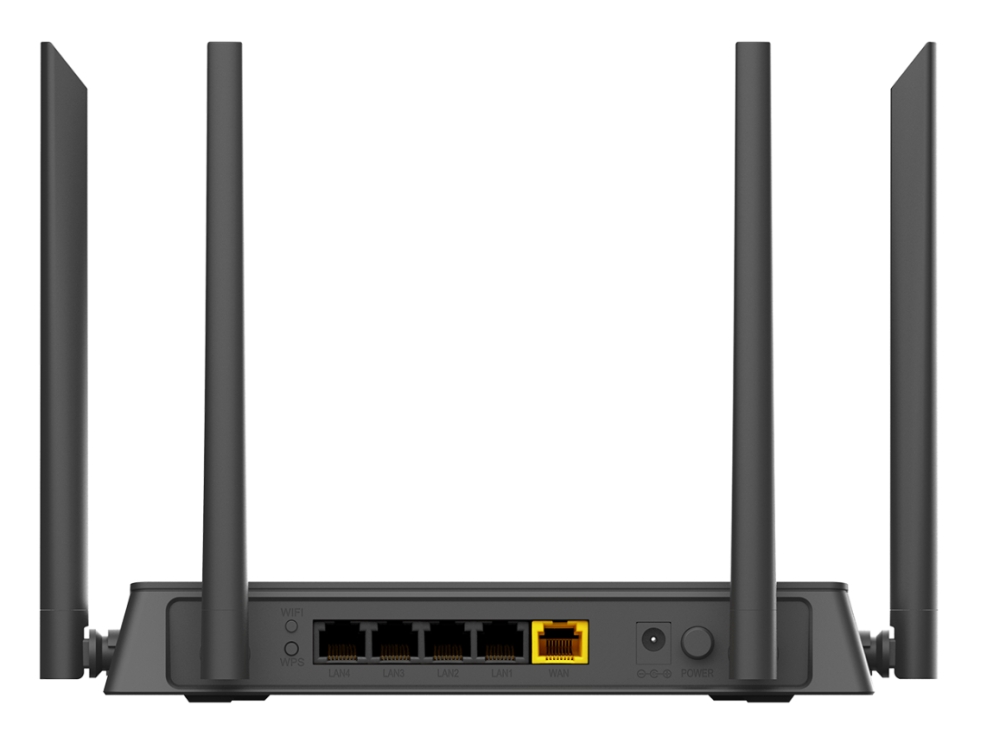

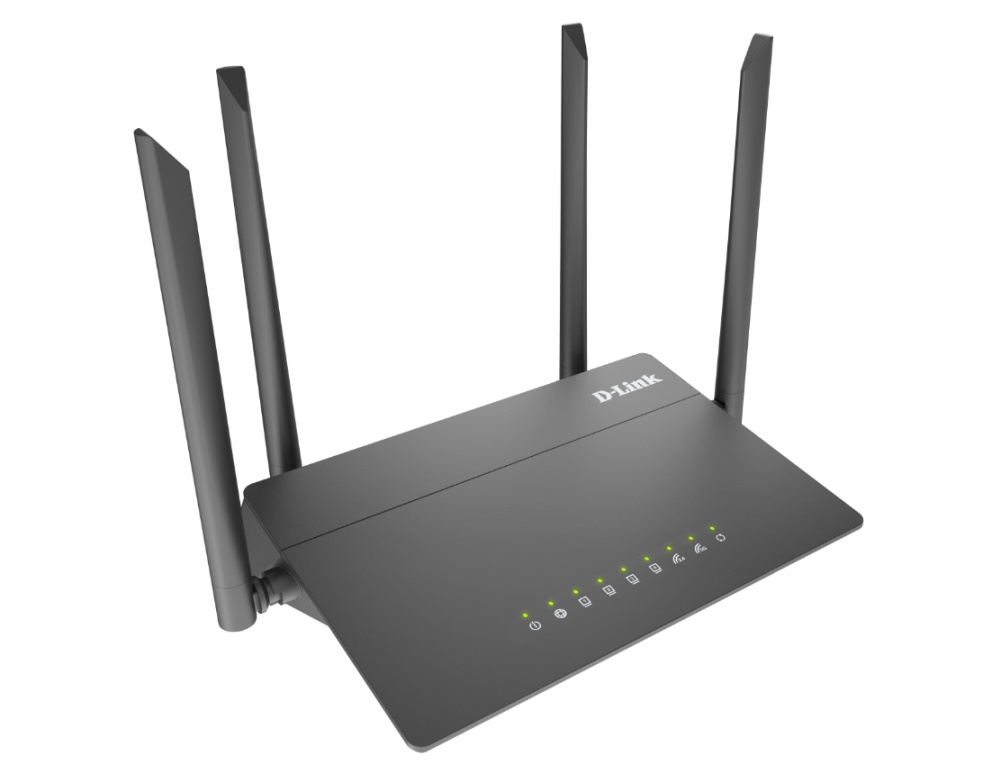

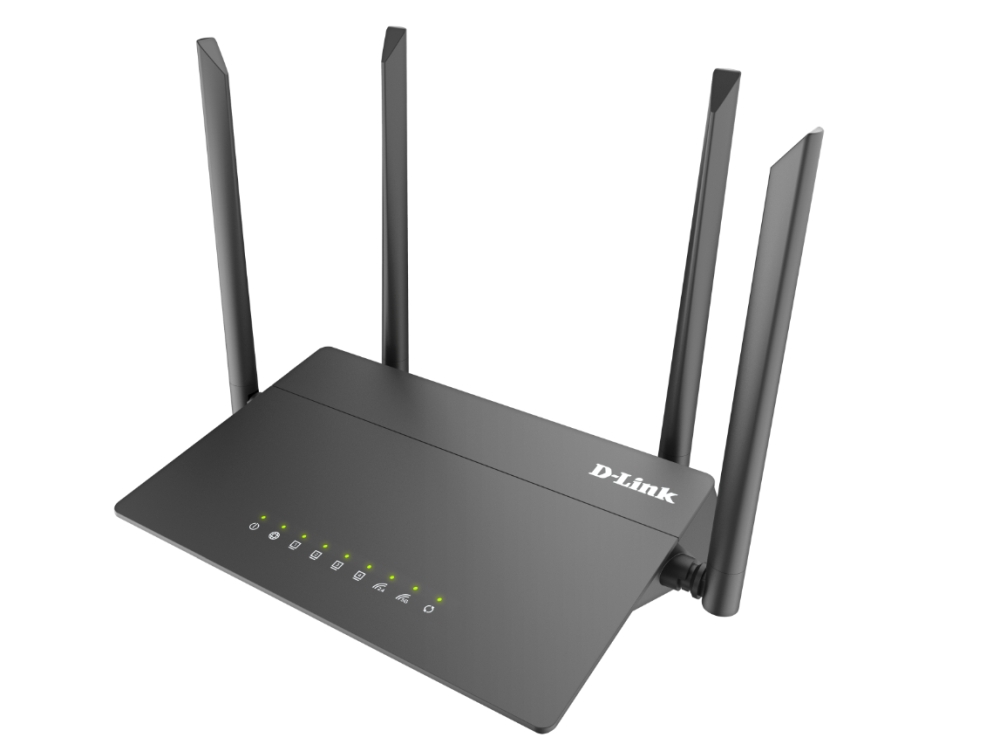

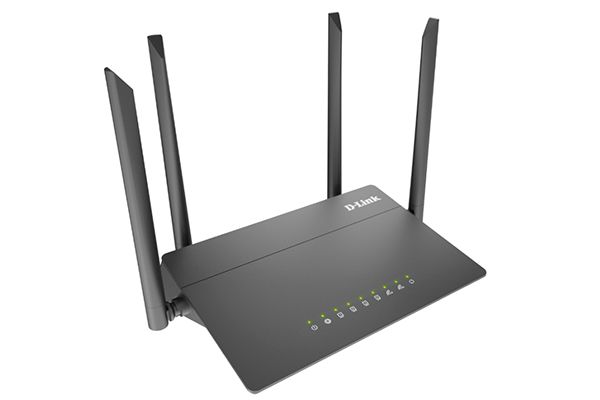

Изображения
Загрузки
Внесенные изменения
Скачать
Версия ПО: 2020.12.03-14.02_DIR_822E_RT8197F_3.0.3_release
Добавленный функционал:
1. Добавлен протокол безопасности WPA3 - SAE.
Список улучшений:
1. Улучшена стабильность работы беспроводной сети.
2. Улучшена работа клиента TR-069.
3. Доработки web-интерфейса.
4. Системные доработки.
Важно:
1. После сброса к заводским настройкам по умолчанию пароль к wi-fi сети - WPS PIN, указанный на стикере устройства.
2. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
3. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
Внесенные изменения
Скачать
Версия ПО: 2019.10.01-13.18_DIR_822E_RT8197F_3.0.2_release.bin
Добавленный функционал:
1. Добавлена функция автоопределения WAN соединения в мастере начальной настройки.
2. Добавлена возможность автоматической перезагрузки через указанное время.
3. Добавлена поддержка STBC.
4. Улучшен функционал DFS
Важно:
1. После сброса к заводским настройкам по умолчанию пароль к wi-fi сети - WPS PIN, указанный на стикере устройства.
2. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
3. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
