DIR-806A/A1EOL EOS
Беспроводной двухдиапазонный маршрутизатор/точка доступа AC750
Описание
Беспроводной интерфейс
Используя беспроводной маршрутизатор DIR-806A, Вы сможете быстро организовать высокоскоростную беспроводную сеть дома и в офисе, предоставив доступ к сети Интернет компьютерам и мобильным устройствам практически в любой точке (в зоне действия беспроводной сети). Одновременная работа в диапазонах 2,4 ГГц и 5 ГГц позволяет использовать беспроводную сеть для широкого круга задач. Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11a, 802.11b, 802.11g, 802.11n и 802.11ac (со скоростью беспроводного соединения до 733 Мбит/с1).
Безопасное беспроводное соединение
В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.
Режим маршрутизатора
Вы можете подключить DIR-806A в режиме маршрутизатора к кабельному или DSL-модему или выделенной Ethernet-линии, чтобы использовать высокоскоростное соединение с сетью Интернет для решения широкого круга профессиональных задач.
Режим точки доступа
Вы можете использовать DIR-806A в режиме точки доступа для создания беспроводной сети или подключения к проводному маршрутизатору.
Функция «клиент»
Функция «клиент» в режиме маршрутизатора позволяет использовать DIR-806A в качестве повторителя WISP, в режиме точки доступа — в качестве клиента беспроводной сети и в качестве повторителя беспроводной сети.
Безопасность
Беспроводной маршрутизатор DIR-806A оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.
Простая настройка и обновление
Для настройки беспроводного маршрутизатора DIR-806A используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).
Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.
1До 300 Мбит/с в диапазоне 2,4 ГГц и до 433 Мбит/с в диапазоне 5 ГГц.
Характеристики
Аппаратное обеспечение
|
|

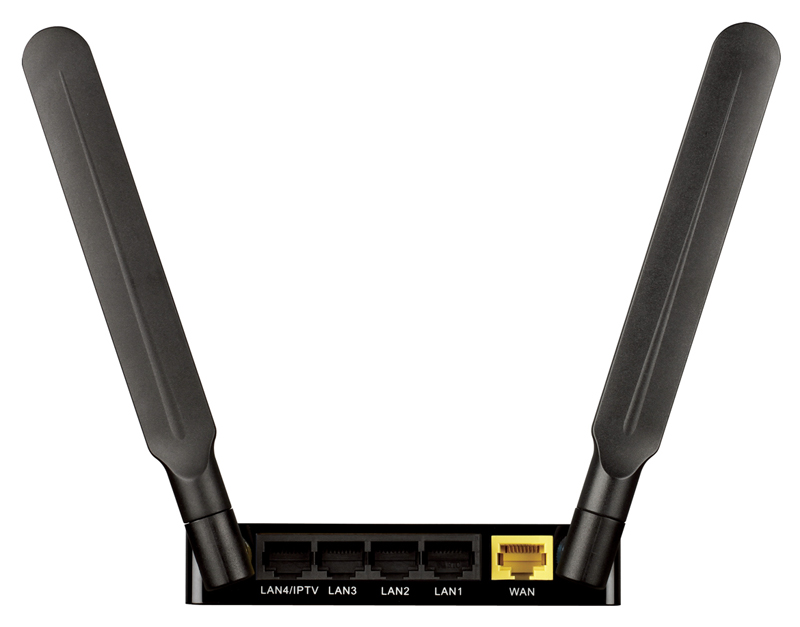

Интерфейсы
|
• Порт WAN 10/100BASE-TX
• 4 порта LAN 10/100BASE-TX
• Порт Micro-USB 2.0 типа A для подключения к источнику питания
|

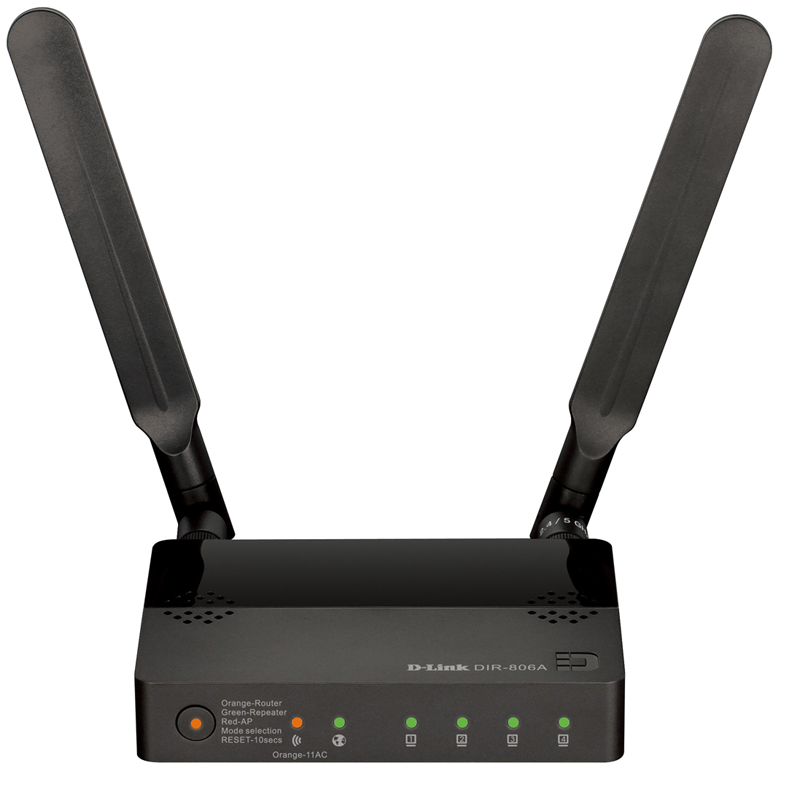

Индикаторы
|
• Режим работы
• Беспроводная сеть
• Интернет
• 4 индикатора Локальная сеть
|
Кнопки
|
• Кнопка для сброса настроек заводским установкам и установки защищенного беспроводного соединения
|
Антенна
|
• Две внешние съёмные двухдиапазонные антенны с коэффициентом усиления 5 дБи
|
Схема MIMO
|
• 2 x 2
|
Разъем питания
|
• Разъем для подключения питания (постоянный ток)
|
Программное обеспечение
|
|
Режимы работы
|
• Режим маршрутизатора
• Режим точки доступа
|
Типы подключения WAN
|
• PPPoE
• Статический IP / Динамический IP
• PPPoE + Статический IP / Динамический IP
• PPTP/L2TP + Статический IP
• PPTP/L2TP + Динамический IP
|
Сетевые функции
|
• DHCP-сервер/relay
• DNS relay
• Dynamic DNS
• Статическая IP-маршрутизация
• IGMP Proxy
• RIP
• Поддержка UPnP IGD
• Поддержка VLAN
• Управление потоком (flow control)
• Поддержка функции ping со стороны внешней сети (WAN ping respond)
• Поддержка механизма SIP ALG
• Поддержка RTSP
|
Функции межсетевого экрана
|
• Преобразование сетевых адресов (NAT)
• Контроль состояния соединений (SPI)
• IP-фильтр
• MAC-фильтр
• URL-фильтр
• DMZ-зона
• Функция защиты от ARP- и DDoS-атак
• Виртуальные серверы
|
VPN
|
• IPSec/PPTP/L2TP/PPPoE pass-through
|
Управление
|
• Локальный и удаленный доступ к настройкам по TELNET/WEB (HTTP)
• Web-интерфейс настройки и управления на нескольких языках
• Обновление ПО маршрутизатора через web-интерфейс
• Автоматическое уведомление о наличии новой версии ПО
• Сохранение и загрузка конфигурации
• Поддержка удаленного журналирования
• Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени
• Функция ping
• Утилита traceroute
• Клиент TR-069
|
Параметры беспроводного модуля
|
|
Стандарты
|
• IEEE 802.11a/n/ac
• IEEE 802.11b/g/n
|
Диапазон частот
|
• 2400 ~ 2483,5 МГц
• 5150 ~ 5350 МГц
|
Безопасность беспроводного соединения
|
• WEP
• WPA/WPA2 (Personal/Enterprise)
• МАС-фильтр
• WPS (PBC/PIN)
|
Дополнительные функции
|
• Поддержка MBSSID
• Функция «клиент» в режиме маршрутизатора (повторитель WISP (беспроводного Интернет-провайдера))
• Функция «клиент» в режиме точки доступа (клиент беспроводной сети, повторитель беспроводной сети)
WMM (Wi-Fi QoS)
• Информация о подключенных Wi-Fi-клиентах
• Расширенные настройки
|
Скорость беспроводного соединения
|
• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n (2,4 ГГц/5 ГГц): от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
• IEEE 802.11ac (5 ГГц): от 6,5 до 433 Мбит/с (от MCS0 до MCS9)
|
Выходная мощность передатчика
Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
|
802.11a (типичная при комнатной температуре 25 °C)
15 дБм (+/- 1,5 дБ) при 6, 9, 12, 18, 24, 36, 48 Мбит/с
14 дБм (+/- 1,5 дБ) при 54 Мбит/с
802.11b (типичная при комнатной температуре 25 °C)
15 дБм (+/- 1,5 дБ) при 1, 2, 5,5, 11 Мбит/с
802.11g (типичная при комнатной температуре 25 °C)
15 дБм (+/- 1,5 дБ) при 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
802.11n (типичная при комнатной температуре 25 °C)
2,4 ГГц, HT20
15 дБм (+/-1,5 дБ) при MCS0/1/2/3/4/5/6/7/8/9/10/11/12/13/14/15
2,4 ГГц, HT40
15 дБм (+/-1,5 дБ) при MCS0/1/2/3/4/5/6/7/8/9/10/11/12/13/14/15
5 ГГц, HT20
15 дБм (+/-1,5 дБ) при MCS0/1/2/3/4/5/6/7
5 ГГц, HT40
15 дБм (+/-1,5 дБ) при MCS0/1/2/3/4/5/6/7
802.11ac (типичная при комнатной температуре 25 °C)
VHT20
15 дБм (+/-1,5 дБ) при MCS0/1/2/3/4/5/6/7
VHT40
15 дБм (+/-1,5 дБ) при MCS0/1/2/3/4/5/6/7
VHT80
15 дБм (+/-1,5 дБ) при MCS0/1/2/3/4/5/6/7
14 дБм (+/-1,5 дБ) при MCS8
13 дБм (+/-1,5 дБ) при MCS9
|
Чувствительность приемника
|
802.11a (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C)
-82 дБм при 6 Мбит/с
-81 дБм при 9 Мбит/с
-79 дБм при 12 Мбит/с
-77 дБм при 18 Мбит/с
-74 дБм при 24 Мбит/с
-70 дБм при 36 Мбит/с
-66 дБм при 48 Мбит/с
-65 дБм при 54 Мбит/с
802.11b (типичная при PER = 8% для пакета размером 1000 байт при комнатной температуре 25 °C)
-84 дБм при 1 Мбит/с
-84 дБм при 2 Мбит/с
-82 дБм при 5,5 Мбит/с
-79 дБм при 11 Мбит/с
802.11g (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C)
-82 дБм при 6 Мбит/c
-81 дБм при 9 Мбит/c
-79 дБм при 12 Мбит/c
-77 дБм при 18 Мбит/c
-74 дБм при 24 Мбит/c
-70 дБм при 36 Мбит/c
-66 дБм при 48 Мбит/c
-65 дБм при 54 Мбит/c
802.11n (типичная при PER = 10% для пакета размером 1000 байт)
2,4 ГГц, HT20
-91 дБм при MCS0
-88 дБм при MCS1
-86 дБм при MCS2
-83 дБм при MCS3
-79 дБм при MCS4
-75 дБм при MCS5
-74 дБм при MCS6
-73 дБм при MCS7
-88 дБм при MCS8
-85 дБм при MCS9
-83 дБм при MCS10
-80 дБм при MCS11
-76 дБм при MCS12
-72 дБм при MCS13
-71 дБм при MCS14
-70 дБм при MCS15
2,4 ГГц, HT40
-88 дБм при MCS0
-85 дБм при MCS1
-83 дБм при MCS2
-80 дБм при MCS3
-76 дБм при MCS4
-72 дБм при MCS5
-71 дБм при MCS6
-70 дБм при MCS7
-85 дБм при MCS8
-82 дБм при MCS9
-80 дБм при MCS10
-77 дБм при MCS11
-73 дБм при MCS12
-69 дБм при MCS13
-68 дБм при MCS14
-67 дБм при MCS15
5 ГГц, HT20
-82 дБм при MCS0
-79 дБм при MCS1
-77 дБм при MCS2
-74 дБм при MCS3
-70 дБм при MCS4
-66 дБм при MCS5
-65 дБм при MCS6
-64 дБм при MCS7
5 ГГц, HT40
-79 дБм при MCS0
-76 дБм при MCS1
-74 дБм при MCS2
-71 дБм при MCS3
-67 дБм при MCS4
-63 дБм при MCS5
-62 дБм при MCS6
-61 дБм при MCS7
802.11ac (типичная при PER = 10% для пакета размером 1000 байт)
HT20
-82 дБм при MCS0
-79 дБм при MCS1
-77 дБм при MCS2
-74 дБм при MCS3
-70 дБм при MCS4
-66 дБм при MCS5
-65 дБм при MCS6
-64 дБм при MCS7
HT40
-79 дБм при MCS0
-76 дБм при MCS1
-74 дБм при MCS2
-71 дБм при MCS3
-67 дБм при MCS4
-63 дБм при MCS5
-62 дБм при MCS6
-61 дБм при MCS7
HT80
-76 дБм при MCS0
-73 дБм при MCS1
-71 дБм при MCS2
-68 дБм при MCS3
-64 дБм при MCS4
-60 дБм при MCS5
-59 дБм при MCS6
-58 дБм при MCS7
-53 дБм при MCS8
-51 дБм при MCS9
|
Схемы модуляции
|
•802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM
•802.11b: DQPSK, DBPSK, DSSS, CCK
•802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM
•802.11n: BPSK, QPSK, 16QAM, 64QAM с OFDM
•802.11ac: BPSK, QPSK, 16QAM, 64QAM, до 256QAM с OFDM
|
Физические параметры
|
|
Размеры (Д x Ш x В)
|
•116 x 81,7 x 21,5 мм
|
Вес
|
•390 г
|
Условия эксплуатации
|
|
Питание
|
•Выход: 5 В постоянного тока, 1,2 А
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -20 до 65 °C
|
Влажность
|
• При эксплуатации: от 10% до 90% (без конденсата)
• При хранении: от 5% до 95% (без конденсата)
|
Комплект поставки
|
|
• Маршрутизатор DIR-806A
• Адаптер питания постоянного тока 5В/1,2А
• Ethernet-кабель
• Документ «Краткое руководство по установке» (буклет)
|
Сертификаты
Заказ
DIR-806A/A1 Беспроводной двухдиапазонный маршрутизатор/точка доступа AC750
Изображения
Загрузки
Внесенные изменения
Версия ПО:
20150720_1237_DIR_806A_2.5.23_sdk-master
Добавленный функционал:
1. Изменение беспроводных настроек по умолчанию: Тип аутентификации - Open.
Важно:
1. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
2. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
СкачатьДобавленный функционал:
1. Изменение беспроводных настроек по умолчанию: Тип аутентификации - Open.
Важно:
1. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
2. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
Внесенные изменения
Версия ПО:
20150424_1517_DIR_806A_2.5.22_sdk-master
Список улучшений:
1. Улучшена стабильность сервисов IPTV.
2. Исправлена работа механизма WPS
3. Системные доработки.
4. Доработки интерфейса.
Важно:
1. После сброса к заводским настройкам по умолчанию пароль к wi-fi сети - WPS PIN, указанный на стикере устройства.
2. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
3. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
СкачатьСписок улучшений:
1. Улучшена стабильность сервисов IPTV.
2. Исправлена работа механизма WPS
3. Системные доработки.
4. Доработки интерфейса.
Важно:
1. После сброса к заводским настройкам по умолчанию пароль к wi-fi сети - WPS PIN, указанный на стикере устройства.
2. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
3. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
Внесенные изменения
Версия ПО:
20141225_1753_DIR_806A_2.5.16_sdk-master
Добавленный функционал:
1. Новый web-интерфейс "Air".
2. Добавлена функция Nat Loopback.
3. Добавлена возможность восстановить MAC-адрес в соединениях.
4. Добавлен автовыбор канала для функции Wi-Fi клиент.
Список улучшений:
1. Исправлены ошибки Web-интерфейса.
2. Исправлена работа механизма Connect on demand для PPTP соединения.
3. Исправлена работа механизма переподключения PPTP/L2TP/PPPoE соединений.
4. Улучшена стабильность PPTP/L2TP/PPPoE соединений.
5. Исправлен механизм подключения роутера в режиме клиента к точкам доступа по стандарту N only.
6. Исправлена работа NTP-клиента.
7. Улучшена стабильность сервисов IPTV.
8. Улучшена стабильность беспроводной сети.
9. Исправлена проблема с ARP в режиме Access Point.
10. Улучшена работа DHCP сервера в режиме Access Point.
11. Системные доработки.
Важно:
1. После сброса к заводским настройкам по умолчанию пароль к wi-fi сети - WPS PIN, указанный на стикере устройства.
2. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
3. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
СкачатьДобавленный функционал:
1. Новый web-интерфейс "Air".
2. Добавлена функция Nat Loopback.
3. Добавлена возможность восстановить MAC-адрес в соединениях.
4. Добавлен автовыбор канала для функции Wi-Fi клиент.
Список улучшений:
1. Исправлены ошибки Web-интерфейса.
2. Исправлена работа механизма Connect on demand для PPTP соединения.
3. Исправлена работа механизма переподключения PPTP/L2TP/PPPoE соединений.
4. Улучшена стабильность PPTP/L2TP/PPPoE соединений.
5. Исправлен механизм подключения роутера в режиме клиента к точкам доступа по стандарту N only.
6. Исправлена работа NTP-клиента.
7. Улучшена стабильность сервисов IPTV.
8. Улучшена стабильность беспроводной сети.
9. Исправлена проблема с ARP в режиме Access Point.
10. Улучшена работа DHCP сервера в режиме Access Point.
11. Системные доработки.
Важно:
1. После сброса к заводским настройкам по умолчанию пароль к wi-fi сети - WPS PIN, указанный на стикере устройства.
2. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
3. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
