DGS-1100-18PV2EOL
Описание
| Рекомендованная замена - DGS-1100-24PV2 |
Настраиваемый коммутатор серии EasySmart DGS-1100-18PV2, оснащенный 16 портами 10/100/1000Base-T с поддержкой PoE и 2 комбо-портами 1000Base-T/SFP, предназначен для использования в сетях предприятий малого и среднего бизнеса. Поддержка PoE делает коммутатор DGS-1100-18PV2 оптимальным решением для организации видеонаблюдения. Функции управления, диагностики, поиска и устранения неисправностей, а также энергосберегающие технологии позволяют использовать DGS-1100-18PV2 для решения различных задач.
Энергосберегающая технология D-Link Green
Коммутатор DGS-1100-18PV2 соответствует стандарту IEEE 802.3az Energy-Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. Использование совместимых с EEE устройств позволяет предприятиям малого и среднего бизнеса экономить денежные средства благодаря сокращению эксплуатационных расходов, в том числе связанных с покупкой оборудования для охлаждения. DGS-1100-18PV2 также поддерживает технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматическое отключение питания неактивных портов.
Простое управление
Коммутатор DGS-1100-18PV2 поддерживает управление через Web-интерфейс. Удобный Web-интерфейс предоставляет сетевым администраторам возможность управления коммутатором на уровне портов. Интерфейс доступен через Web-браузер и позволяет контролировать работу коммутатора с любого компьютера, подключенного к сети.
Surveillance VLAN и управление полосой пропускания
Коммутатор DGS-1100-18PV2 поддерживает технологию Surveillance VLAN для развертывания систем видеонаблюдения. Данный функционал выделяет видеотрафик в отдельную VLAN, внутри которой для него назначен наивысший приоритет обслуживания. Поддержка Surveillance VLAN обеспечивает качественную передачу и защиту видеотрафика и позволяет сократить расходы, связанные с приобретением дополнительного оборудования. Функция управления полосой пропускания позволяет сетевым администраторам резервировать полосу пропускания для приложений, которым необходим максимальный приоритет или высокая пропускная способность канала связи.
Расширенный набор функций
Коммутатор DGS-1100-18PV2 поддерживает расширенные функции безопасности, такие как Static MAC, защита от сетевого шторма и IGMP Snooping. Функция Static MAC позволяет создать «белый» список MAC-адресов, разрешающий доступ только авторизованным устройствам. Функция защиты от сетевого шторма необходима для ограничения до заданного порога широковещательного, многоадресного или неизвестного одноадресного трафика. Коммутатор блокирует или отбрасывает пакеты, попадающие под действие данного ограничения, так как большое количество такого трафика может привести к перегрузке сети. Функция IGMP Snooping позволяет сократить количество многоадресного трафика и увеличить производительность сети.
Простой поиск и устранение неисправностей
Коммутатор DGS-1100-18PV2 поддерживает функцию диагностики кабеля и функцию Loopback Detection. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения состояния витой пары, а также типа неисправности кабеля.
Power over Ethernet
16 портов DGS-1100-18PV2 поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 130 Вт, что позволяет пользователям подключать к DGS-1100-18PV2 устройства, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля. Подключение устройств, не поддерживающих PoE, возможно при использовании PoE-адаптера (например гигабитного DPE-301GS).
Характеристики
|
Аппаратное обеспечение
|
|
|
Процессор
|
• 500 МГц
|
|
Оперативная память
|
• 128 МБ
|
|
Flash-память
|
• 16 МБ
|
|
Интерфейсы
|
• 16 портов 10/100/1000Base-T с поддержкой PoE
• 2 комбо-порта 1000Base-T/SFP
|
|
Индикаторы
|
• Power
• Link/Activity/Speed (на порт)
• PoE OK/PoE Fail (на порт PoE)
|
|
Кнопки
|
• Кнопка Reset
• Кнопка Mode
|
|
Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
|
Функционал
|
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T (медная витая пара)
• IEEE 802.3u 100Base-TX (медная витая пара)
• IEEE 802.3ab 1000Base-T (медная витая пара)
• IEEE 802.3z 1000Base-X
• IEEE 802.3az Energy-Efficient Ethernet
• Автоматическое согласование скорости и режима дуплекса
• Управление потоком IEEE 802.3x в режиме полного дуплекса
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Дуплексный режим
|
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 36 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Размер таблицы MAC-адресов
|
• 8K записей
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 26,78 Mpps
|
|
Буфер пакетов
|
• 512 КБ
|
|
Jumbo-фрейм
|
• 10 240 байт
|
|
Программное обеспечение
|
|
|
VLAN
|
• VLAN на основе портов
• 802.1Q Tagged VLAN
• Auto Surveillance VLAN
• Voice VLAN
• Management VLAN
• Группы VLAN
- Макс. 128 статические группы VLAN
- Макс. VID: 1-4094
• Asymmetric VLAN
|
|
Функции уровня 2
|
• Управление потоком
- 802.3x
- Предотвращение блокировок HOL
• IGMP Snooping
- IGMP v1/v2/v3 awareness Snooping
- Поддержка 128 групп
- IGMP Snooping Querier
• 802.3ad Link Aggregation
- Макс. 8 групп на устройство/8 портов на группу
• Loopback Detection
• Диагностика кабеля
• LLDP
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
• Зеркалирование портов
- One-to-One
- Many-to-One
• Статистика
- Tx Ok
- Tx Error
- Rx Ok
- Rx Error
|
|
Качество обслуживания (QoS)
|
• 802.1p
• 8 очередей на порт
• Механизм обработки очередей
- Strict Priority
- Weighted Round Robin (WRR)
• Управление полосой пропускания на основе порта (ограничение скорости)
- Входящее: 16 Кбит/с
- Исходящее: 16 Кбит/с
|
|
Безопасность
|
• D-Link Safeguard Engine
• Сегментация трафика
• Защита от широковещательного/многоадресного/одноадресного шторма
• Предотвращение атак DoS
• SSL
|
|
Управление
|
• Web-интерфейс (Поддержка доступа IPv4/IPv6)
• SNMP v1/v2c
• PD Alive
|
|
Технология Green
|
• Экономия электроэнергии за счет:
- Определения статуса соединения
- Определения длины кабеля
- Выключения индикаторов
- Выключения портов
- Использования спящего режима
- PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию
|
|
Стандарты RFC
|
• RFC768 UDP
• RFC791 IP
• RFC792 ICMP
• RFC793 TCP
• RFC826 ARP
• RFC1213 MIB II
• RFC1493 Bridage MIB
• RFC1907 SNMPv2 MIB
• RFC1215 MIB Traps Convention
• RFC2233 Interface Group MIB
• RFC2665 Ether-like MIB
• RFC4363 IEEE 802.1p MIB
• ZoneDefense MIB
• Private MIB
• RFC951 BootP client
• RFC1542 BootP/DHCP client
• RFC2236 IGMP Snooping
|
|
PoE
|
|
|
Стандарт PoE
|
• IEEE 802.3af
• IEEE 802.3at
|
|
Порты с поддержкой PoE
|
• Порты 1-16
|
|
Бюджет мощности PoE
|
• 130 Вт (макс. 30 Вт на порт PoE)
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 280 x 230 x 44 мм
• 11’’ для настольной установки или монтажа в стойку (крепеж входит в комплект поставки), высота 1U
|
|
Вес
|
• 2,1 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
Макс. потребляемая мощность
|
• 166,7 Вт (функция PoE включена)
• 18,3 Вт (функция PoE выключена)
|
|
Потребляемая мощность в режиме ожидания
|
• 10 Вт
|
|
Тепловыделение
|
• 36,67 Вт (125,2 БТЕ/час)
|
|
MTBF (часы)
|
• 343 695
|
|
Уровень шума
|
• 45,8 дБ
|
|
Система вентиляции
|
• 1 вентилятор
|
|
Температура
|
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
|
Комплект поставки
|
|
|
• Коммутатор DGS-1100-18PV2
• Кабель питания
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
|
|
|
Совместимое оборудование
|
|
|
SFP-трансиверы
|
• DGS-712
• DEM-210
• DEM-211
• DEM-310GT
• DEM-311GT
• DEM-312GT2
• DEM-314GT
• DEM-315GT
|
|
WDM SFP-трансиверы
|
• DEM-220T
• DEM-220R
• DEM-330T/10KM
• DEM-330R/10KM
• DEM-330T/3KM
• DEM-330R/3KM
• DEM-331T/40KM
• DEM-331R/40KM
• DEM-331T/20KM
• DEM-331R/20KM
|
|
Прочее
|
|
|
EMI
|
• FCC Class A
• CE Class A
• VCCI Class A
• C-Tick
• BSMI
|
|
Безопасность
|
• cUL
• UL
• LVD
• CB
• BSMI
|
Сертификаты
Заказ
| DGS-1100-18PV2/A3A | Настраиваемый L2 PoE-коммутатор, 16х1000Base-T, 2xCombo 1000Base-T/SFP |
|
Дополнительные SFP-трансиверы
|
|
|
DEM-210
|
SFP-трансивер, 100Base-LX (Duplex LC), 1310нм, одномод, до 15км
|
|
DEM-211
|
SFP-трансивер, 100Base-FX (Duplex LC), 1310нм, многомод, до 2км
|
|
DGS-712
|
SFP-трансивер, 1000Base-T (RJ45), до 100м
|
|
DEM-310GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
|
|
DEM-311GT
|
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
|
|
DEM-312GT2
|
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
|
|
DEM-314GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
|
|
DEM-315GT
|
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
|
|
Дополнительные WDM SFP-трансиверы
|
|
|
DEM-220T
|
WDM SFP-трансивер, 100Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
|
|
DEM-220R
|
WDM SFP-трансивер, 100Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
|
|
DEM-330T/3KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
|
|
DEM-330R/3KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
|
|
DEM-330T/10KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
|
|
DEM-330R/10KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
|
|
DEM-331T/20KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
|
|
DEM-331R/20KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
|
|
DEM-331T/40KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
|
|
DEM-331R/40KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
|
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.
Изображения

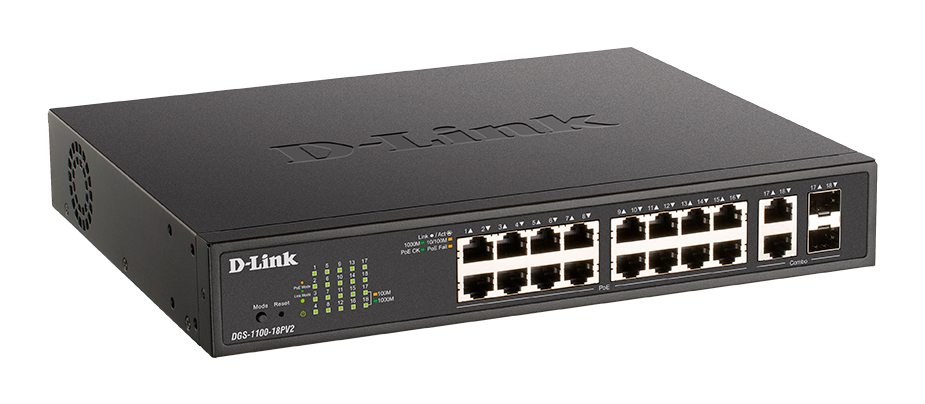

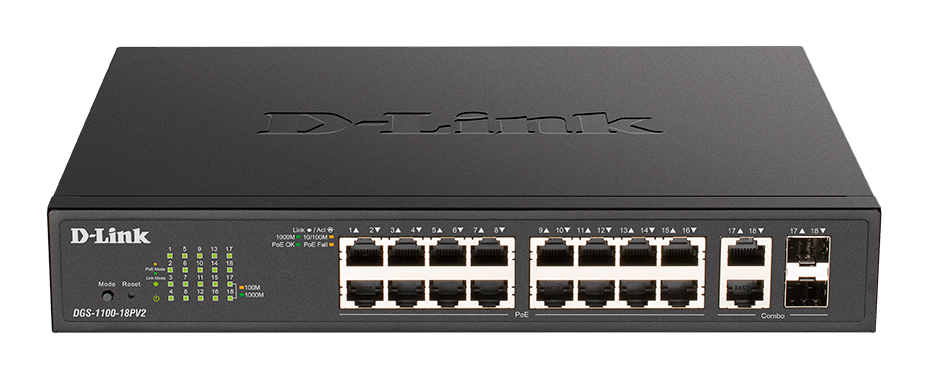

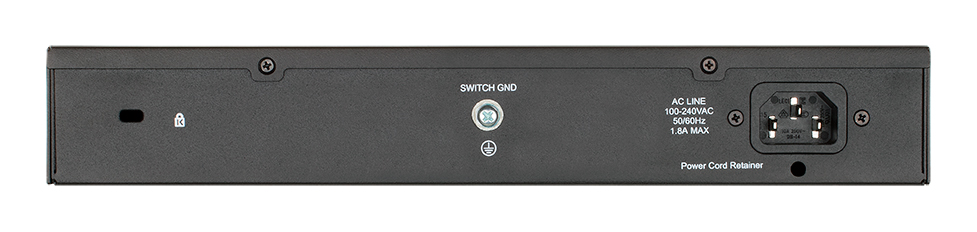

DGS-1100-18PV2/A3
Загрузки
Внесенные изменения
Изменения
Добавлено
Скачать
Замечания к выпуску от 22.01.2024
Изменения
- Исправлена проблема с настройкой VLAN
Добавлено
- Поддержка функции DNC/DNH
- Защита от некорректного обновления ПО
При обновлении прошивки 4.00.B021 требуется обновление загрузчика BootRom до версии 1.13
Скачать загрузчик BootRom и инструкцию по обновлению можно из раздела "Загрузки" на странице продукта.
При возникновении вопросов обратитесь по адресу switch@dlink.ru
Замечания к выпуску от 22.01.2024
Изменения
- Исправлена проблема с настройкой VLAN
Добавлено
- Поддержка функции DNC/DNH
- Защита от некорректного обновления ПО
Внесенные изменения
Изменения
Скачать
Замечания к выпуску от 22.01.2024
Изменения
- Исправлена проблема с доступом к коммутатору
- Исправлена проблема с некорректным отображением PoE
- Исправлена проблема с PSE
- Исправлена проблема некорректного отображения VLAN в WEB
- Исправлена проблема подачи питания при перезагрузке через WEB
- Исправлена проблема некорректного отображения модели
- Исправлена проблема некорректного отображения аппаратной версии
- Исправлена проблема с backdoor CLI
- Исправлена проблема с root провами
- Исправлена проблема с максимальным бюджетом PoE
- Исправлена проблема ввода в поле «system name»
- Исправлена проблема с port channel group
