D-Link DGS-1100-10MPPV2

Описание

Управляемый L2 коммутатор DGS-1100-10MPPV2, оснащенный 8 портами 10/100/1000Base-T с поддержкой PoE и 2 портами 100/1000Base-X SFP, предназначен для использования в сетях предприятий малого и среднего бизнеса. Поддержка стандартов 802.3af/at/bt PoE с возможностью подачи питания до 90 Вт на порт и PoE-бюджет 242 Вт делают его оптимальным решением для построения систем видеонаблюдения, корпоративных сетей Wi-Fi и IP-телефонии, в том числе с использованием PoE-оборудования с повышенным энергопотреблением. Коммутаторы серии DGS-1100V2 обеспечивают базовые функции мониторинга, приоритизации трафика (QoS), VLAN и защиты сети, а также поддерживают функции PD Alive и PoE по расписанию. Управление осуществляется через удобный Web-интерфейс и по SNMP. Коммутаторы DGS-1100V2¹ также интегрированы в комплексное решение Nuclias Connect и поддерживают централизованное управление с помощью контроллеров серии DNH.

Power over Ethernet

Коммутатор DGS-1100-10MPPV2 оснащен 8 портами 10/100/1000Base-T с поддержкой PoE: порты 1 - 6 соответствуют стандартам IEEE 802.3af/at (до 30 Вт на порт), а порты 7 и 8 - 802.3bt (до 90 Вт на порт). Общий PoE-бюджет составляет 242 Вт, что позволяет подключать оборудование с высоким энергопотреблением, такие как точки доступа Wi-Fi 6/Wi-Fi 7, внешние PTZ-камеры и другие устройства. Поддержка PoE упрощает установку оборудования в местах с ограниченным доступом к электропитанию и позволяет снизить затраты на прокладку кабеля. Для подключения устройств без поддержки PoE можно использовать PoE-адаптер, например DPE-301GS. Функция PD Alive автоматически перезапускает зависшие PoE-устройства (например, камеры или точки доступа), регулярно проверяя их активность. PoE по расписанию позволяет оптимизировать энергопотребление за счет гибкой настройки сценариев работы - питание на портах может включаться и выключаться по заданному графику, например, только в рабочие часы.

Простое управление

Управление и настройка коммутатора DGS-1100-10MPPV2 осуществляются с помощью Web-интерфейса, протокола SNMP v1/v2с и программной платформы для SNMP-управления D-View 8.

Surveillance VLAN и управление полосой пропускания

Коммутатор DGS-1100-10MPPV2 поддерживает технологию Surveillance VLAN для развертывания систем видеонаблюдения. Данный функционал выделяет видеотрафик в отдельную VLAN, внутри которой для него назначен наивысший приоритет обслуживания. Поддержка Surveillance VLAN обеспечивает качественную передачу и защиту видеотрафика и позволяет сократить расходы, связанные с приобретением дополнительного оборудования. Функция управления полосой пропускания позволяет сетевым администраторам резервировать полосу пропускания для приложений, которым необходим максимальный приоритет или высокая пропускная способность канала связи.

Расширенный набор функций

Коммутатор DGS-1100-10MPPV2 поддерживает расширенные функции безопасности, такие как Static MAC, защита от сетевого шторма и IGMP Snooping. Функция Static MAC позволяет создать «белый» список MAC-адресов, разрешающий доступ только авторизованным устройствам. Функция защиты от сетевого шторма необходима для ограничения до заданного порога широковещательного, многоадресного или неизвестного одноадресного трафика. Коммутатор блокирует или отбрасывает пакеты, попадающие под действие данного ограничения, так как большое количество такого трафика может привести к перегрузке сети. Функция IGMP Snooping позволяет сократить количество многоадресного трафика и увеличить производительность сети.

Простой поиск и устранение неисправностей

Коммутатор DGS-1100-10MPPV2 поддерживает функцию диагностики кабеля и функцию Loopback Detection. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения состояния витой пары, а также типа неисправности кабеля.

Энергосберегающая технология D-Link Green

Коммутатор DGS-1100-10MPPV2 соответствует стандарту IEEE 802.3az Energy-Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. Использование совместимых с EEE устройств позволяет предприятиям малого и среднего бизнеса экономить денежные средства благодаря сокращению эксплуатационных расходов, в том числе связанных с покупкой оборудования для охлаждения. DGS-1100-10MPPV2 также поддерживает технологию D-Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматическое отключение питания неактивных портов.

¹Кроме 5/8-портовых моделей

Характеристики

Аппаратное обеспечение
Процессор	• 500 МГц
Оперативная память	• 128 МБ
Flash-память	• 16 МБ
Интерфейсы	• 8 портов 10/100/1000Base-T с поддержкой PoE • 2 портами 100/1000Base-X SFP
Индикаторы	• Power • Link/Activity/Speed (на порт) • PoE OK/PoE Fail (на порт PoE)
Кнопки	• Кнопка Reset • Кнопка Mode
Разъем питания	• Разъем для подключения питания (переменный ток)
Функционал
Стандарты и функции	• IEEE 802.3 10Base-T (медная витая пара) • IEEE 802.3u 100Base-TX (медная витая пара) • IEEE 802.3ab 1000Base-T (медная витая пара) • IEEE 802.3u 100Base-FX • IEEE 802.3z 1000Base-X • IEEE 802.3az Energy-Efficient Ethernet • Автоматическое согласование скорости и режима дуплекса • Управление потоком IEEE 802.3x в режиме полного дуплекса • Автоматическое определение MDI/MDIX на всех медных портах
Дуплексный режим	• Полу-/полный дуплекс для скорости 10/100 Мбит/с • Полный дуплекс для скорости 1000 Мбит/с
Производительность
Коммутационная матрица	• 20 Гбит/с
Метод коммутации	• Store-and-forward
Размер таблицы MAC-адресов	• 8K записей
Макс. скорость перенаправления 64-байтных пакетов	• 14,88 Mpps
Буфер пакетов	• 512 КБ
Jumbo-фрейм	• 10 240 байт
Программное обеспечение
VLAN	• VLAN на основе портов • 802.1Q Tagged VLAN • Auto Surveillance VLAN • Voice VLAN • Management VLAN • Группы VLAN - Макс. 128 статические группы VLAN - Макс. VID: 1-4094 • Asymmetric VLAN
Функции уровня 2	• Управление потоком - 802.3x - Предотвращение блокировок HOL • IGMP Snooping - IGMP v1/v2/v3 awareness Snooping - Поддержка 128 групп - IGMP Snooping Querier • 802.3ad Link Aggregation - Макс. 8 групп на устройство/8 портов на группу • Loopback Detection • Диагностика кабеля • LLDP • Spanning Tree Protocol - 802.1D STP - 802.1w RSTP • Зеркалирование портов - One-to-One - Many-to-One • Статистика - Tx Ok - Tx Error - Rx Ok - Rx Error
Качество обслуживания (QoS)	• 802.1p • 8 очередей на порт • Механизм обработки очередей - Strict Priority - Weighted Round Robin (WRR) • Управление полосой пропускания на основе порта (ограничение скорости) - Входящее: 16 Кбит/с - Исходящее: 16 Кбит/с
Безопасность	• D-Link Safeguard Engine • Сегментация трафика • Защита от широковещательного/многоадресного/одноадресного шторма • Предотвращение атак DoS • SSL
Управление	• Web-интерфейс (Поддержка доступа IPv4/IPv6) • SNMP v1/v2c • PD Alive
Технология Green	• Экономия электроэнергии за счет: - Определения статуса соединения - Определения длины кабеля - Выключения индикаторов - Выключения портов - Использования спящего режима - PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию
Стандарты RFC	• RFC768 UDP • RFC791 IP • RFC792 ICMP • RFC793 TCP • RFC826 ARP • RFC1213 MIB II • RFC1493 Bridage MIB • RFC1907 SNMPv2 MIB • RFC1215 MIB Traps Convention • RFC2233 Interface Group MIB • RFC2665 Ether-like MIB • RFC4363 IEEE 802.1p MIB • ZoneDefense MIB • Private MIB • RFC951 BootP client • RFC1542 BootP/DHCP client • RFC2236 IGMP Snooping
PoE
Стандарт PoE	• IEEE 802.3af • IEEE 802.3at • IEEE 802.3bt
Порты с поддержкой PoE	• Порты 1-8
Бюджет мощности PoE	• 242 Вт (макс. 30 Вт на порт PoE 1-6, макс. 90 Вт на порт 7-8)
Физические параметры
Размеры (Д x Ш x В)	• 280 x 230 x 44 мм • 11’’ для настольной установки или монтажа в стойку (крепеж входит в комплект поставки), высота 1U
Вес	• 2 кг
Условия эксплуатации
Питание	• 100-240 В переменного тока, 50/60 Гц
Макс. потребляемая мощность	• 291,8 Вт (функция PoE включена) • 12,8 Вт (функция PoE выключена)
Потребляемая мощность в режиме ожидания	• 8,1 Вт
Тепловыделение	• 49,76 Вт (169,9 БТЕ/час)
MTBF (часы)	• 392 650
Уровень шума	• При высокой скорости вентилятора: 36,4 дБ • При низкой скорости вентилятора: 34 дБ
Система вентиляции	• 1 вентилятор Smart
Температура	• Рабочая: от -5 до 50 °C • Хранения: от -40 до 70 °C
Влажность	• При эксплуатации: от 0% до 95% без конденсата • При хранении: от 0% до 95% без конденсата
Комплект поставки
• Коммутатор DGS-1100-10MPPV2 • Кабель питания • 2 крепежных кронштейна для установки в 19-дюймовую стойку • 4 резиновые ножки • Комплект для монтажа • Краткое руководство по установке
Совместимое оборудование
SFP-трансиверы	• DGS-712 • DEM-210 • DEM-211 • DEM-310GT • DEM-311GT • DEM-312GT2 • DEM-314GT • DEM-315GT
WDM SFP-трансиверы	• DEM-220T • DEM-220R • DEM-330T/10KM • DEM-330R/10KM • DEM-330T/3KM • DEM-330R/3KM • DEM-331T/40KM • DEM-331R/40KM • DEM-331T/20KM • DEM-331R/20KM
Прочее
EMI	• FCC Class A • CE Class A • VCCI Class A • C-Tick • BSMI
Безопасность	• cUL • UL • LVD • CB • BSMI

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-TW.РА01.В.76956/21, срок действия до 18.05.2026

Заказ

DGS-1100-10MPPV2/A3A	Управляемый L2 PoE-коммутатор, 8х1000Base-T, 2x1000Base-X SFP (порты 1-8 PoE 802.3af/at, порты 7-8 PoE 802.3bt, PoE-бюджет 242 Вт)
Дополнительное программное обеспечение
DV-800S-LIC	Лицензия D-View 8 Standard
DV-800E-LIC	Лицензия D-View 8 Enterprise
DV-800-SE-LIC	Обновление лицензии D-View 8 Standard до версии Enterprise
Дополнительные SFP-трансиверы
DEM-210	SFP-трансивер, 100Base-LX (Duplex LC), 1310нм, одномод, до 15км
DEM-211	SFP-трансивер, 100Base-FX (Duplex LC), 1310нм, многомод, до 2км
DGS-712	SFP-трансивер, 1000Base-T (RJ45), до 100м
DEM-310GT	SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
DEM-311GT	SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
DEM-312GT2	SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
DEM-314GT	SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км¹
DEM-315GT	SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км¹
Дополнительные WDM SFP-трансиверы
DEM-220T	WDM SFP-трансивер, 100Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-220R	WDM SFP-трансивер, 100Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-330T/3KM	WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
DEM-330R/3KM	WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
DEM-330T/10KM	WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
DEM-330R/10KM	WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
DEM-331T/20KM	WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-331R/20KM	WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-331T/40KM	WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км¹
DEM-331R/40KM	WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км¹

¹Работа на коротких расстояниях возможна только с использованием аттенюатора (в зависимости от используемых портов не входит в комплект поставки).

Изображения

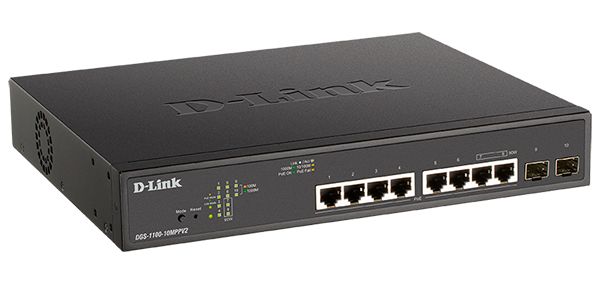

DGS-1100-10MPPV2/A3

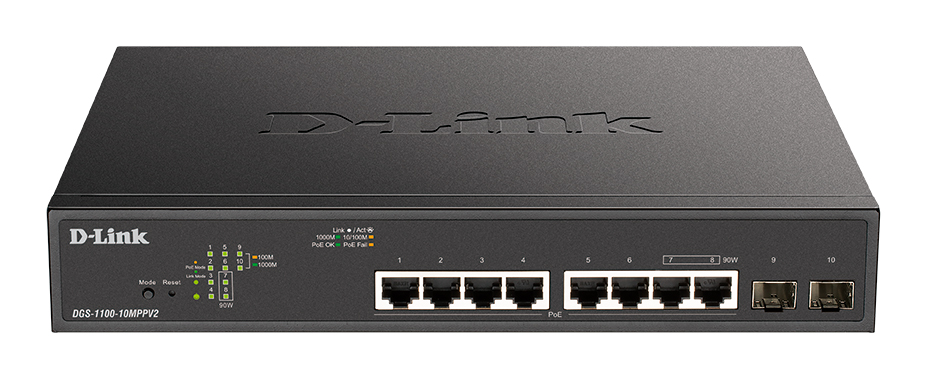

Вид спереди

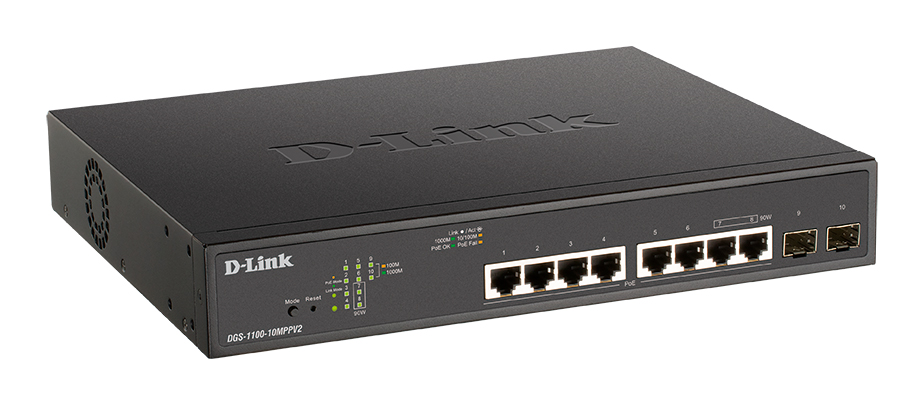

Вид справа

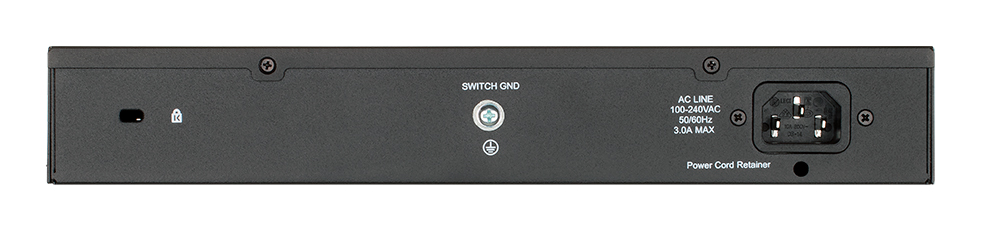

Вид сзади

Загрузки

Общее описание

Скачать

Общее описание коммутаторов серии DGS-1100V2

Скачать

Программное обеспечение версии 3.00.B025

Скачать

MIB-файл (версии 3.00.025)

Скачать

Краткое руководство по установке

Скачать

Инструкция по обновлению ПО и загрузчика BootRom

DGS-1100-10MPPV2

DGS-1100-10MPPV2

Описание

Характеристики

Сертификаты

Заказ

Изображения

Загрузки

Замечания к выпуску от 08.09.2025

При обновлении прошивки 4.00.B021 требуется обновление загрузчика BootRom до версии 1.13

Если на коммутаторе установлена версия прошивки 4.00.019, то установка актуальной версии ПО осуществляется путем отката до версии 3.00.B025
