DES-1210-28EOL EOS

Настраиваемый L2 коммутатор с 24 портами 10/100Base-TX, 2 портами 10/100/1000Base-T и 2 комбо-портами 100/1000Base-T/SFP

Описание

Серия коммутаторов D-Link DES-1210 включает в себя коммутаторы Web Smart следующего поколения. Оснащенные 24 или 48 портами 10/100 Мбит/с, 2 портами 10/100/1000 BASE-T и 2 комбо-портами 10/100/1000 BASE-T/SFP, коммутаторы данной серии объединяют в себе функции расширенного управления и безопасности, обеспечивающих лучшую производительность и масштабируемость. Простые в использовании коммутаторы DES-1210-08P/28P оснащены встроенными портами 10/100 Мбит/с с поддержкой PoE и энергосберегающими функциями, такиими как PoE по расписанию, при котором питание портов отключается в заранее установленное время. Функция Smart Fan на DES-1210-28P позволяет встроенным вентиляторам автоматически включаться при определенной температуре, обеспечивая непрерывную, надежную и экологичную работу коммутатора. Благодаря совместимости со стандартами 802.3af и 802.3at DES-1210-28P способен подавать питание до 30 Вт на устройство. Функции управления включают SNMP, управление на основе Web-интерфейса, утилиту SmartConsole и Compact Command Line для легкого развертывания. Благодаря простоте использования, коммутатор серии DES-1210 представляет собой законченное и недорогое решение для сетей малого и среднего бизнеса (SMB).

Гибкая интеграция в существующую сеть
Коммутаторы Web Smart предоставляют предприятиям малого и среднего бизнеса (SMB) возможность полного контроля над сетью. Благодаря «медным» портам Gigabit Ethernet, обеспечивающим подключение по существующему кабелю категории 5 на основе витой пары, использование этих коммутаторов не требует отказа от существующей инфраструктуры. Коммутаторы DES-1210 обеспечивают гибкое подключение к опорной сети или серверам. Кроме того, все порты поддерживают автоматическое определение MDI/MDIX перекрестных кабельных подключений. Это исключает необходимость применения кроссированных кабелей на uplink портах и обеспечивает подключение настольных компьютеров.

Расширенные функции уровня 2
Коммутаторы DES-1210 поддерживают ряд функций уровня 2, включая IGMP Snooping, MLD Snooping1 , Port Mirroring, Spanning Tree и Link Aggregation Control Protocol (LACP). Управление потоком IEEE 802.3x позволяет напрямую подключить серверы к коммутатору для быстрой и надежной передачи данных. Поддерживая скорость 2000 Мбит/с в полнодуплексном режиме, коммутатор обеспечивают высокую скорость передачи данных для подключения рабочих мест с минимальными потерями. Коммутаторы поддерживают функцию диагностики кабеля и функцию Loopback Detection. Функция Loopback Detection используется для обнаружения петель и автоматического отключения порта, на котором обнаружена петля, тем самым предотвращая проблемы в сети независимо от работы STP-протокола. Функция диагностики кабеля предназначена для определения качества медных кабелей, а также типа неисправности кабеля.

Качество обслуживания (QoS), управление широковещательным штормом.
Коммутаторы серии DES-1210 поддерживают Auto Surveillance VLAN (ASV) и Auto Voice VLAN для приложений VoIP и развертывания системы видеонаблюдения. ASV гарантирует качественную передачу видео в реальном времени для мониторинга и контроля без передачи данных по обычной сети. DSCP маркирует Ethernet-пакеты, присваивая сетевому трафику тот или иной уровень сервиса. Функция управления полосой пропускания позволяет сетевым администраторам зарезервировать полосу пропускания для различных приложений, требующих высокой пропускной способности или обеспечить максимальный приоритет.

Сетевая безопасность
Функция D-Link Safeguard Engine1 защищает коммутаторы от вредоносного трафика, вызванного активностью вирусов. Аутентификация на основе порта 802.1X позволяет использовать внешний сервер RADIUS для авторизации пользователей. Помимо этого, функция Списки управления доступом (ACL) увеличивает безопасность сети и помогает защитить внутреннюю IT-сеть. Коммутаторы серии DES-1210 поддерживают функцию предотвращения атак ARP Spoofing1 , защищающую от атак в сети Ethernet, которые могут вызвать изменение трафика или его задержку путем отправки ложных ARP-сообщений. Для повышения уровня безопасности используется функция DHCP Server Screening1 , запрещающая доступ неавторизованным DHCP-серверам.

Гибкое управление
Коммутаторы Web Smart нового поколения предоставляют растущему бизнесу простое и легкое управление сетью с помощью утилиты SmartConsole или через Web-интерфейс, обеспечивающий удаленное управление сетью вплоть до портов. Утилита SmartConsole позволяет пользователям обнаружить несколько коммутаторов D-Link Web Smart в одном и том же сегменте сети L2. Использование данной утилиты исключает необходимость изменять IP-адрес компьютера и обеспечивает легкую начальную установку коммутаторов Smart. Коммутаторы, принадлежащие одному и тому же сегменту сети и подключенные к локальному компьютеру пользователя, отображаются на экране с возможностью немедленного доступа. При этом доступны расширенные настройки конфигурации и основные настройки (смена пароля и обновление программного обеспечения) обнаруженных устройств.

Коммутаторы серии DES-1210 также поддерживают интерфейс командной строки (CLI) через Telnet. Таким образом, пользователю доступно изменение основных настроек – например, смена пароля или загрузка конфигурационного файла и программного обеспечения.

1 Для DES-1210-28/C

Характеристики

  DES-1210-28/B (EOL) DES-1210-28/C*
Аппаратное обеспечение
Интерфейсы 24 порта 10/100Base-TX
2 порта 100/1000Base-T
2 комбо-порта 100/1000Base-T/SFP
Индикаторы Power
Link/Active/Speed
Консольный порт
Производительность
Коммутационная матрица, Гбит/с 12,8
Скорость перенаправления 64-байтных пакетов,Mpps 9,5
Таблица MAC-адресов 8K
SDRAM для CPU 128 МБ DDR2  128 МБ DDR3
Буфер пакетов 384 КБ  512 Кб
Flash-память 16 МБ
Jumbo-фрейм - 9K
Программное обеспечение
Функции 2 уровня
Spanning Tree Protocols
802.1D ST + +
802.1w RSTP  + +
802.1s MSTP
Фильтрация BPDU
Root restriction
Функция Loopback Detection + +
Link Aggregation  802.3ad Макс. 14 групп Макс. 8 групп
 8 портов на группу
Зеркалирование портов 1 группа
One-to-One + +
Many-to-One   + +
Многоадресная рассылка 2 уровня
IGMP Snooping 256 групп
IGMP v1,v2  + +
IGMP v3 awareness +
IGMP snooping Fast Leave на основе VLAN/узла +
Report Suppression
MLD Snooping 256 групп
MLD v1,v2 +
MLD v2 awareness
VLAN
802.1Q Tagged VLAN 256
VLAN на основе порта  +
Asymmetric VLAN  +
GVRP
VLAN Trunking
Double VLAN (Q-in-Q)
ISM VLAN
Auto Voice VLAN - +
Функции 3 уровня
IPv6 Neighbor Discovery (ND) + +
ARP
Качество обслуживания (QoS)
Управление полосой пропускания входящий/ исходящий трафик
На основе порта  с шагом
 63 Кбит/с
с шагом
 64 Кбит/с
На основе потока (с шагом 64Кбит/с)
Обработка очередей 4 очереди на порт
Strict Priority  + +
Weighted Round Robin (WRR)  + +
Strict + WRR
CoS на основе:
Порта коммутатора
Очереди приоритетов 802.1p  + +
VLAN ID
MAC-адреса
Ether type
ToS + +
DSCP  + +
Типа протокола
TCP/UDP-порта  + +
Списки управления доступом (ACL)
ACL,
правила доступа
200 1280
ACL на основе
порта коммутатора + +
приоритета 802.1p + +
VLAN ID  +
MAC-адреса  + +
Ether type  + +
TOS  + +
IPv4 адреса  + +
IPv6-адреса  + +
DSCP  +
типа протокола  +
номера порта TCP/UDP  + +
класса трафика IPv6  + +
ACL по расписанию
Статистика ACL
Фильтрация интерфейса CPU
AAA
802.1X  Управление доступом на основе порта
Назначение политики Identity-driven (VLAN, ACL, QoS)
Guest VLAN
Ведение учетных записей RADIUS
4 уровня учетной записи пользователя
Безопасность
SSH v2 - +
SSL v3 - +
Port Security До 64 MAC-адресов на порт
Защита от широковещательного/многоадресного/ одноадресного шторма + +
Сегментация трафика  +
IP-MAC-Port Binding (IMPB) Проверка пакетов ARP/IP пакетов
DHCP Snooping + +
D-Link Safeguard Engine  - +
DHCP Server Screening  - +
Фильтрация DHCP-клиентов  - +
Предотвращение атак ARP Spoofing - +
Предотвращение атак BPDU  - -
Предотвращение атак DoS  - +
TLS - +
OAM
Диагностика кабеля + +
802.3ah Ethernet Link OAM
802.3ah D-Link Unidirectional Link Detection (DULD)
Управление
Web-интерфейс  + +
Упрощенный интерфейс командной строки (Simple CLI, 12 команд)  + +
Интерфейс командной строки (CLI)  - -
Telnet-сервер (IPv6)  + +
Telnet-сервер/клиент (IPv4)  - -
Telnet-сервер/клиент (IPv6)  - -
TFTP-клиент (IPv6)   + +
SNMP v1/v2c/v3  + +
SNMP Traps  + +
Системный журнал  + +
RMON v1   + +
RMON v2  - -
Поддержка группы ProbeConfig  - -
LLDP   - +
BootP/DHCP-клиент   - +
Автоматическая настройка DHCP   - +
DHCP Relay  +1 +
DHCP Relay Option 12  - -
DHCP Relay Option 82  - -
Добавление метки PPPoE Circuit-ID  - -
Мониторинг CPU  - -
Команда отладки  - -
SNTP  + +
Восстановление пароля - -
Шифрование пароля  - -
Обходной пароль  - -
Доверенный хост  + +
Изменение конфигурационного файла с помощью синтаксиса CLI - -
Физические параметры
Размеры 440 x 140 x 44 мм  330 x 180 x 44 мм
Ширина 19” 13"
Высота 1U
Условия эксплуатации
MTBF (часы) 356 242 330 182
Уровень шума 0 dB
Тепловыделение 55.27 БТЕ/час 29.69 БТЕ/час
Питание на входе 100-240 В переменного тока, 50/60 Гц
Макс. потребляемая мощность 13.4 Вт  9.46 Вт
Система вентиляции Пассивная
Встроенная защита от статического электричества
Температура хранения от -10 до 70 °C от -20 до 70 °C
Рабочая температура от 0 до 40 °C  от -5 до 50 °C
Влажность,
без конденсата
от 5% до 95%  от 10% до 90%
Комплект поставки
Комплект поставки Коммутатор DES-1210-28
 Кабель питания
 Кронштейн для установки в стойку
8 винтов
4 резиновые ножки
Краткое руководство по установке
 Лицензия GPL
 Гарантийный талон
Прочее
EMI FCC Class A
CE Class A
Безопасность CE
CE LVD
UL/cUL
*DES-1210-28/C2 отличается от DES-1210-28/C1 дизайном вентиляционных отверстий
1Функционал доступен в прошивках версии 3.12.B017 и выше.

Сертификаты

Заказ

DES-1210-28/C2A
Настраиваемый L2 коммутатор, 24x100Base-TX, 2x1000Base-T, 2xCombo 1000Base-T/SFP
(ревизия /C2 отличается от /C1 дизайном корпуса)
Дополнительные SFP-трансиверы
DEM-210
SFP-трансивер, 100Base-LX (Duplex LC), 1310нм, одномод, до 15км
DEM-211
SFP-трансивер, 100Base-FX (Duplex LC), 1310нм, многомод, до 2км
DEM-310GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
DEM-311GT
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
DEM-312GT2
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
DEM-314GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
DEM-315GT
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
Дополнительные WDM SFP-трансиверы
DEM-220T
WDM SFP-трансивер, 100Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-220R
WDM SFP-трансивер, 100Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-330T/3KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
DEM-330R/3KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
DEM-330T/10KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
DEM-330R/10KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
DEM-331T/20KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-331R/20KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-331T/40KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
DEM-331R/40KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.

Изображения

DES-1210-28/B

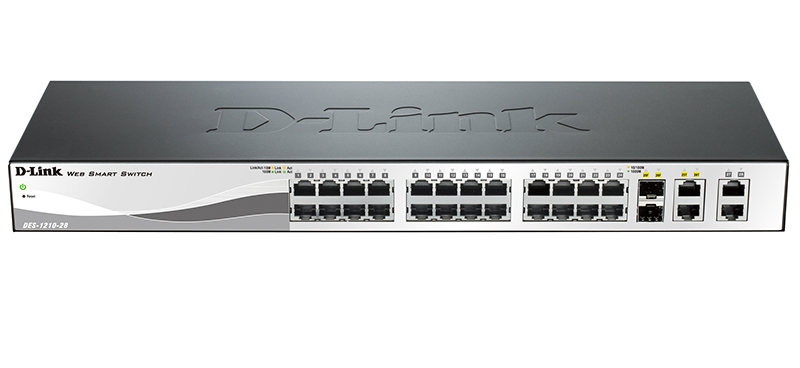

Вид спереди

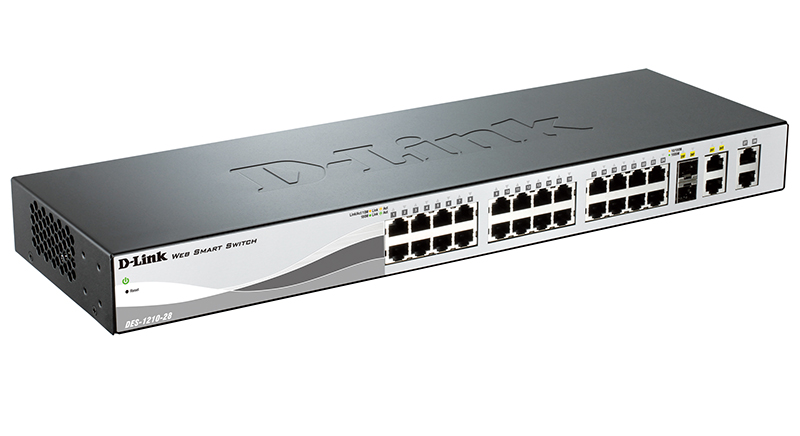

Вид справа

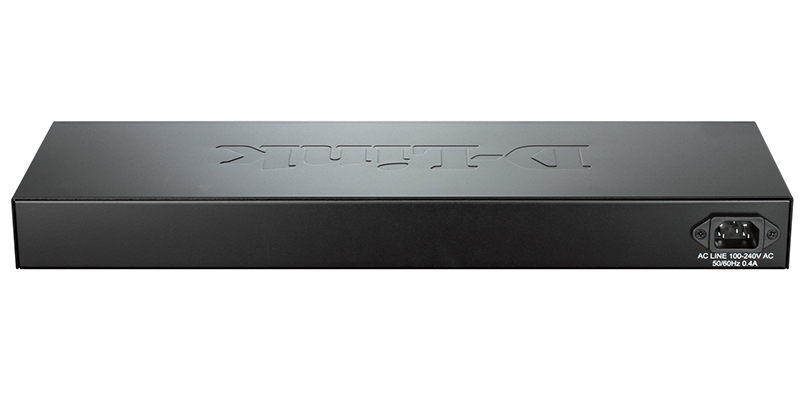

Вид сзади
DES-1210-28/C

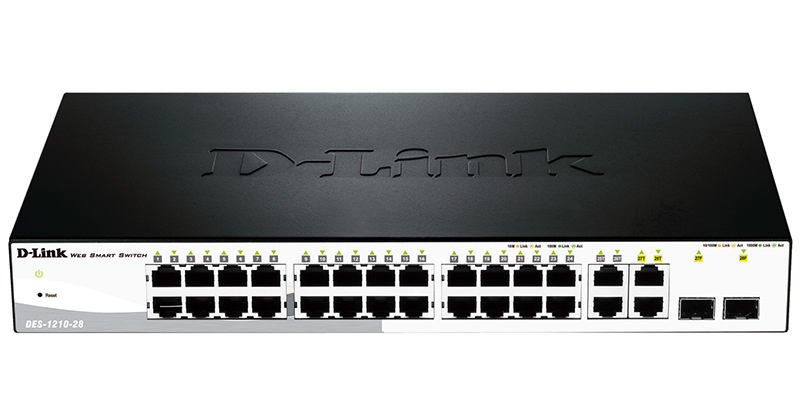

Вид спереди

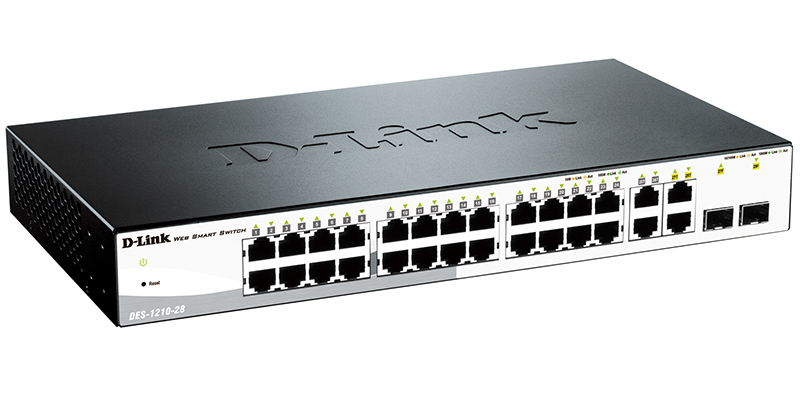

Вид справа

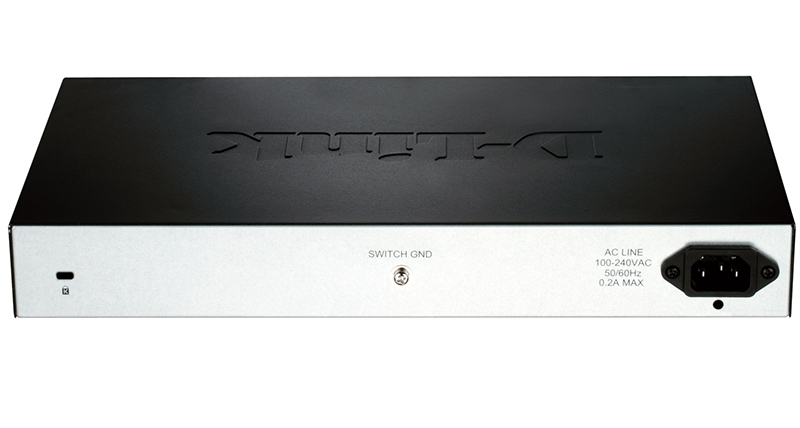

Вид сзади
