Вопрос: Как построить сеть Mesh Wi-Fi из маршрутизаторов с поддержкой EasyMesh

Ответ:

Как построить сеть Mesh Wi-Fi по технологии EasyMesh (pdf)

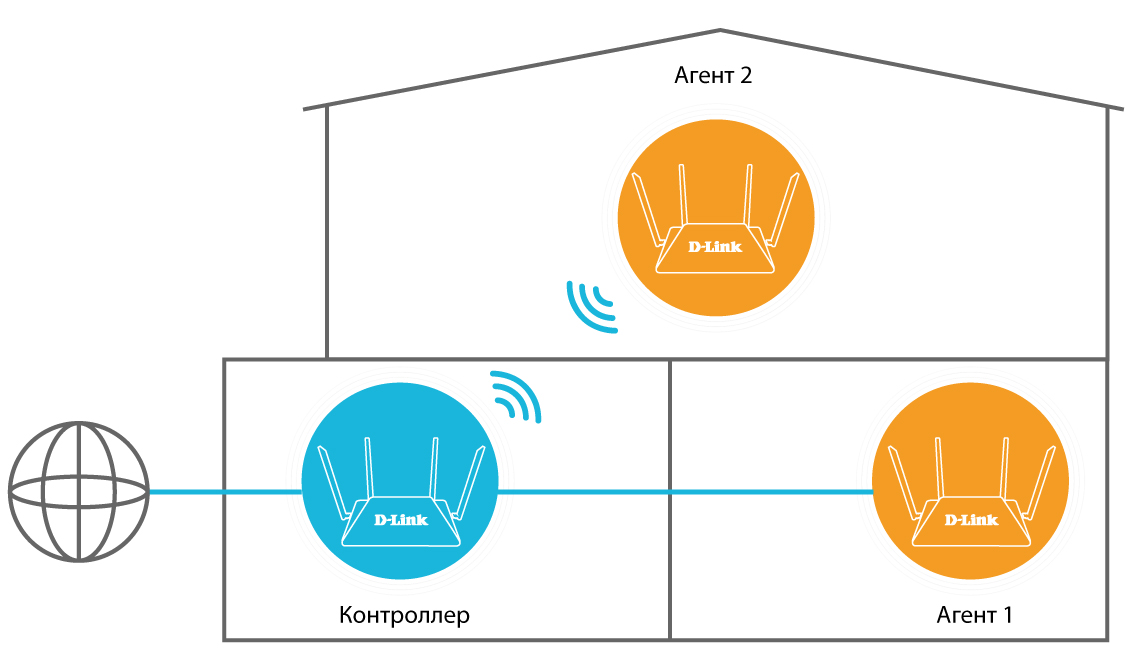

Для организации Mesh-сети необходимо два и более маршрутизатора D-Link c поддержкой EasyMesh. Один из них подключается к Интернету и выполняет функции контроллера, а остальные подключаются к нему по Wi-Fi или кабелю Ethernet, расширяют беспроводное покрытие и выполняют функции агентов.

Контроллер – обеспечивает централизованную настройку агентов, контролирует клиентский роуминг и определяет оптимальный маршрут для передачи данных между агентами.

Агенты – служат точками доступа Wi-Fi для клиентских устройств, собирают информацию о качестве связи клиентов и выполняют команды контроллера.

Прежде чем приступить к настройке оборудования:

  1. Подготовьте минимум два маршрутизатора D-Link с поддержкой EasyMesh.
    В настоящий момент в сеть EasyMesh можно объединить до 6 маршрутизаторов – 1 контроллер и 5 агентов.
    В качестве контроллера рекомендуется выбрать модель с наилучшими техническими характеристиками.
  2. На каждом из устройств необходимо выполнить сброс настроек к заводским параметрам с помощью кнопки Reset.

Шаг 1. Настройка контроллера

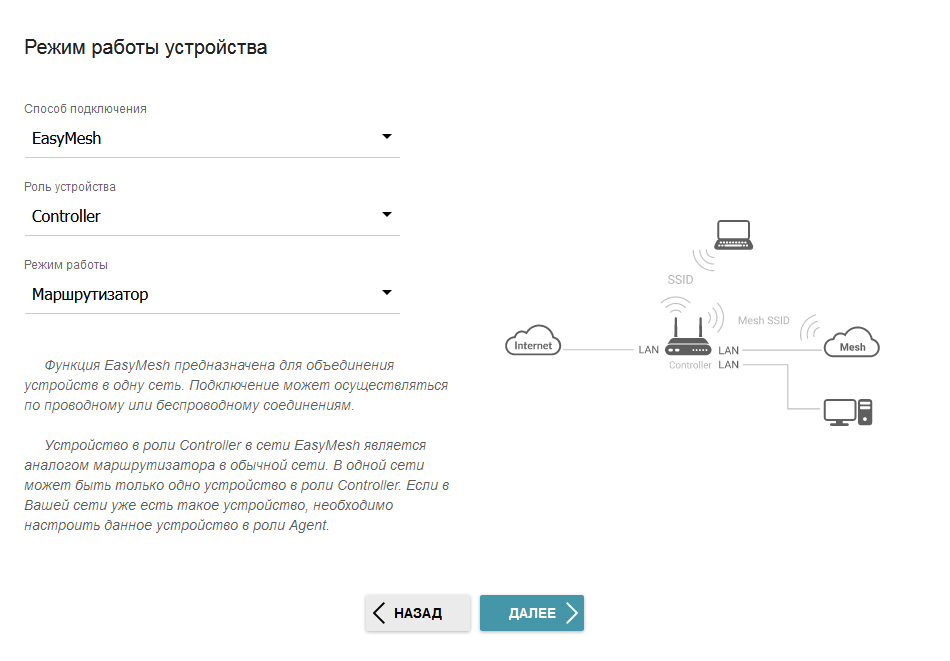

Откройте Web-интерфейс и запустите мастер настройки. На странице Режим работы устройства выберите способ подключения EasyMesh.
Далее задайте параметры:

  • Способ подключения – EasyMesh
  • Роль устройства – Controller
  • Режим работы – Маршрутизатор

Нажмите Далее и следуйте пошаговым инструкциям мастера до полного завершения настройки.

Шаг 2. Настройка агента

Откройте Web-интерфейс устройства, которое будет агентом, и запустите мастер настройки.

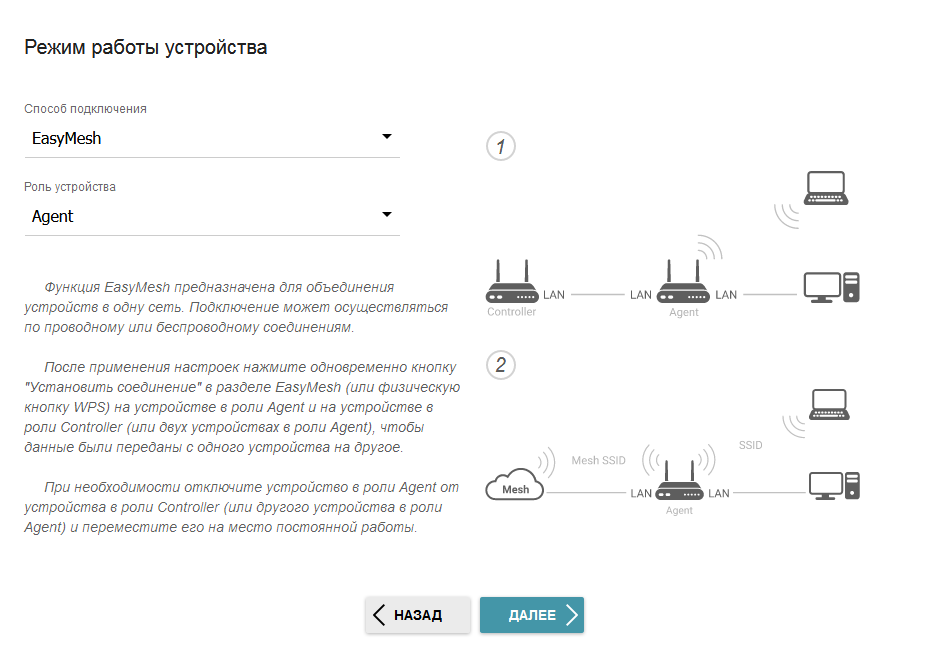

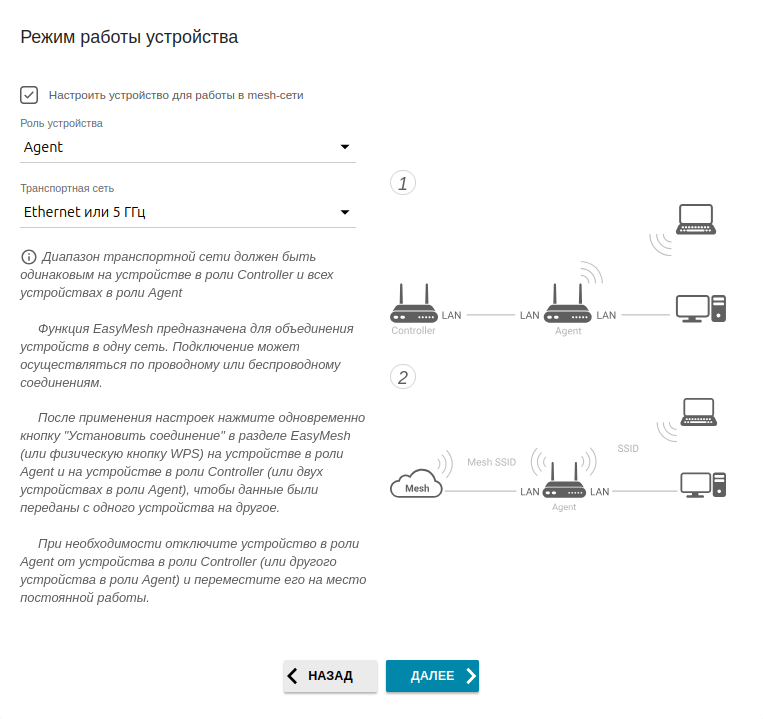

На странице Режим работы устройства выберите способ подключения EasyMesh.
В списке Роль устройства выберите Agent.
Нажмите Далее и следуйте пошаговым инструкциям мастера до полного завершения настройки.

Шаг 3. Подключение агентов к контроллеру

Для объединения контроллера и агентов в Mesh-сеть используйте любой из способов, описанных ниже.

Способ 1. С помощью Ethernet-кабеля

Подключите устройство-агент к LAN-порту контроллера с помощью Ethernet-кабеля. Подождите 2 – 4 минуты, чтобы агент получил от контроллера все необходимые настройки Mesh, включая SSID и пароли.

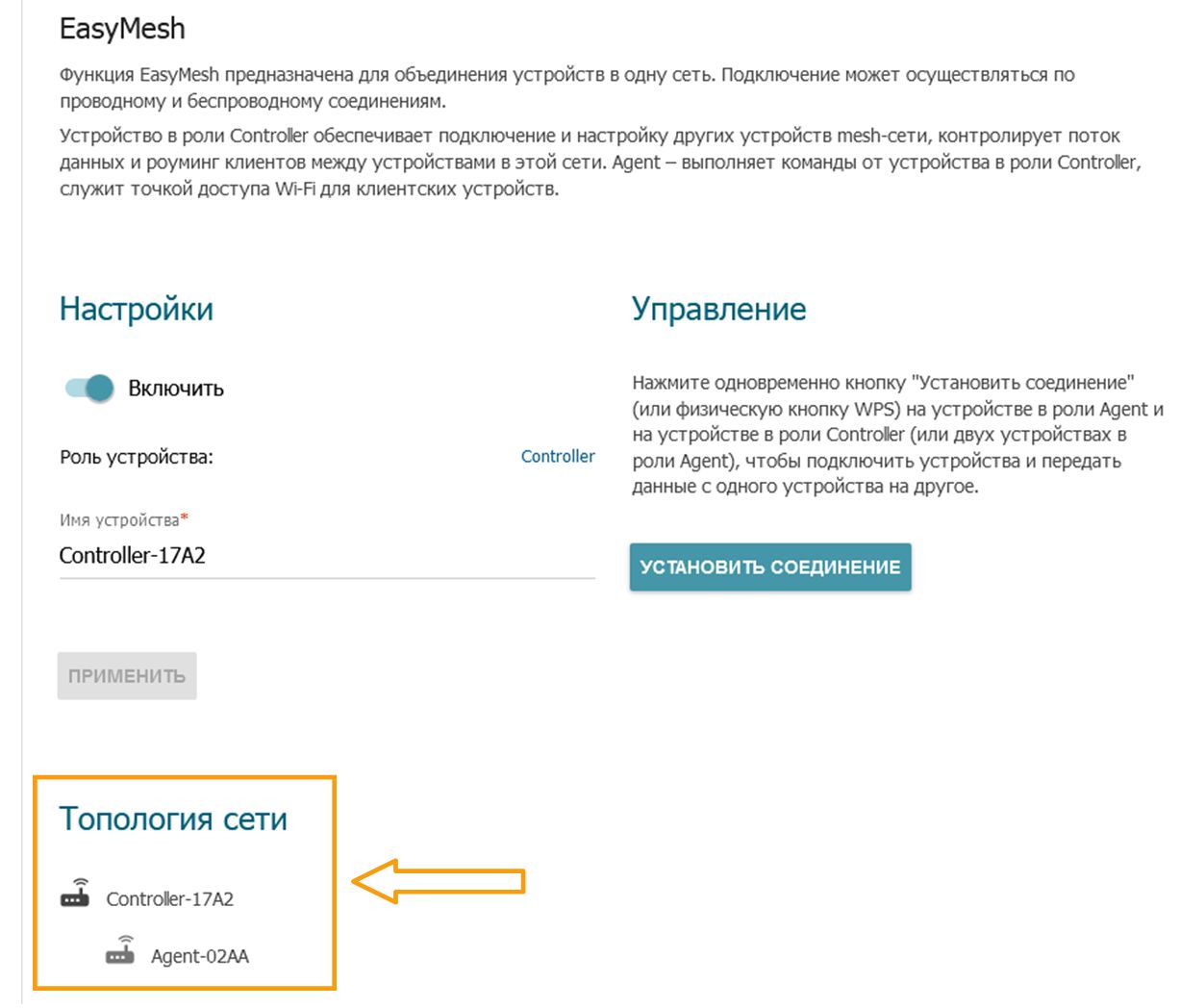

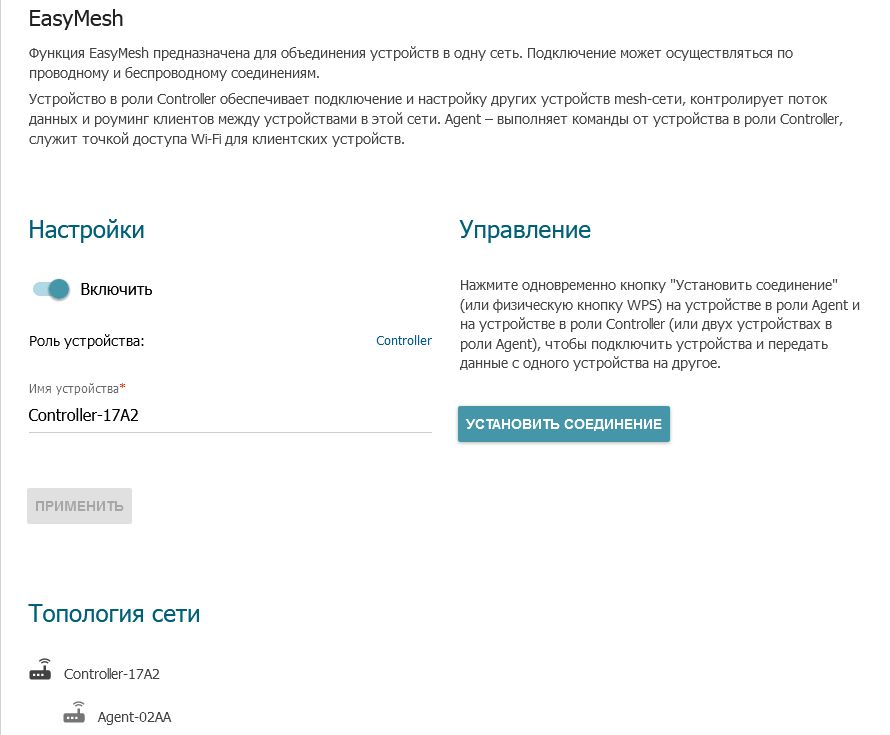

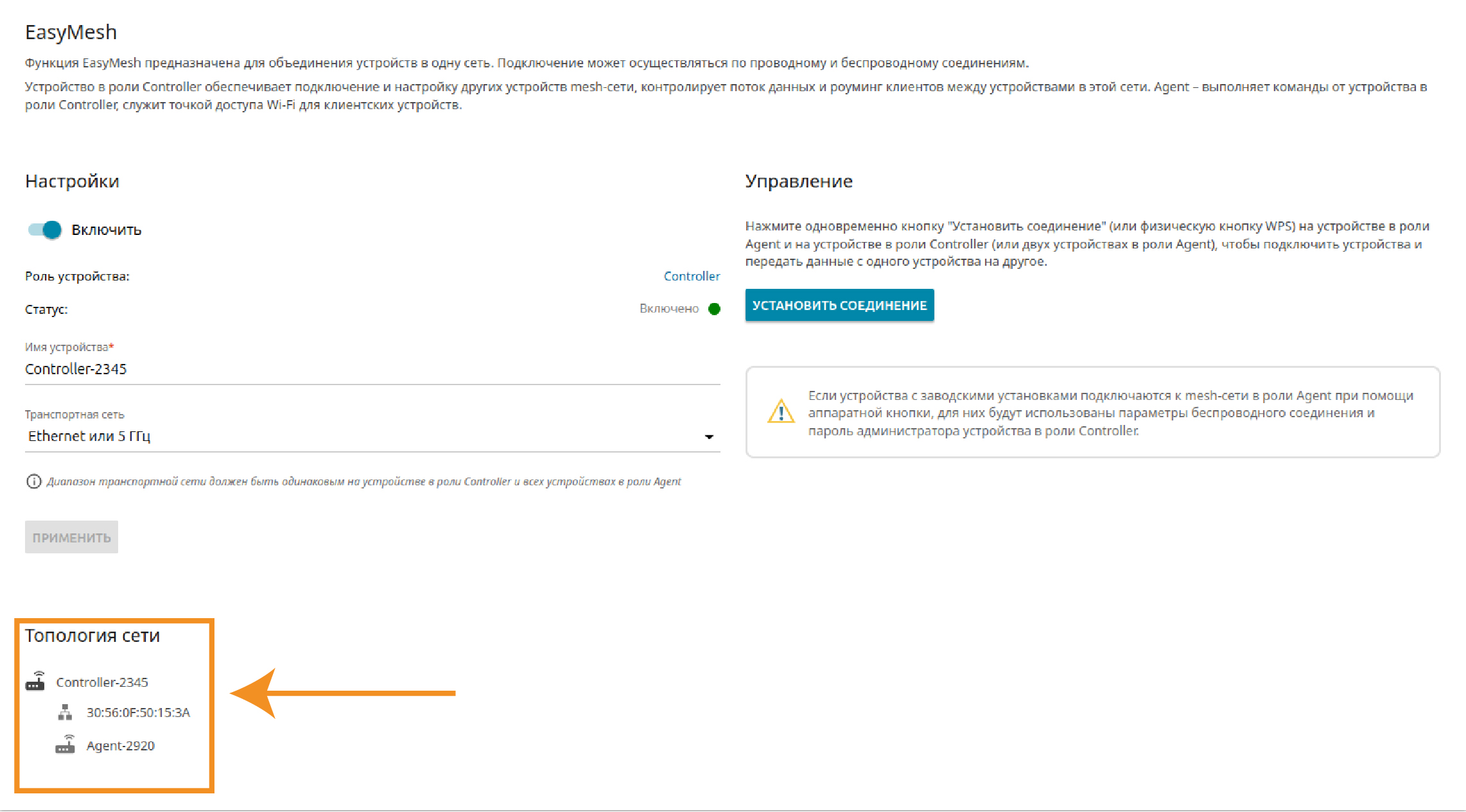

Убедитесь, что подключение прошло успешно. Для этого перейдите на страницу EasyMesh в Web-интерфейсе контроллера и проверьте информацию о подключенных агентах.

Способ 2. С помощью аппаратной кнопки WPS

Нажмите кнопку WPS на контроллере и агенте (или агенте и дополнительном агенте).

Важно! Не пытайтесь нажать кнопку WPS более чем на двух устройствах.

На обоих устройствах должен замигать индикатор WPS. После того как индикатор перестанет мигать, подождите 2 – 4 минуты и убедитесь, что подключение прошло успешно. Для этого проверьте информацию о подключенных агентах на странице EasyMesh в Web-интерфейсе контроллера.

Способ 3. С помощью кнопки "Установить соединение" в Web-интерфейсе

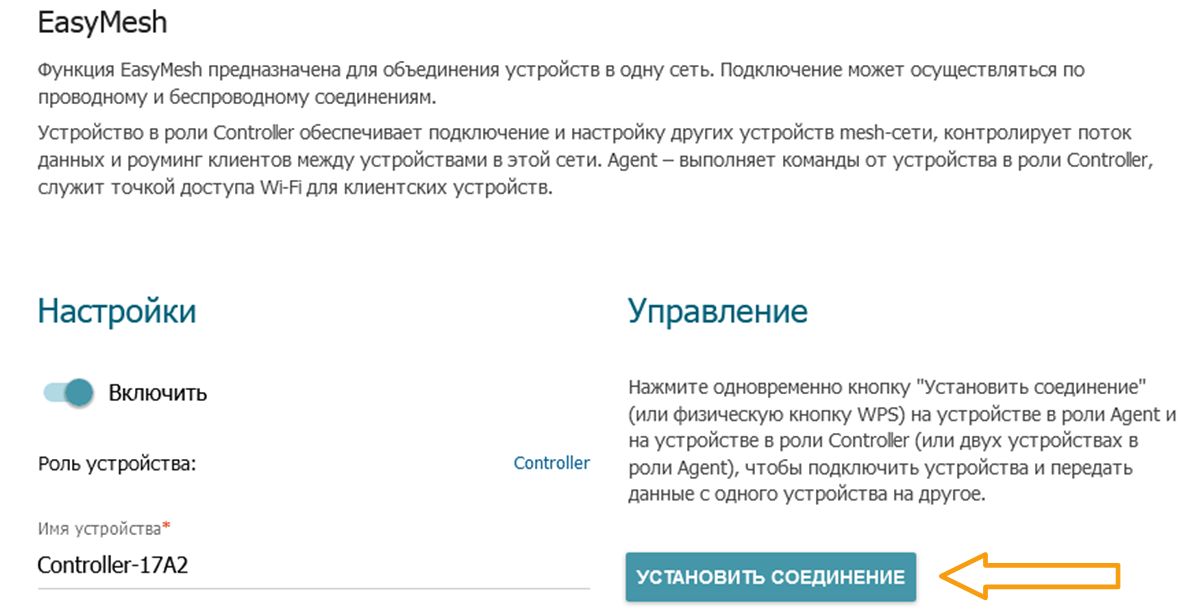

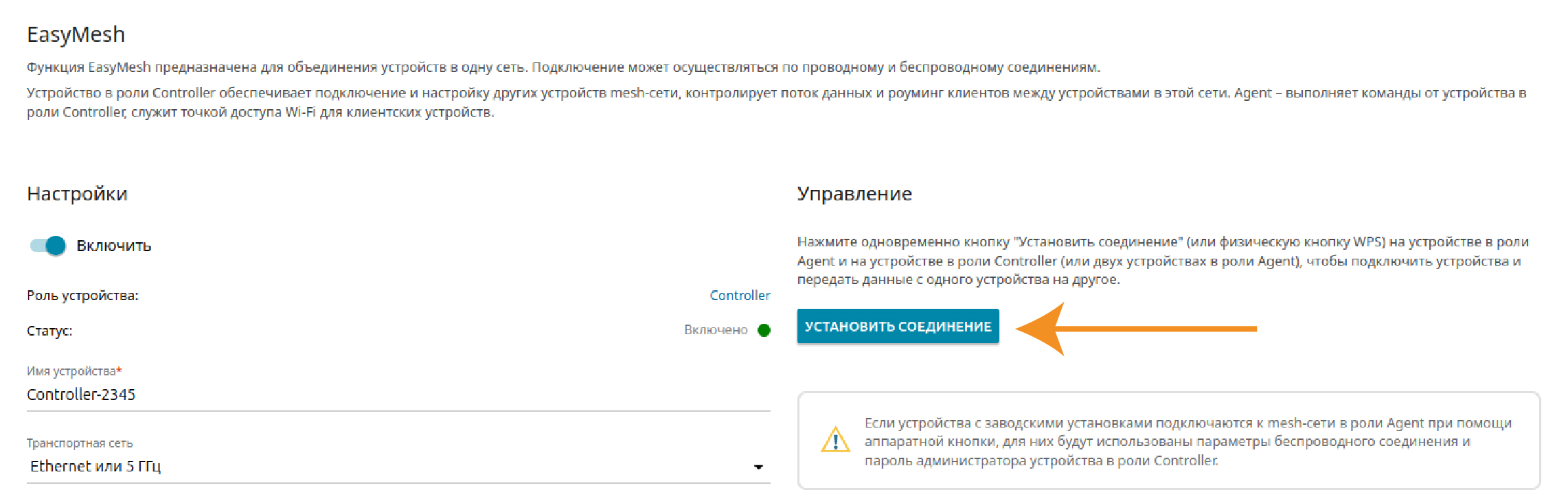

В Web-интерфейсе устройств на странице EasyMesh нажмите кнопку Установить соединение.

Важно! Не пытайтесь нажать кнопку "Установить соединение" более чем на двух устройствах.

На обоих устройствах должен замигать индикатор WPS. После того как индикатор перестанет мигать, подождите 2 – 4 минуты и убедитесь, что подключение прошло успешно. Для этого проверьте информацию о подключенных агентах на странице EasyMesh в Web-интерфейсе контроллера.

На этом настройка Mesh-сети завершена. Для подключения дополнительных агентов пройдите шаги 2 и 3.
