Пусть, например, нужно настроить WDS между двумя DAP-2310.

Для начала нужно сменить LAN IP-адрес одной из точек. (у одной точки - 192.168.0.50, у другой 192.168.0.51).

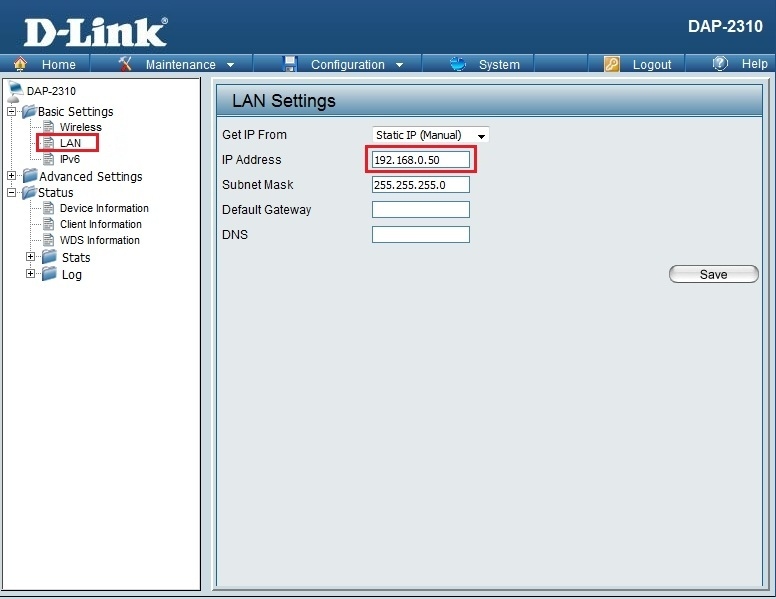

Адрес меняется в разделе LAN:

После нажимаем Save.

Далее нужно узнать Wireless MAC'и обоих точек.

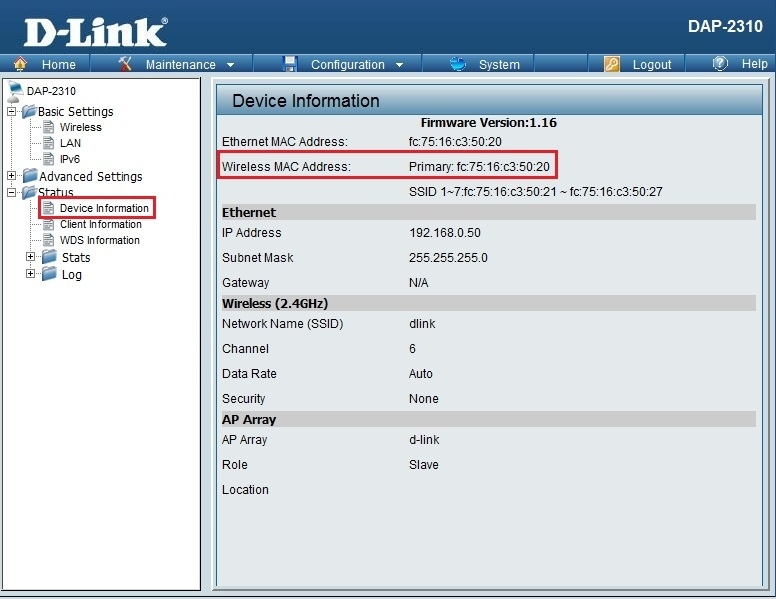

Wireless MAC смотрим в меню Status -> Device Information

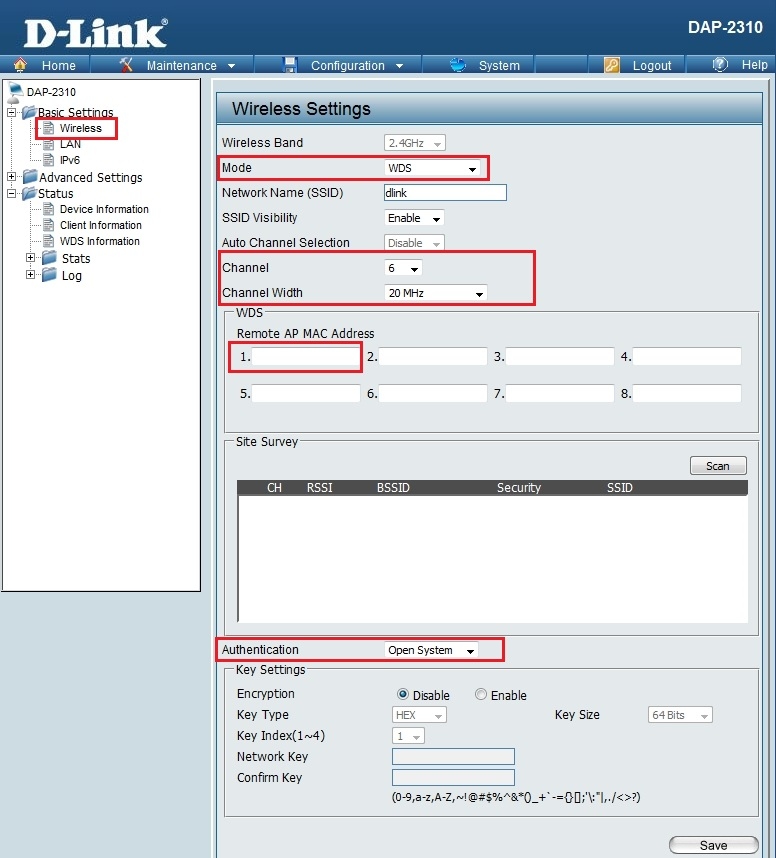

После заходим в меню Basic Settings -> Wireless, в котором Mode ставим WDS.

Параметры Channel и Channel width должны быть одинаковыми на обоих точках.

В разделе Remote AP MAC Address нужно прописать Wireless MAC.

Wireless MAC'и нужно прописать на точках "крест накрест" (МАС первой точки на второй и наоборот). WDS может быть шифрованным и нет. Доступно WEP и WPA2-PSK шифрования. Если шифрование не нужно, то настройка завершена и просто нажимаем Save.

После нажатия Save нужно также сохранить и активировать конфигурацию, для этого в верхней строке меню выбираем Configuration -> Save and Activate

Если нужно настроить WEP шифрование, то в разделе Key Settings ставим Encryption Enable, выбираем Key Type (доступно HEX/ASCII) и Key Size.

Далее прописываем пароль и подтверждение (Network Key/Confirmation).

Длина пароля может быть: 10/26 шестнадцатеричных символом (Key Size 64/128 bits) символов при Key Type HEX и 5/13 символом (Key Size 64/128 bits) символов при Key Type ASCII.

Настройки шифрования на обоих точках также должны быть одинаковыми.

После настройки шифрования также нажимаем Save и в верхней строке меню выполняем Configuration -> Save and Activate

После применения конфигурации на обоих точках WDS-линк должен поднятся. Посмотреть так ли это можно перейдя в меню Status -> WDS Information

Если линк не поднимается, то нужно проверить следующее: правильно ли прописаны MAC-адреса на обоих точках, одинаковы ли параметры радио (канал, ширина канала), а также одинаковы ли настройки шифрования(если оно используется).
