При получении коммутатором группового трафика (широковещательного или многоадресного) он начинает передавать кадры через все порты. Такое поведение хорошо подходит для широковещательной передачи, когда кадры предназначены для всех подключенных к коммутатору узлов. Однако в случае многоадресной рассылки кадр предназначен для небольшого числа узлов. Исходя из логики работы коммутатора, кадры многоадресной рассылки будут пересылаться, в том числе, в те сегменты сети, где ни один узел не заинтересован в их получении. Таким образом, это приведет к неэффективному использованию полосы пропускания сети. Если многоадресного трафика много, встает задача его ограничения на канальном уровне.



Наиболее распространенными технологиями для управления многоадресной рассылкой на канальном уровне являются IGMP Snooping и MLD Snooping. Рекомендации по реализации этих функций в коммутаторах описаны в RFC 4541.



Функцию Multicast VLAN можно использовать в сети, где получатели многоадресной рассылки для одной и той же группы находятся в разных VLAN. При использовании этой функции маршрутизатор многоадресной рассылки отправляет только одну копию многоадресного потока в Multicast VLAN на коммутатор уровня 2. Этот метод позволяет избежать потери пропускной способности сети и дополнительной нагрузки на маршрутизатор многоадресной рассылки.



Коммутаторы с включенной функцией Multicast VLAN перенаправляют многоадресный трафик с портов-источников (source port), к которым подключены источники многоадресного трафика, на порты-получатели (receiver port), к которым подключены узлы-подписчики. Порты-источники и порты-получатели являются членами MVLAN и настраиваются администратором сети.



Многоадресная VLAN может иметь более одного порта-источника. Если от порта-источника получено сообщение IGMP/MLD Report, многоадресная VLAN не будет изучать группу IGMP/MLD для этого отчета, а только перенаправит сообщение на другие порты-источники в MVLAN. Порт может быть портом-получателем нескольких MVLAN одновременно.



Существуют некоторые ограничения при настройке портов-получателей и портов-источников для многоадресной VLAN:



Профиль группы MVLAN (group profile) используется для определения диапазонов групповых адресов. Многоадресная VLAN проверяет, соответствует ли групповой адрес в сообщении IGMP/MLD диапазону адресов, указанному в профиле. К одной MVLAN может быть привязано несколько профилей. Привязка выполняется путем настройки группы доступа (access group). Диапазоны групп разных MVLAN не могут перекрываться.



Если порт является членом нескольких MVLAN, профиль группы будет определять, какая MVLAN может изучать группу.



Если порт является членом одной MVLAN и для нее настроена группа доступа, MVLAN будет изучать только те группы многоадресной рассылки, которые разрешены группой доступа. Если группа доступа не настроена, то все группы многоадресной рассылки будут изучаться MVLAN.





Рассматриваемый пример настройки подходит для следующих серий коммутаторов: DGS-1250, DGS-1510, DGS-1520, DGS-3130, DGS-3630, DXS-3610.





В сети реализован сервис многоадресной рассылки. Клиенты, среди которых имеются подписчики многоадресной рассылки, подключены к коммутаторам второго уровня. Нужно обеспечить передачу многоадресной рассылки подписчикам и избежать появления множества копий одного многоадресного потока в uplink-канале.



Задача решается настройкой IGMP Snooping и Multicast VLAN на коммутаторе второго уровня.

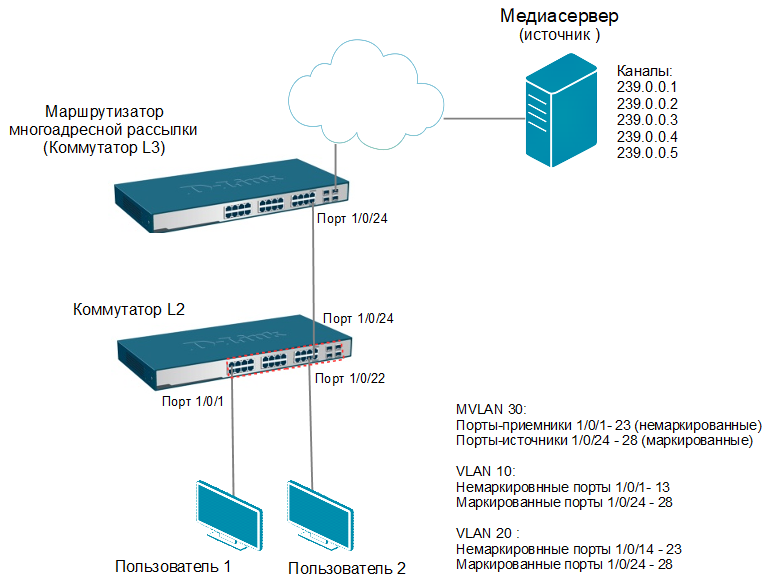

Рис. 1 Схема подключения
