DAP-3310
Внешняя беспроводная точка доступа N300 с поддержкой PoE
Описание
Внешняя беспроводная точка доступа DAP-3310 стандарта 802.11n является идеальным решением для увеличения мощности сигнала и зоны действия беспроводной сети. Разработанная с учетом возможности применения в неблагоприятных погодных условиях, данная точка доступа также может соединить отдельные сети, которые не могут быть объединены с помощью кабелей. Несколько режимов работы, инструменты сетевого управления и функции безопасности предоставляют сетевым администраторам множество вариантов использования устройства и обеспечивают расширенные возможности подключения для беспроводных устройств.
Повышенная производительность и пропускная способность
DAP-3310 обеспечивает надежное беспроводное соединение в диапазоне частот 2,4 ГГц. Кроме того, 2 порта Ethernet 10/100 Мбит/с (один с поддержкой PoE) позволяют использовать проводную среду передачи данных. Встроенная секторная антенна с коэффициентом усиления 10 dBi обеспечивает увеличение сигнала в зоне действия беспроводной сети. Таким образом, DAP-3310 позволит подключить беспроводные устройства, такие как смартфоны или ноутбуки, или объединить сети, находящиеся на некотором удалении, с помощью беспроводного соединения.
Режимы работы
Точка доступа DAP-3310 поддерживает семь режимов работы, что позволяет найти ей применение в любой ситуации. В стандартном режиме беспроводной точки доступа (ТД) к DAP-3310 могут подключаться 802.11n/g/b устройства. В режиме WDS (WDS+AP) она может увеличить зону действия беспроводной сети без необходимости прокладки проводной магистральной линии.1 В режиме беспроводного клиента DAP-3310 может подключиться к существующей ТД и обеспечить доступ в сеть устройствам, подключенным к портам Ethernet 10/100 Мбит/с. Режим повторителя увеличит радиус действия беспроводной сети, устранив зоны с низким уровнем сигнала. Режим WISP поддерживает возможность работы в качестве клиента или повторителя в беспроводной сети оператора связи.
Управление сетевыми ресурсами
DAP-3310 поддерживает до 8 SSID, позволяя администраторам логически разделить точку доступа на несколько виртуальных ТД в пределах одной аппаратной платформы. Вместо того чтобы организовать отдельные сети с несколькими точками доступа, администраторы могут установить одну ТД для поддержки нескольких приложений, например, публичного доступа к Интернет и управления внутренней сетью для увеличения гибкости и снижения расходов. DAP-3310 поддерживает функцию 802.1Q VLAN Tagging, позволяющую использовать несколько SSID для сегментации трафика с целью повышения производительности и безопасности. Данная точка доступа поддерживает разделение WLAN, полезную функцию для создания зон hot spot. Механизм изоляции клиентов повышает безопасность сети, так как беспроводные пользователи не могут “видеть” друг друга, и уменьшается вероятность несанкционированного доступа к данным.
Надежная защита и инструменты управления
DAP-3310 поддерживает 64/128-битное шифрование данных WEP и шифрование WPA/WPA2. Кроме того, данная точка доступа поддерживает фильтрацию MAC-адресов для управления доступом пользователей и функцию запрета широковещания SSID для ограничения доступа посторонних лиц к внутренней сети. Сетевые администраторы обладают несколькими возможностями для управления DAP-3310, включающими HTTP и HTTPS. Для расширенного сетевого управления администраторы могут использовать SNMP v1, v2c, v3 с целью настройки и мониторинга точки доступа.
Power over Ethernet (PoE)
Питание точки доступа DAP-3310 осуществляется по технологии PoE с помощью входящего в комплект поставки инжектора, что обеспечивает удобство установки, особенно в тех местах, где отсутствуют розетки питания. Также DAP-3310 (только аппаратные весрии Ax; H/w ver. Ax) может подавать питание по технологии PoE на подключенную видеокамеру D-Link (DCS-3716, DCS-6113 и DCS-7110).
1 Невозможно организовать WDS с точками доступа серии DAP.
Характеристики
Интерфейсы устройства
• 802.11n/g/b
• 2 порта Ethernet 10/100 Мбит/с (один порт поддерживает PoE)
• Кнопка Reset
• Разъем для провода заземления1
Индикаторы
• Power
• LAN
• Мощность беспроводного сигнала2
PoE
• Проприетарная реализация PoE (Passive PoE, совместимый PoE-инжектор входит в комплект поставки)
• PoE Pass Through (передача питания на второй LAN порт) - доступно только для DAP-3310 аппаратной версии Ax (H/w ver. Ax)
Антенна
• Секторная антенна с коэффициентом усиления 10 dBi
• Диаграмма направленности 60x60o
Стандарты
• IEEE 802.11b/g/n
• IEEE 802.3
• IEEE 802.3u
Диапазон частот
• 2400 - 2483,5 МГц
Скорость беспроводного соединения
• 802.11b: 11, 5,5, 2, 1 Мбит/с
• 802.11g: 54, 48, 36, 24, 18, 12, 9, 6 Мбит/с
• 802.11n:
|
MCS
|
GI=800ns
|
GI=400ns
|
||
|
20 МГц
|
40 МГц
|
20 МГц
|
40 МГц
|
|
|
0
|
6,5
|
7,2
|
13,5 |
15
|
|
1
|
13
|
14,4 |
27
|
30
|
|
2
|
19,5
|
21,7
|
40,5 |
45
|
|
3
|
26
|
28,9 |
54
|
60
|
|
4
|
39
|
43,3 |
81
|
90
|
|
5
|
52
|
57,8 |
108
|
120
|
|
6
|
58,5
|
65 |
121,5
|
135
|
|
7
|
65
|
72,2
|
135 |
150
|
|
8
|
13
|
12,444 |
27
|
30
|
|
9
|
26
|
28,889
|
54 |
60
|
|
10
|
39
|
43,333 |
81
|
90
|
|
11
|
52
|
57,778
|
108 |
120
|
|
12
|
78
|
86,667 |
162
|
180
|
|
13
|
104
|
115,556
|
216 |
240
|
|
14
|
117
|
130,000 |
243
|
170
|
|
15
|
130
|
144,444
|
270 |
300
|
>Единица измерения: Мбит/с
Выходная мощность передатчика*
• IEEE 802.11b:
20 dBm при 1, 2, 5,5, 11 Мбит/с
• IEEE 802.11g:
20 dBm при 6-36, 48, 54 Мбит/с
• IEEE 802.11n:
2,4 ГГц/HT-20
20 dBm при MCS0 - MCS15
2,4 ГГц/HT-40
20 dBm при MCS0 - MCS15
*Значение максимальной выходной мощности передатчика зависит от радиочастотного регулирования страны.
Для региона Россия (RU) выходная мощность передатчика ограничена до 20 dBm, максимальная мощность передатчика без ограничений - до 28 dBm.
Чувствительность приемника
• IEEE 802.11b:
-96±2 dBm при 1 Мбит/с
-94±2 dBm при 2 Мбит/с
-91±2 dBm при 5,5 Мбит/с
-88±2 dBm при 11 Мбит/с
• IEEE 802.11g:
-90±2 dBm при 6 Мбит/с
-89±2 dBm при 9 Мбит/с
-88±2 dBm при 12 Мбит/с
-86±2 dBm при 18 Мбит/с
-84±2 dBm при 24 Мбит/с
-80±2 dBm при 36 Мбит/с
-76±2 dBm при 48 Мбит/с
-74±2 dBm при 54 Мбит/с
• IEEE 802.11n:
2,4 ГГц/HT-20
-90±2 dBm при MCS0/8
-88±2 dBm при MCS1/9
-86±2 dBm при MCS2/10
-82±2 dBm при MCS3/11
-78±2 dBm при MCS4/12
-75±2 dBm при MCS5/13
-74±2 dBm при MCS6/14
-72±2 dBm при MCS7/15
2,4 ГГц/HT-40
-90±2 dBm при MCS0/8
-85±2 dBm при MCS1/9
-83±2 dBm при MCS2/10
-80±2 dBm при MCS3/11
-76±2 dBm при MCS4/12
-72±2 dBm при MCS5/13
-71±2 dBm при MCS6/14
-69±2 dBm при MCS7/15
Режимы работы
• ТД
• WDS
• WDS с точкой доступа
• Беспроводной клиент
• Повторитель
• Повторитель WISP
• Клиент маршрутизатора WISP
Сетевое управление
• Web-интерфейс
• HTTP – Secure HTTP (HTTPS)
• SNMP v1, v2c, v3
Безопасность
• WPA2-Personal/Enterprise
• WPA-Personal/Enterprise
• 64/128-битное шифрование WEP
• 802.1X
SSID/VLAN
Поддержка до 8 SSID/VLAN
Сертификаты
Заказ
|
DAP-3310/RU/B1A
|
Внешняя беспроводная точка доступа N300, 2,4ГГц, 2x1000Base-T (1xPoE), -40..60°C
|
Изображения

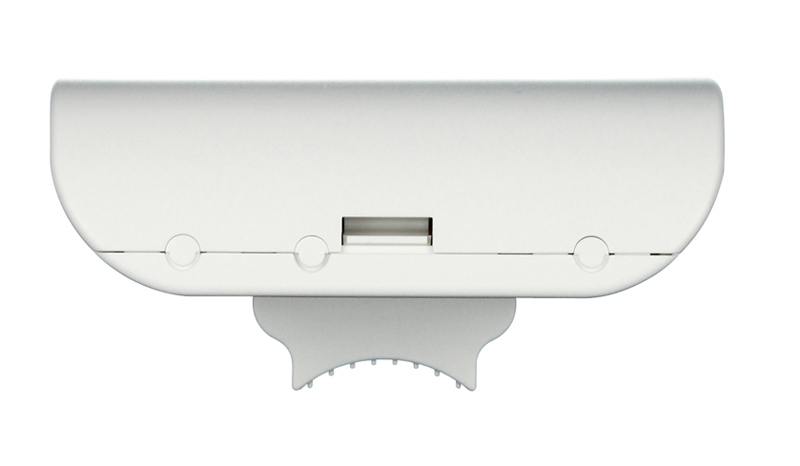

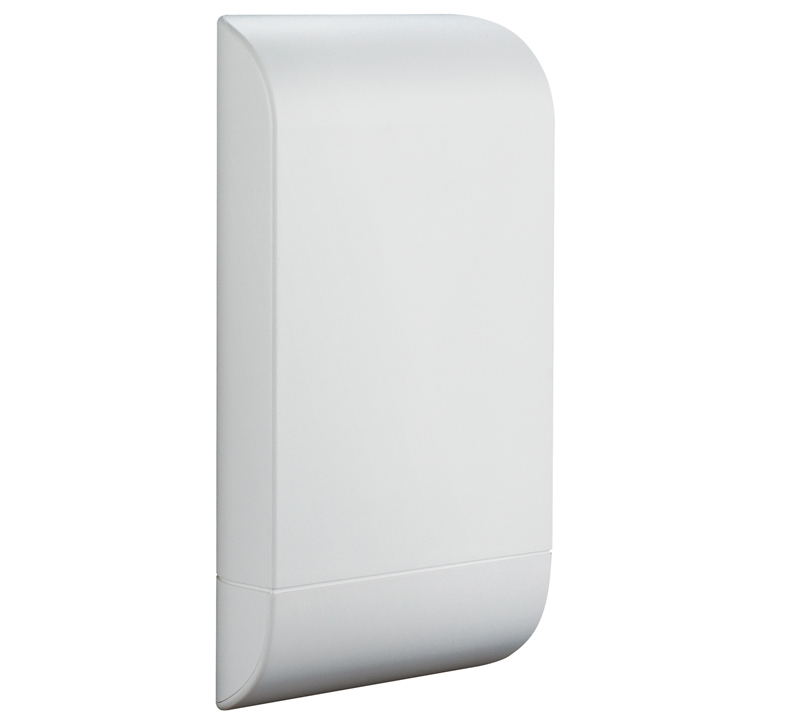

DAP-3310/B1

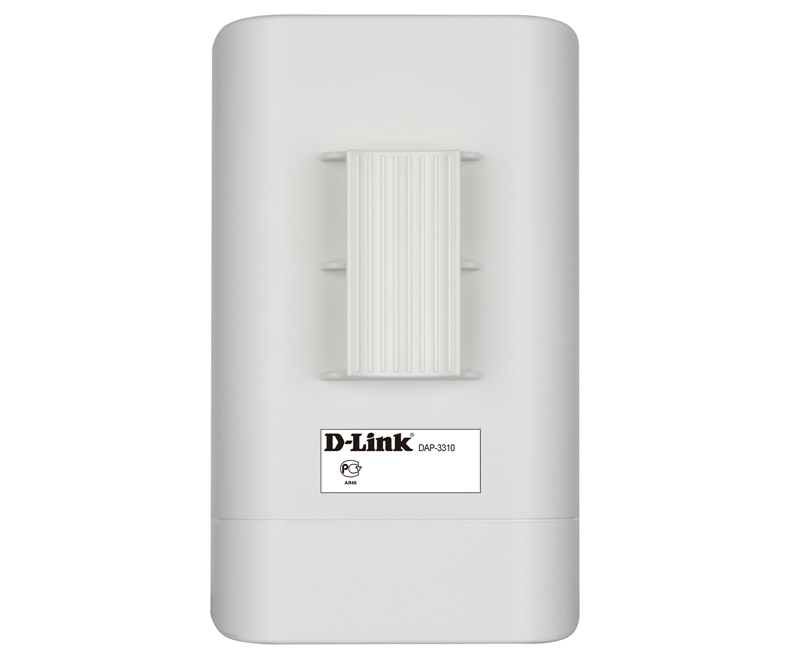

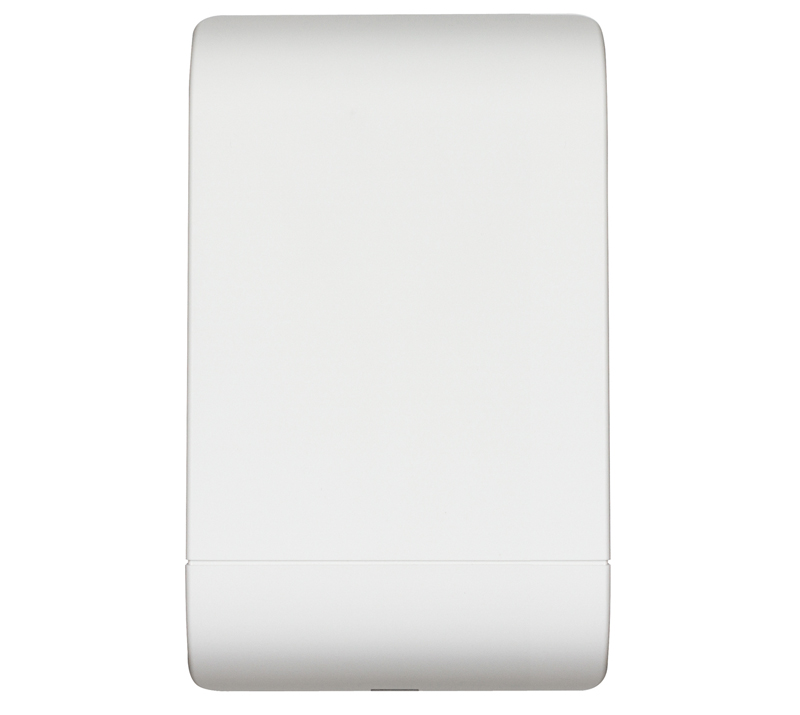

DAP-3310/A1
Загрузки
Внесенные изменения
Firmware: v1.10_rc32
Date:
Тестовая версия ПО (бета-версия).
Список улучшений:
1) Исправление работы с внешним RADIUS сервером (PEAP аутентификация).
2) Исправление работы IGMP snooping в режиме WDS.
СкачатьDate:
Тестовая версия ПО (бета-версия).
Список улучшений:
1) Исправление работы с внешним RADIUS сервером (PEAP аутентификация).
2) Исправление работы IGMP snooping в режиме WDS.
Внесенные изменения
Firmware: v2.10_rc13
Date:
Тестовая версия ПО (бета-версия).
Список улучшений:
1) Подключение мобильных устройств к сети MultiSSID с WPA2 безопасностью, входящей во VLAN.
2) Исправление работы IGMP snooping в режиме WDS.
СкачатьDate:
Тестовая версия ПО (бета-версия).
Список улучшений:
1) Подключение мобильных устройств к сети MultiSSID с WPA2 безопасностью, входящей во VLAN.
2) Исправление работы IGMP snooping в режиме WDS.
Внесенные изменения
Firmware: v1.10_rc23
Date:
Тестовая версия ПО (бета-версия).
Список улучшений:
1) Подключение мобильных устройств к сети MultiSSID с WPA2 безопасностью, входящей во VLAN.
СкачатьDate:
Тестовая версия ПО (бета-версия).
Список улучшений:
1) Подключение мобильных устройств к сети MultiSSID с WPA2 безопасностью, входящей во VLAN.
Внесенные изменения
Firmware: v1.10_rc11
Date:
Тестовая версия ПО (бета-версия).
Новый функционал:
1) Ограничения управления точкой доступа из беспроводной сети (Admistrator with WLAN)
2) VLAN для упрваления (Limit Administrator VID)
Исправленные ошибки в ПО:
1) Невозможно настроить DHCP сервер если LAN IP и DHCP пул адресов принадлежат к разным IP подсетям
СкачатьDate:
Тестовая версия ПО (бета-версия).
Новый функционал:
1) Ограничения управления точкой доступа из беспроводной сети (Admistrator with WLAN)
2) VLAN для упрваления (Limit Administrator VID)
Исправленные ошибки в ПО:
1) Невозможно настроить DHCP сервер если LAN IP и DHCP пул адресов принадлежат к разным IP подсетям
Внесенные изменения
Firmware: v1.01_rc01
Date:08/05/2013
Исправленные ошибки в ПО:
Шифрование WEP не работает в режиме WDS+AP.
Беспроводная сеть не может быть выключена, если выбран режим безопасности беспроводной сети WPA/WPA2-Personal/Enterprise или 802.1x.
Беспроводная сеть не работает, если включена функция Time Policy и правила не созданы.
СкачатьDate:08/05/2013
Исправленные ошибки в ПО:
Шифрование WEP не работает в режиме WDS+AP.
Беспроводная сеть не может быть выключена, если выбран режим безопасности беспроводной сети WPA/WPA2-Personal/Enterprise или 802.1x.
Беспроводная сеть не работает, если включена функция Time Policy и правила не созданы.
