Функция IP-MAC-Port Binding (IMPB) позволяет контролировать доступ компьютеров в сеть на основе их IP- и MAC-адресов, VLAN и порта подключения. Работа функции основана на сравнении параметров входящих пакетов с параметрами хранящихся на коммутаторе записей, связывающих МАС- и IP-адреса клиентских устройств с портами подключения. В случае совпадения всех составляющих (IP/MAC-адресов, VLAN и порта), пакеты будут передаваться, и клиенты получат доступ в сеть. Если при подключении клиента, связка MAC-IP-порт-VLAN будет отличаться от параметров заранее сконфигурированной записи (binding entry), коммутатор заблокирует MAC-адрес соответствующего узла с занесением его в «черный лист».



При активизации функции IMPB на порту нужно указать режим её работы: Strict Mode (в этом режиме порт по умолчанию заблокирован) или Loose Mode (в этом режиме порт по умолчанию открыт).



Работа функции IMPB опирается на работу функций IP Source Guard и Dynamic ARP Inspection. Функция IMPB не будет работать, если не активированы обе или одна из этих функций.



Функция IP Source Guard является фильтром IP-пакетов на каждом интерфейсе, которая позволяет их передачу только при совпадении параметров пакетов с параметрами любой из записей, связывающих IP-MAC-порт-VLAN .



Функция IP Source Guard получает информацию о привязке IP-MAC-порт-VLAN из двух источников:

Коммутатор на основе статических или динамических записей создает аппаратный ACL на порту (Port ACL). IP-пакеты, приходящие на порт, будут проверяться списком управления доступом порта. Пакет, не прошедший проверку, будет отброшен.



Функция Dynamic ARP Inspection (DAI) анализирует пакеты ARP, получаемые в соответствующей VLAN. DAI определяет легитимность пакета ARP на основе привязок IP- и МАС-адресов, хранящихся в таблице DHCP Snooping, при условии, что эта функция включена в соответствующей VLAN на коммутаторе. DAI также может использовать списки управления доступом ARP (ARP ACL), настроенные администратором сети, для проверки пакетов ARP от узлов со статическими IP-адресами.



Списки управления доступом ARP (ARP ACL) имеют более высокий приоритет над таблицей привязки DHCP Snooping. Если пакету явно запрещен доступ списком управления доступа, пакет будет отброшен. Если пакету неявно запрещен доступ, он будет дополнительно сопоставлен с записями привязки DHCP Snooping, если не указано ключевое слово «static». Если пакету неявно запрещен доступ и указано ключевое слово «static», пакет будет отброшен.



Рассматриваемый пример настройки подходит для следующих серий коммутаторов: DGS-1250, DGS-1510, DGS-1520, DGS-3130, DGS-3630, DXS-3610.



В локальной сети нужно запретить пользователям изменять МАС- и/или IP-адреса своих компьютеров, а также менять порт подключения к сети. Компьютеры используют статические адреса, DHCP не используется.



Задача решается настройкой совместной работы функций IP-MAC-Port Binding, IP Source Guard и Dynamic ARP Inspection.

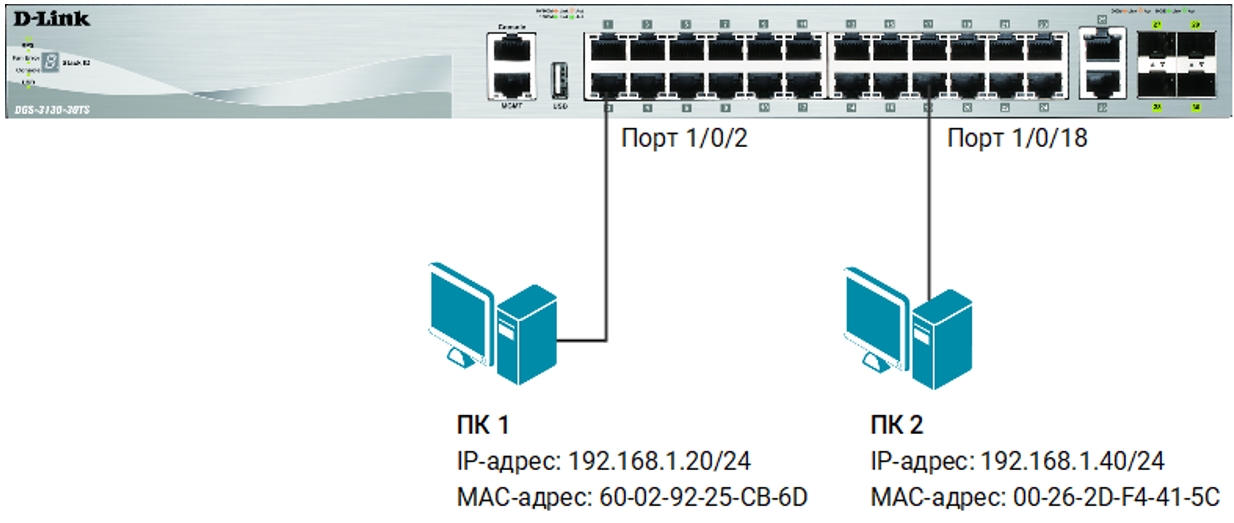

Рис. 1 Схема подключения
