DGE-562T
Сетевой PCI Express адаптер с 1 портом 100/1000/2.5GBase-T
Описание
Высокопроизводительный сетевой адаптер 2.5 Gigabit Ethernet для шины PCI Express D-Link DGE-562T позволяет увеличить полосу пропускания и повысить надежность подключения по сравнению со стандартными сетевыми картами PCI. Адаптер поддерживает стандарт IEEE 802.3bz 2.5GBase-T, что позволяет передавать данные на скорости до 5 Гбит/с в полнодуплексном режиме.
Расширенные функции
DGE-562T поддерживает Wake-On-LAN (WOL), функцию Advanced Configuration Power Interface (ACPI), позволяющую удаленно включать питание выключенного компьютера. С помощью этой функции администратор сети может посылать сигналы «wake-up», приводящие компьютер в активное состояние. Данный сетевой адаптер поддерживает встроенную фильтрацию тегированных Ethernet-кадров VLAN 802.1Q, что позволяет создать несколько подсетей для каждого сервера и изолировать устройства внутри каждой VLAN от остальной части сети для повышения безопасности и управления трафиком. Также DGE-562T поддерживает функцию приоритизации трафика 802.1p.
Экономия электроэнергии
DGE-562T поддерживает режим энергосбережения в сети. Адаптер соответствует стандарту IEEE 802.3az Energy-Efficient Ethernet, согласно которому автоматически снижает потребление энергии при отсутствии потока данных.
Типовые решения с использованием мультигигабитного оборудования D-Link
Решения на базе мультигигабитного коммутатора DMS-1100-10TS и сетевого адаптера DGE-562T предназначены для применения в крупных корпоративных вычислительных сетях и на предприятиях малого и среднего бизнеса для увеличения пропускной способности сетевой инфраструктуры без дополнительных инвестиций на модернизацию существующей кабельной системы.
Мультигигабитное решение D-Link обеспечивает:
- подключение к магистрали сети на скорости до 10 Гбит/с;
- доступ к серверам на скорости до 2,5 Гбит/с;
- модернизацию рабочих мест сотрудников для работы с требовательными к пропускной способности приложениями.
Схема 1. Использование коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T для повышения производительности ЛВС без модернизации сетевой инфраструктуры
Схема 2. Использование коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T для повышения производительности группы серверов без модернизации сетевой инфраструктуры
Схема 3. Использование коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T для организации высокопроизводительных рабочих групп с высокоскоростным доступом к серверам
Схема 4. Пример использования коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T в корпоративной ЛВС
Характеристики
|
Аппаратная версия
|
A2
|
A1
|
|
Аппаратное обеспечение
|
||
|
Чипсет
|
• RTL8125B-CG
|
• RTL8125
|
|
Интерфейсы
|
• 1 порт 100/1000/2.5GBase-T (RJ-45)
|
|
|
Слот установки
|
• PCI Express x1
|
|
|
Индикаторы
|
• Link/Activity
• Speed
|
|
|
Сетевые кабели
|
• Ethernet: UTP категории 3 или выше (макс. 100 м)
• Fast Ethernet/Gigabit Ethernet/2.5 Gigabit Ethernet: UTP категории 5 или выше (макс. 100 м)
|
|
|
Функционал
|
||
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3bz 2.5GBase-T
• IEEE 802.3az Energy-Efficient Ethernet
• Управление потоком 802.3x в режиме полного дуплекса
• Автоматическое определение MDI/MDIX
• Соответствие PCI Express 2.1
• Управление питанием ACPI
• Wake-on-LAN и “RealWoW!”
• Jumbo-фрейм 9,8 КБ
• Приоритизация трафика 802.1p
• Поддержка VLAN на основе меток 802.1Q
• Поддержка протоколов TFTP и PXE для загрузки ОС
|
|
|
Дуплексный режим
|
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с / 2,5 Гбит/с
|
|
|
Поддержка сетевых ОС
|
• Microsoft Windows 10 32/64-бит, 8/8.1 32/64-бит, 7 32/64-бит
• Microsoft Windows Server 2012, 2008
• Linux до 4.15
|
|
|
Физические параметры
|
||
|
Размеры
|
• 75 x 55 мм
|
|
|
Размеры планки
|
• 120 x 22 мм
|
|
|
Условия эксплуатации
|
||
|
Требуемое напряжение
|
• 3,3 В
|
|
|
Макс. потребляемая мощность
|
• 0,72 Вт
|
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -20 до 70 °C
|
|
|
Влажность
|
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
|
|
|
Комплект поставки
|
||
|
• Сетевой адаптер DGE-562T
• Краткое руководство по установке
• Гарантийный талон
|
||
Сертификаты
Заказ
|
DGE-562T/A2A
|
Сетевой PCI Express адаптер, 1x2.5GBase-T
(от ревизии /A1 отличается чипсетом)
|
Изображения

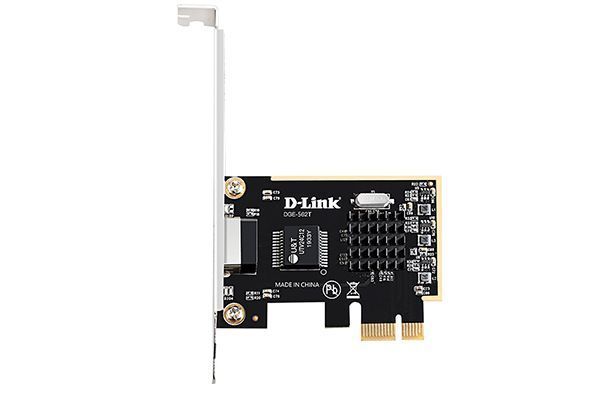

DGE-562T/A1
DGE-562T/A2
