DAP-X3060OU

DAP-X3060OUНовинка

Внешняя двухдиапазонная Wi-Fi 6 точка доступа AX3000 с поддержкой PoE и Nuclias Connect

Описание

	2 диапазона частот Одновременная работа в двух диапазонах частот 2,4 ГГц и 5 ГГц
	Централизованное управление Работа в режиме управляемой точки доступа с использованием беспроводных контроллеров D-Link
	Поддержка PoE Поддержка Power over Ethernet (PoE) позволяет передавать данные и питание по одному Ethernet-кабелю

Внешняя двухдиапазонная Wi-Fi 6 точка доступа AX3000 с поддержкой PoE DAP-X3060OU, разработанная с учетом возможности применения в неблагоприятных погодных условиях, является идеальным решением для создания наружных беспроводных сетей. DAP-X3060OU предоставляет возможность воспользоваться скоростью новейшего стандарта 802.11ax. Благодаря надежному всепогодному корпусу данная точка доступа превосходно подходит для установки на заводах, промышленных комплексах, в конференц-залах, студенческих городках, аэропортах, морских вокзалах и других местах.

DAP-X3060OU может использоваться в качестве независимого устройства или под управлением контроллера DNH-100 Nuclias Connect. Комплексное решение Nuclias Connect позволяет упростить администрирование беспроводных сетей и предоставляет расширенные возможности управления, включая непрерывный мониторинг и анализ сетевой активности, автоматизацию задач по настройке оборудования, контроль параметров производительности, сетевой безопасности и т.д.

Стандарт Wi-Fi 6 (802.11ax)

DAP-X3060OU обеспечивает надежное беспроводное соединение на скорости до 574 Мбит/с в частотном диапазоне 2,4 ГГц и до 2402 Мбит/с в частотном диапазоне 5 ГГц, используя новейший стандарт 802.11ax¹. Эта возможность наряду с поддержкой функции Wi-Fi Multimedia™ (WMM) Quality of Service (QoS) делает точку доступа идеальным решением для передачи аудио, видео и голосовых приложений. Включенная функция QoS позволяет точке доступа DAP-X3060OU автоматически приоритизировать сетевой трафик в соответствии с уровнем интерактивной потоковой передачи, например, HD видео или VoIP. Функцию QoS можно отрегулировать через Web-интерфейс DAP-X3060OU, используя выпадающее меню для выбора пользовательских правил приоритетов.

Использование вне помещений

Предназначенная для использования вне помещений, точка доступа DAP-X3060OU выполнена во всепогодном корпусе, который соответствует стандарту IP68 и обеспечивает защиту от пыли и влаги. Благодаря поддержке беспроводных стандартов 802.11ac/ax и мощным антеннам точку доступа можно размещать практически в любом удобном для пользователя месте, где необходимо организовать зону покрытия беспроводной сети.

Многофункциональность

DAP-X3060OU позволяет сетевым администраторам создать управляемую и надежную беспроводную сеть, работающую одновременно в двух диапазонах частот. Точка доступа может обеспечить оптимальную зону покрытия в диапазоне частот 2,4 ГГц или 5 ГГц. Точка доступа DAP-X3060OU поддерживает стандарт 802.3at Power over Ethernet, что позволяет установить это устройство в местах, где недоступны розетки питания.

Безопасность

С целью защиты беспроводной сети DAP-X3060OU поддерживает технологии шифрования WPA, WPA2 (802.11i) и WPA3, а также внутренний RADIUS-сервер, позволяющий пользователям создавать учетные записи в самом устройстве. Точка доступа также поддерживает фильтрацию по MAC-адресам, сегментацию беспроводной сети, функцию запрета вещания SSID, обнаружение несанкционированных точек доступа и функцию вещания беспроводной сети по расписанию. DAP-X3060OU поддерживает до 8 VLAN на частотный диапазон, что позволяет использовать несколько SSID для сегментации пользователей в сети. Также в точке доступа реализован механизм изоляции беспроводного клиента, который ограничивает прямое взаимодействие типа “клиент-клиент”. Кроме того, DAP-X3060OU поддерживает Network Access Protection (NAP), что позволяет сетевым администраторам задать несколько уровней сетевого доступа, исходя из нужд каждого клиента.

Несколько режимов работы

Точка доступа DAP-X3060OU поддерживает четыре режима работы: Access Point, Wireless Distribution System (WDS), WDS with AP, беспроводной клиент (Wireless Client), что позволяет использовать ее для решения широкого спектра сетевых задач. В стандартном режиме Access Point к беспроводной сети DAP-X3060OU могут подключаться пользовательские 802.11b/g/n устройства. В режиме WDS (WDS with AP) можно организовать беспроводное соединение с другими аналогичными точками доступа, что позволит увеличить зону действия беспроводной сети или объединить несколько сегментов проводной сети в общую локальную сеть без необходимости прокладки кабельной линии связи. В режиме Wireless Client DAP-X3060OU может подключиться к существующей беспроводной сети и обеспечить доступ к ресурсам этой сети для устройств, подключенных с помощью Ethernet-кабеля.

Сетевое управление

Сетевые администраторы обладают несколькими возможностями для управления точкой доступа DAP-X3060OU, включая Web-интерфейс (HTTP/HTTPS) и Secure Shell (SSH, который обеспечивает безопасный канал между точкой доступа и удаленным компьютером). DAP-X3060OU можно настроить и управлять с помощью D-Link Nuclias Connect и D-View 8. Благодаря одновременной работе в двух диапазонах частот, поддержке PoE, высокой управляемости, нескольким режимам работы и надежным функциям безопасности, точка доступа DAP-X3060OU является идеальным решением, позволяющим создать беспроводную сеть на крупных предприятиях и предприятиях малого и среднего бизнеса.

Характеристики

Аппаратное обеспечение

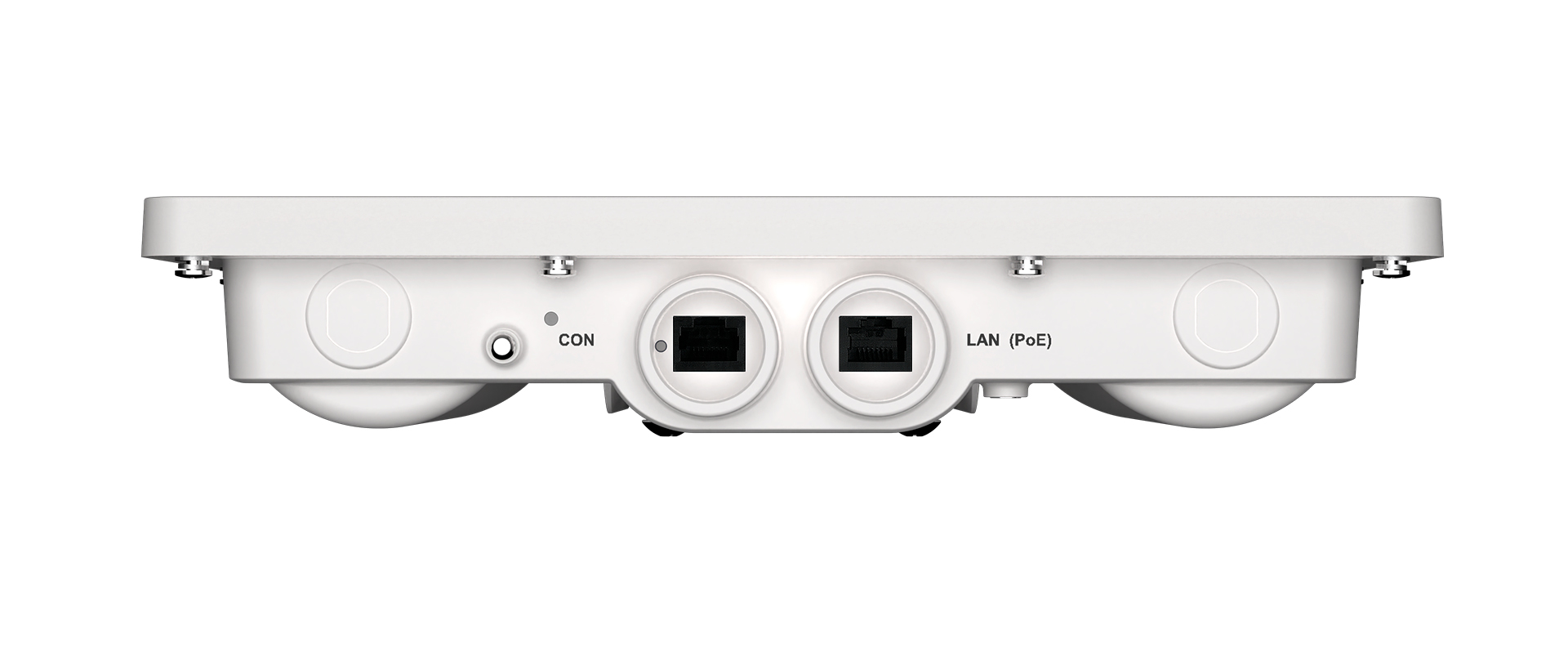

Интерфейсы

• 802.11a/b/g/n/ac/ax (Wi-Fi 6)¹

• Порт LAN 10/100/1000/2.5GBase-T с поддержкой PoE (802.3at)

• Консольный порт с разъемом RJ-45

Индикаторы

• Питание/Состояние

- Горит зеленым цветом - Устройство готово к работе

- Мигает красным цветом - Устройство загружается / устройство неисправно

- Горит красным цветом - Загрузка устройства не удалась

Кнопки

• Кнопка Reset

Антенны

• 2 внутренние антенны с коэффициентом усиления 5 dBi для работы в диапазоне частот 2,4 ГГц

• 2 внутренние антенны с коэффициентом усиления 7,9 dBi для работы в диапазоне частот 5 ГГц

Разъем питания

• Разъем для подключения питания (постоянный ток)

Параметры беспроводного модуля

Стандарты

• IEEE 802.11a/b/g/n/ac/ax ¹

Диапазон частот

• 2,4 ГГц: от 2,4 ГГц до 2,483 ГГц

• 5 ГГц: от 5,15 ГГц до 5,35 ГГц, от 5,47 ГГц до 5,85 ГГц²

Безопасность беспроводного соединения

• WPA-Personal/Enterprise

• WPA2-Personal/Enterprise

• WPA3-Personal/Enterprise

• 64/128-битное шифрование WEP

• AES и TKIP

• Встроенный портал авторизации (Captive Portal)

• Запрет вещания SSID

• Управление доступом на основе MAC-адресов

• Network Access Protection (NAP)

• Внутренний RADIUS-сервер

Скорость беспроводного соединения

• 802.11a: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с

• 802.11b: 1, 2, 5,5, 11 Мбит/с

• 802.11g: 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с

• 802.11n:

MCS	GI=800ns		GI=400ns
	20 МГц	40 МГц	20МГц	40 МГц
0	6,5	13,5	7,2	15
1	13	27	14,4	30
2	19,5	40,5	21,7	45
3	26	54	28,9	60
4	39	81	43,3	90
5	52	108	57,8	120
6	58,5	121,5	65	135
7	65	135	72,2	150
8	13	27	14,444	30
9	26	54	28,889	60
10	39	81	43,333	90
11	52	108	57,778	120
12	78	162	86,667	180
13	104	216	115,556	240
14	117	243	130	170
15	130	270	144,444	300

• 802.11ac: 6,5~866 Мбит/с

• 802.11ax: 6,5~2402 Мбит/с

(Единица измерения: Мбит/с

Выходная мощность передатчика*

*Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране.

• IEEE 802.11a:

19 dBm при 6, 9 Мбит/с

18 dBm при 12, 18 Мбит/с

17 dBm при 24, 36 Мбит/с

16 dBm при 48, 54 Мбит/с

• IEEE 802.11b:

20 dBm при 1, 2, 5,5, 11 Мбит/с

• IEEE 802.11g:

20 dBm при 6, 9 Мбит/с

19 dBm при 12, 18 Мбит/с

18 dBm при 24, 36 Мбит/с

17 dBm при 48, 54 Мбит/с

• IEEE 802.11n:

2,4 ГГц/HT-20 20 dBm при MCS0~1 19 dBm при MCS2~3 18 dBm при MCS4~5 17 dBm при MCS6~7	2,4 ГГц/HT-40 20 dBm при MCS0~1 19 dBm при MCS2~3 18 dBm при MCS4~5 17 dBm при MCS6~7
5 ГГц/HT-20 18 dBm при MCS0~1 17 dBm при MCS2~3 16 dBm при MCS4~5 15 dBm при MCS6~7	5 ГГц/HT-40 18 dBm при MCS0~1 17 dBm при MCS2~3 16 dBm при MCS4~5 15 dBm при MCS6~7

• IEEE 802.11ac:

VHT20

18 dBm при MCS0~1

17 dBm при MCS2~3

16 dBm при MCS4~5

15 dBm при MCS6~7

14 dBm при MCS8

VHT40

18 dBm при MCS0~1

17 dBm при MCS2~3

16 dBm при MCS4~5

15 dBm при MCS6~7

14 dBm при MCS8~9

VHT80

18 dBm при MCS0~1

17 dBm при MCS2~3

16 dBm при MCS4~5

15 dBm при MCS6~7

14 dBm при MCS8~9

• IEEE 802.11ax:

2G/HE20 20 dBm при MCS0~1 19 dBm при MCS2~3 18 dBm при MCS4~5 17 dBm при MCS6~7 16 dBm при MCS8~11	2G/HE40 20 dBm при MCS0~1 19 dBm при MCS2~3 18 dBm при MCS4~5 17 dBm при MCS6~7 16 dBm при MCS8~11
5G/HE20 18 dBm при MCS0~1 17 dBm при MCS2~3 16 dBm при MCS4~5 15 dBm при MCS6~7 14 dBm при MCS8~9 13 dBm при MCS10~11	5G/HE40 17 dBm при MCS0~3 16 dBm при MCS4~5 15 dBm при MCS6~7 14 dBm при MCS8~9 13 dBm при MCS10~11	5G/HE80 18 dBm при MCS0~1 17 dBm при MCS2~3 16 dBm при MCS4~5 15 dBm при MCS6~7 14 dBm при MCS8~9 13 dBm при MCS10~11

Чувствительность приемника

• IEEE 802.11a:

-93 dBm при 6 Мбит/с

-90 dBm при 9 Мбит/с

-90 dBm при 12 Мбит/с

-87 dBm при 18 Мбит/с

-84 dBm при 24 Мбит/с

-80 dBm при 36 Мбит/с

-76 dBm при 48 Мбит/с

-74 dBm при 54 Мбит/с

• IEEE 802.11b:

-93 dBm при 2 Мбит/с

-87 dBm при 11 Мбит/с

• IEEE 802.11g:

-92 dBm при 6 Мбит/с

-90 dBm при 9 Мбит/с

-89 dBm при 12 Мбит/с

-87 dBm при 18 Мбит/с

-83 dBm при 24 Мбит/с

-80 dBm при 36 Мбит/с

-75 dBm при 48 Мбит/с

-74 dBm при 54 Мбит/с

• IEEE 802.11n:

2,4 ГГц/HT-20 -93 dBm при MCS0 -90 dBm при MCS1 -88 dBm при MCS2 -85 dBm при MCS3 -81 dBm при MCS4 -77 dBm при MCS5 -76 dBm при MCS6 -75 dBm при MCS7	2,4 ГГц/HT-40 -90 dBm при MCS0 -87 dBm при MCS1 -85 dBm при MCS2 -82 dBm при MCS3 -79 dBm при MCS4 -74 dBm при MCS5 -73 dBm при MCS6 -72 dBm при MCS7
5 ГГц/HT-20 -93 dBm при MCS0 -90 dBm при MCS1 -88 dBm при MCS2 -85 dBm при MCS3 -82 dBm при MCS4 -77 dBm при MCS5 -76 dBm при MCS6 -75 dBm при MCS7	5 ГГц/HT-40 -91 dBm при MCS0 -88 dBm при MCS1 -86 dBm при MCS2 -83 dBm при MCS3 -79 dBm при MCS4 -75 dBm при MCS5 -74 dBm при MCS6 -72 dBm при MCS7

• IEEE 802.11ac:

VHT20

-93 dBm при MCS0

-90 dBm при MCS1

-88 dBm при MCS2

-85 dBm при MCS3

-82 dBm при MCS4

-77 dBm при MCS5

-76 dBm при MCS6

-75 dBm при MCS7

-70 dBm при MCS8

VHT40

-91 dBm при MCS0

-88 dBm при MCS1

-86 dBm при MCS2

-83 dBm при MCS3

-79 dBm при MCS4

-75 dBm при MCS5

-74 dBm при MCS6

-72 dBm при MCS7

-68 dBm при MCS8

-66 dBm при MCS9

VHT80

-88 dBm при MCS0

-85 dBm при MCS1

-83 dBm при MCS2

-80 dBm при MCS3

-76 dBm при MCS4

-72 dBm при MCS5

-70 dBm при MCS6

-69 dBm при MCS7

-64 dBm при MCS8

-62 dBm при MCS9

• IEEE 802.11ax:

2G/HE20 -93 dBm при MCS0 -90 dBm при MCS1 -87 dBm при MCS2 -84 dBm при MCS3 -81 dBm при MCS4 -76 dBm при MCS5 -75 dBm при MCS6 -74 dBm при MCS7 -69 dBm при MCS8 -68 dBm при MCS9 -64 dBm при MCS10 -62 dBm при MCS11	2G/HE40 -90 dBm при MCS0 -87 dBm при MCS1 -85 dBm при MCS2 -81 dBm при MCS3 -78 dBm при MCS4 -73 dBm при MCS5 -72 dBm при MCS6 -70 dBm при MCS7 -65 dBm при MCS8~9 -62 dBm при MCS10 -59 dBm при MCS11
5G/HE20 -93 dBm при MCS0 -90 dBm при MCS1 -88 dBm при MCS2 -85 dBm при MCS3 -81 dBm при MCS4 -77 dBm при MCS5 -76 dBm при MCS6 -74 dBm при MCS7 -69 dBm при MCS8 -68 dBm при MCS9 -64 dBm при MCS10 -63 dBm при MCS11	5G/HE40 -90 dBm при MCS0 -88 dBm при MCS1 -86 dBm при MCS2 -83 dBm при MCS3 -79 dBm при MCS4 -75 dBm при MCS5 -74 dBm при MCS6 -72 dBm при MCS7 -68 dBm при MCS8 -66 dBm при MCS9 -63 dBm при MCS10 -60 dBm при MCS11	5G/HE80 -88 dBm при MCS0 -85 dBm при MCS1 -83 dBm при MCS2 -80 dBm при MCS3 -77 dBm при MCS4 -72 dBm при MCS5 -71 dBm при MCS6 -69 dBm при MCS7 -65 dBm при MCS8 -63 dBm при MCS9 -60 dBm при MCS10 -58 dBm при MCS11

Функциональные возможности

Сетевое управление

• Интерфейс командной строки (CLI)

• Web-интерфейс (HTTP/HTTPS)

• Secure Telnet (SSH)

• SNMP v1/v2c/v3

• Управление трафиком

• Nuclias Connect

• D-View 8

Режимы работы

• Access Point (Точка доступа)

• WDS

• WDS with AP

• Wireless Client (Беспроводной клиент)

Поддерживаемые функции

• Quality of Service (QoS)

• WMM

• Multi-SSID

• VLAN

• Внутренний RADIUS-сервер

• Предотвращение атак ARP Spoofing

• Оптимизация полосы пропускания

• Обнаружение сторонних беспроводных сетей (Wireless intrusion)

• DHCP-сервер

• Управление доступом на основе MAC-адресов

• Band Steering

• Airtime Fairness

• Fast Roaming

Стандарты

• IEEE 802.3u

• IEEE 802.3ab

• IEEE 802.3az Energy-Efficient Ethernet (EEE)

• IEEE 802.3at Power over Ethernet

• Управление потоком 802.3x

Физические параметры

Вес

• 1,151 кг (без кронштейна)

• 1,323 кг (с кронштейном)

Размеры

• 277 x 240 x 50 мм

Условия эксплуатации

Питание

• Внешний адаптер питания (не входит в комплект поставки):

• Выход: 12 В постоянного тока, 2,5 А

• Питание по кабелю Ethernet (PoE) 802.3at

Максимальная потребляемая мощность

• 16,7 Вт

Температура

• Рабочая: от -30 до 60 °C

• Хранения: от -30 до 65 °C

Влажность

• При эксплуатации: от 10% до 90% (без конденсата)

• При хранении: от 5% до 95% (без конденсата)

Комплект поставки

• Беспроводная точка доступа DAP-X3060OU

• Комплект для крепления на стене/мачте

• Провод заземления

• Краткое руководство по установке

Прочее

Сертификаты

• FCC

• EN60601-1-2CE

• CE

• UL

• IP68

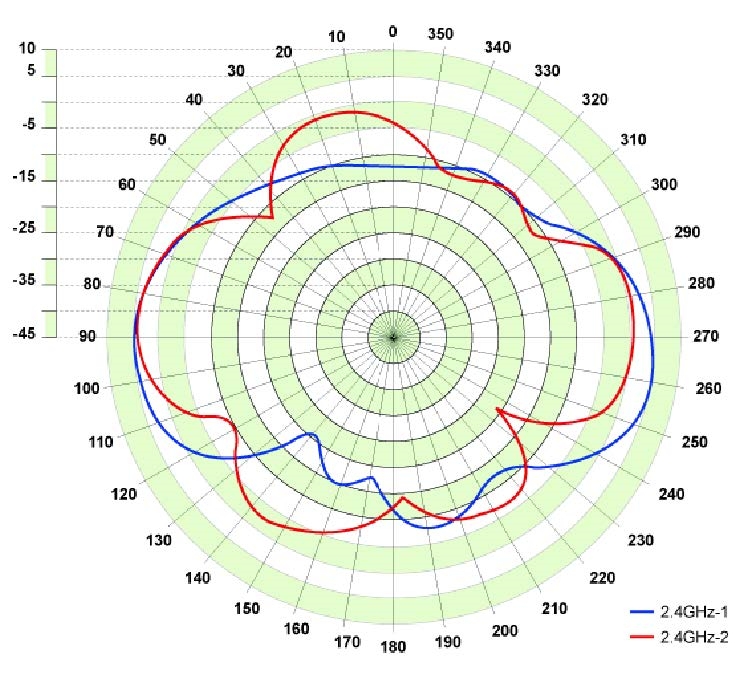

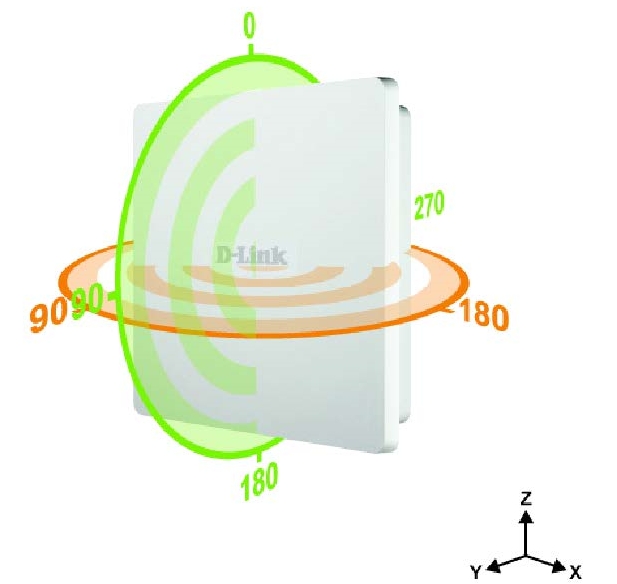

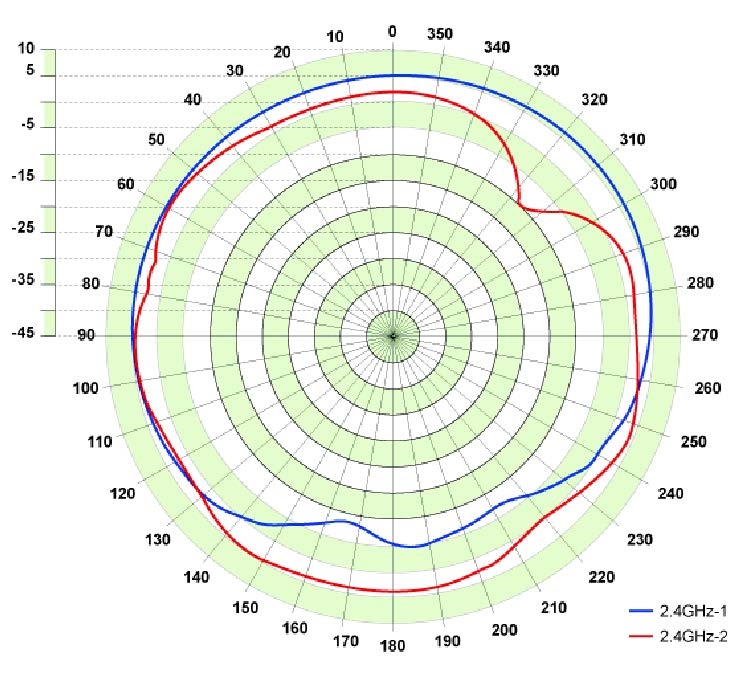

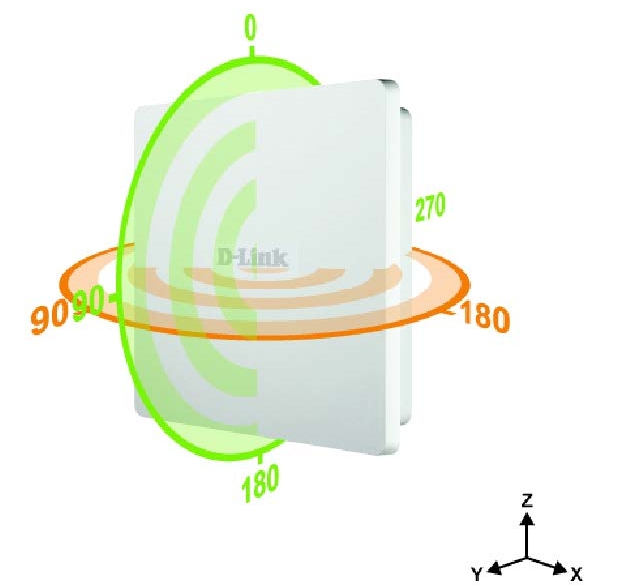

Антенны 2,4 ГГц при установке на стене
*Положение*	*Плоскость Н*	*Плоскость Е*

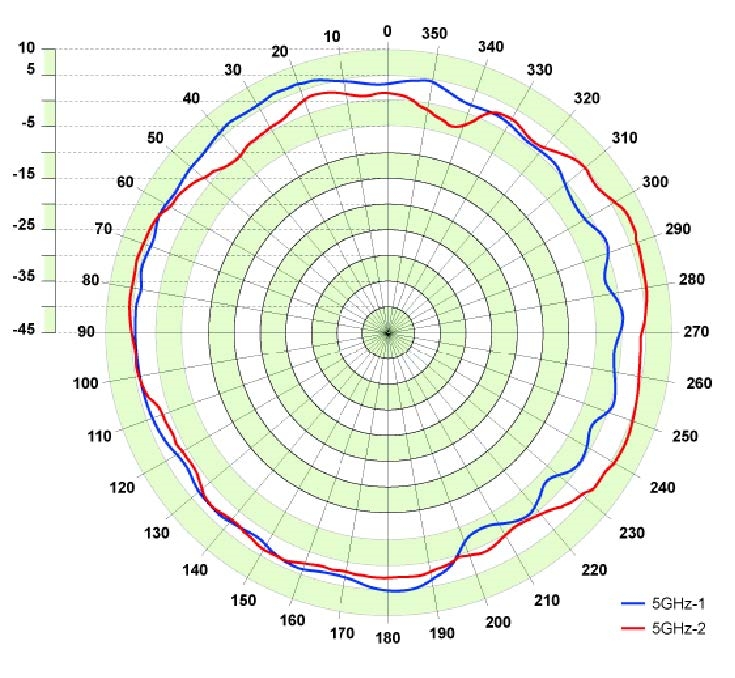

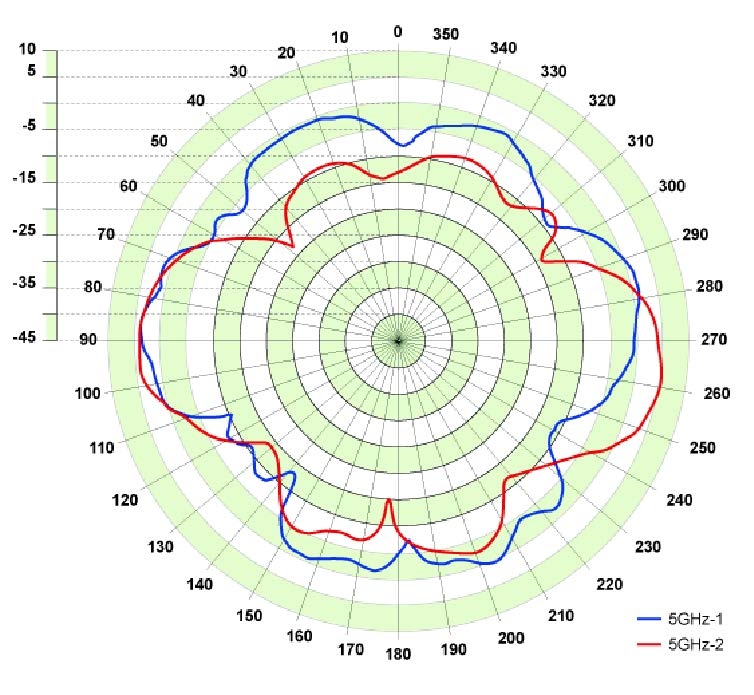

Антенны 5 ГГц при установке на стене
*Положение*	*Плоскость Н*	*Плоскость Е*

¹Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11ax и IEEE 802.11ac. Компания D-Link не гарантирует совместимость с будущими стандартами или совместимость с 802.11ax устройствами от других производителей. Реальная пропускная способность может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, а также факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, и служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды. Скорость беспроводного соединения до 2402 Мбит/с достигается при подключении к другим 802.11ax устройствам.

²Пожалуйста, помните, что диапазоны рабочих частот изменяются в зависимости от норм и законов отдельных стран. DAP-X3060OU может не поддерживать диапазоны частот 5,25-5,35 ГГц и 5,47-5,725 ГГц в определенных регионах.

Сертификаты

Заказ

DAP-X3060OU	Внешняя Wi-Fi 6 точка доступа AX3000, 2,4+5ГГц, 2.5GBase-T PoE, RJ45 Console
Совместимые беспроводные контроллеры
DNH-100	Контроллер для управления 100 ТД, 1x1000Base-T, 1xUSB 3.0, RJ45 Console
