DGS-1100-10/ME

Управляемый L2 коммутатор с 8 портами 10/100/1000Base-T и 2 комбо-портами 100/1000Base-T/SFP

Описание

Коммутатор DGS-1100-10/ME оснащен 8 портами 10/100/1000Base-T и 2 комбо-портами и предназначен для развертывания сетей Metro Ethernet. DGS-1100-10/ME выполнен в прочном и надежном корпусе и поддерживает функции Multicast для IPTV-приложений. Ethernet-порты оснащены встроенной защитой от статического электричества до 6 кВ. Наличие оптического порта SFP предоставляет возможность построения сетей FTTx.

Multicast
DGS-1100-10/ME предоставляет возможность работы с IPTV-сервисами  или любыми другими, основанными на передаче многоадресного трафика, пользующимися растущим спросом на рынке, благодаря поддержке таких функций как IGMP Snooping, Limited IP Multicast (Ограничение многоадресной рассылки по IP-адресам), ISM VLAN и MLD Snooping. Использование данных функций позволяет обеспечить оптимальную полосу пропускания с сохранением высокого качества передачи данных. Функция Limited IP Multicast позволяет создать профили многоадресной рассылки и связать их с портом или диапазоном портов для  того, чтобы разрешить или отклонить запросы на подключение к той или иной группе (каналу), отправляемые пользователями. Использование профилей значительно упрощает управление IPTV сервисом в случае, если пользователь меняет пакет услуг. При использовании функции ISM VLAN (IGMP Snooping Multicast VLAN) многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельном VLAN. При использовании функции ISM VLAN (IGMP Snooping Multicast VLAN) требуется настройка как на коммутаторе доступа, так и на L3 коммутаторе уровня агрегации. Экономия полосы пропускания достигается в случае просмотра одного и того же канала клиентами в разных VLAN, при этом не требуется отдельная копия многоадресного трафика для каждого из них в случае использования ISM VLAN. Функция MLD Snooping улучшает эффективность многоадресной рассылки и позволяет сократить расходы при переходе к IPv6.

Безопасность
DGS-1100-10/ME поддерживает также и функции безопасности. Благодаря использованию механизма Static MAC можно разрешить доступ только авторизованным устройствам. Port Security позволяет ограничить количество MAC-адресов, изучаемых на порту, и предотвратить flood-атаки, направленные на переполнение таблицы коммутации.

Высокая производительность и отказоустойчивость
Коммутатор DGS-1100-10/ME поддерживает широкий набор функций, обеспечивающих бесперебойную работу и упрощающих управление. Поддержка Loopback Detection предотвращает образование петель в сети. DGS-1100-10/ME также поддерживает QoS (Quality of Service). Пакеты можно классифицировать на основе содержимого и распределять в очереди с разным приоритетом обработки. Механизм приоритезации помогает дифференцировать трафик на основе требований к качеству обслуживания. Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом в 16 кбит/с для исходящего и входящего трафика. Коммутаторы также поддерживают функционал защиты от шторма (Storm Control), который позволяет избавиться от излишнего трафика.

Аутентификация
DGS-1100-10/ME поддерживает аутентификацию 802.1x на основе порта/узла, а также аутентификацию на основе локальной базы или RADIUS-сервера. Администраторы также могут поместить неавторизованных пользователей в Guest VLAN и назначить им ограниченные права доступа.

Управление
Настройка коммутатора может быть выполнена через Telnet, SNMP и HTTP. Удобный Web-интерфейс обеспечивает простоту управления. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и  характеристиках, таким образом, в соответствии с результатом поиска можно легко применить настройки к обнаруженным устройствам и получить графическое изображение топологии.

Поиск и устранение неисправностей
Коммутатор DGS-1100-10/ME позволяет администраторам выполнять быструю диагностику, поиск и устранение неисправностей. Функция диагностики позволяет определить длину подключенного кабеля, а также отобразить информацию о его состоянии. Поддержка данной функции обеспечивает удобный поиск и устранение проблем. Помимо этого, DGS-1100-10/ME поддерживает стандарт IEEE802.3ah, протокол канального уровня, предоставляющий администраторам возможность мониторинга состояния сети и быстрого обнаружения неисправностей на портах коммутатора.

Характеристики

Аппаратное обеспечение
Оперативная память
• 128 МБ
Flash-память
• 16 МБ
Интерфейсы
• 8 портов 10/100/1000Base-T
• 2 комбо-порта 100/1000Base-T/SFP
Индикаторы
• Power
• Link/Activity/Speed (на порт)
Кнопки
• Кнопка Power
• Кнопка Reset
Разъем питания
• Разъем для подключения питания (переменный ток)
Функционал
Стандарты и функции
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3az Energy-Efficient Ethernet
• Управление потоком IEEE 802.3x
Производительность
Коммутационная матрица
• 20 Гбит/с
Метод коммутации
• Store-and-forward
Размер таблицы МАС-адресов
• 8K записей
Макс. скорость перенаправления 64-байтных пакетов
• 14,88 Mpps
Буфер пакетов
• 512 КБ
Jumbo-фрейм
• До 10 Кбайт
Программное обеспечение
Функции уровня 2
• Таблица MAC-адресов: 8K
• Управление потоком
  - 802.3x
  - Предотвращение блокировок HOL
• Функция Loopback Detection
• Зеркалирование портов
  - One-to-One, Many-to-One
  - Поддержка 4 групп зеркалирования
Многоадресная рассылка уровня 2
• IGMP Snooping
  - IGMP v1/v2 Snooping, v3 Awareness
  - Поддержка 256 групп
  - IGMP Snooping Fast Leave на основе порта
• Аутентификация IGMP
• MLD Snooping
  - MLD v1/v2 Snooping
  - Поддержка 256 групп MLD Snooping (используемых совместно с IGMP Snooping)
  - MLD Snooping Fast Leave на основе узла
  - Limited IP Multicast (Ограничение многоадресной рассылки по IP-адресам)
VLAN
• 802.1Q Tagged VLAN
• Группы VLAN
  - Поддержка 128 статических групп VLAN
• Управляющий VLAN
• VLAN на основе порта
• ISM VLAN
• Double VLAN (Q-in-Q)
  - Q-in-Q на основе порта
Качество обслуживания (QoS)
• 8 очередей на порт
• Обработка очередей
  - Strict Priority
  - Weighted Round Robin (WRR)
• CoS на основе:
  - 802.1p
  - DSCP
• Управление полосой пропускания
  - На основе порта (входящее/исходящее, с минимальным значением 16 кбит/с)
Списки управления доступом (ACL)
• ACL на основе:
  - Порта коммутатора
  - Приоритета 802.1p
  - VLAN ID
  - MAC-адреса
  - Ether Type
  - TOS
  - IPv4/v6-адреса
  - DSCP
  - Типа протокола
  - Номера TCP/UDP-порта для IPv4/IPv6
  - ICMP
  - Класса IPv6-трафика
• Фильтрация интерфейса CPU
• До 150 профилей и 250 правил доступа для входящего трафика
Безопасность
• Port Security
  - Поддержка до 64 MAC-адресов на порт
• Сегментация трафика
• Защита от широковещательного/многоадресного/ одноадресного шторма
• D-Link Safeguard Engine
OAM
• Диагностика кабеля
• 802.3ah
• 802.3ah D-Link Unidirectional Link Detection (DULD)
AAA
• Аутентификация 802.1X
  - Управление доступом на основе порта/узла
• Гостевой VLAN
• Поддержка локальной базы/RADIUS-сервера
• Поддержка учетных записей RADIUS/TACACS+
• 3 уровня прав доступа пользователей
Управление
• Web-интерфейс
• Интерфейс командной строки (CLI)
• Telnet-сервер
• TFTP-клиент
• SNMP
  - Поддержка v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1:
  - Поддержка групп 1, 2, 3, 9
• LLDP
• DHCP-клиент
• DHCP Auto-Configuration
• DHCP Relay для IPv4/IPv6
• DHCP Relay Option 37/82
• Добавление тега PPPoE Circult-ID
• SNTP
• Просмотр загрузки CPU
• Шифрование паролей
Стандарты MIB/RFC
• RFC768 UDP
• RFC791 IP
• RFC792,2463, 4443 ICMPv4
• RFC793 TCP
• RFC826 ARP
• RFC 2474, 3260 Definition of the DS Field in the IPv4 and IPv6 Header
• RFC 1321, 2284, 2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC2571, RFC2572, RFC2573, RFC2574 SNMP
• RFC1981, RFC2460, RFC2461, 4861, RFC2462, 4862, RFC2464, RFC3513, 4291, RFC2893, 4213
• RFC1213 MIB II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS Authentication Client MIB
• RFC2620 RADIUS Accounting Client MIB
• Private MIB
Физические параметры
Размеры (Д x Ш x В)
• 190 x 120 x 38 мм
Вес
• 0,63 кг
Условия эксплуатации
Питание
• 100-240 В переменного тока, 50/60 Гц с выходной мощностью 12В/1А
Максимальная потребляемая мощность
• 7,9 Вт

Потребляемая мощность в режиме ожидания
• 3,4 Вт
Тепловыделение
• 7,9 Вт (26,97 БТЕ/час)
MTBF (часы)
• 706 061
Уровень шума
• 0 дБ
Система вентиляции
• Пассивная
Температура
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C
Влажность
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата
Комплект поставки
• Коммутатор DGS-1100-10/ME
• Адаптер питания
• Комплект для монтажа на стену
• 4 резиновые ножки
• Краткое руководство по установке
Прочее
Безопасность
• CE LVD
• UL/cUL
• CB
• BSMI
EMI
• CE Class В
• FCC Class В
• VCCI
• BSMI

Сертификаты

Заказ

DGS-1100-10/ME/A2A
Управляемый L2 коммутатор, 8х1000Base-T, 2хCombo 1000Base-T/SFP
Дополнительные SFP-трансиверы
DEM-210
SFP-трансивер, 100Base-LX (Duplex LC), 1310нм, одномод, до 15км
DEM-211
SFP-трансивер, 100Base-FX (Duplex LC), 1310нм, многомод, до 2км
DEM-310GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
DEM-311GT
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
DEM-312GT2
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
DEM-314GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
DEM-315GT
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
Дополнительные WDM SFP-трансиверы
DEM-220T
WDM SFP-трансивер, 100Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-220R
WDM SFP-трансивер, 100Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-330T/3KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
DEM-330R/3KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
DEM-330T/10KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
DEM-330R/10KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
DEM-331T/20KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-331R/20KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
DEM-331T/40KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
DEM-331R/40KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.

Изображения

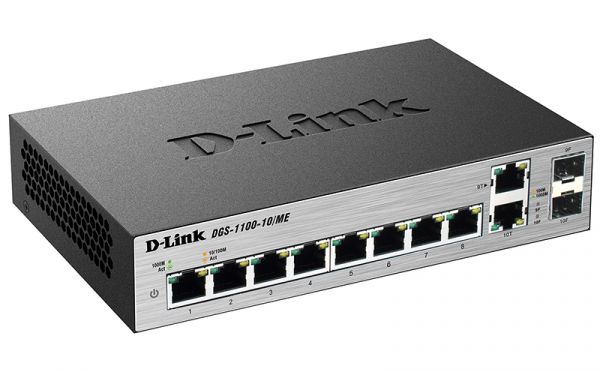

DGS-1100-10/ME/A
