DSL-2650U/RAEOL EOS
Описание
USB-порт
Маршрутизатор оснащен USB-портом для подключения USB-модема, при помощи которого Вы сможете оперативно подключаться к сети Интернет. Кроме того, Вы можете подключить к USB-порту маршрутизатора USB-накопитель, который будет использоваться в качестве сетевого диска, или принтер.
ADSL-порт и 4-портовый коммутатор, поддержка Ethernet WAN
Маршрутизатор оснащен ADSL-портом для подключения к ADSL-линии. Встроенный 4-портовый коммутатор маршрутизатора позволяет подключать компьютеры, оснащенные Ethernet-адаптерами, игровые консоли и другие устройства к Вашей сети. Кроме того, любой Ethernet-порт устройства можно использовать для подключения к выделенной Ethernet-линии.
Беспроводной интерфейс
Используя беспроводной маршрутизатор DSL-2650U, Вы сможете быстро организовать беспроводную сеть дома и в офисе, предоставив доступ к сети Интернет компьютерам и мобильным устройствам практически в любой точке (в зоне действия беспроводной сети). Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11b, 802.11g и 802.11n.
Безопасное беспроводное соединение
В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.
Кроме того, устройство оборудовано кнопкой для выключения/включения Wi-Fi-сети. В случае необходимости, например, уезжая из дома, Вы можете выключить беспроводную сеть маршрутизатора одним нажатием на кнопку, при этом устройства, подключенные к LAN-портам маршрутизатора, останутся в сети.
Расширенные возможности беспроводной сети
Возможность настройки гостевой Wi-Fi-сети позволит Вам создать отдельную беспроводную сеть с индивидуальными настройками безопасности и ограничением максимальной скорости. Устройства гостевой сети смогут подключиться к Интернету, но будут изолированы от устройств и ресурсов локальной сети маршрутизатора.
Безопасность
Беспроводной маршрутизатор DSL-2650U оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.
Встроенный сервис Яндекс.DNS обеспечивает защиту от вредоносных и мошеннических сайтов, а также позволяет ограничить доступ детей к «взрослым» материалам.
Простая настройка и обновление
Для настройки беспроводного маршрутизатора DSL-2650U используется простой и удобный встроенный web-интерфейс (доступен на двух языках – русском и английском). Удобный мастер настройки позволяет задать все необходимые параметры за несколько простых шагов. Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.
Характеристики
| Аппаратное обеспечение | |
| Процессор | • RTL8676 |
| Оперативная память | • 32 MБ, SDRAM |
| Flash-память |
• 8 МБ, SPI
|

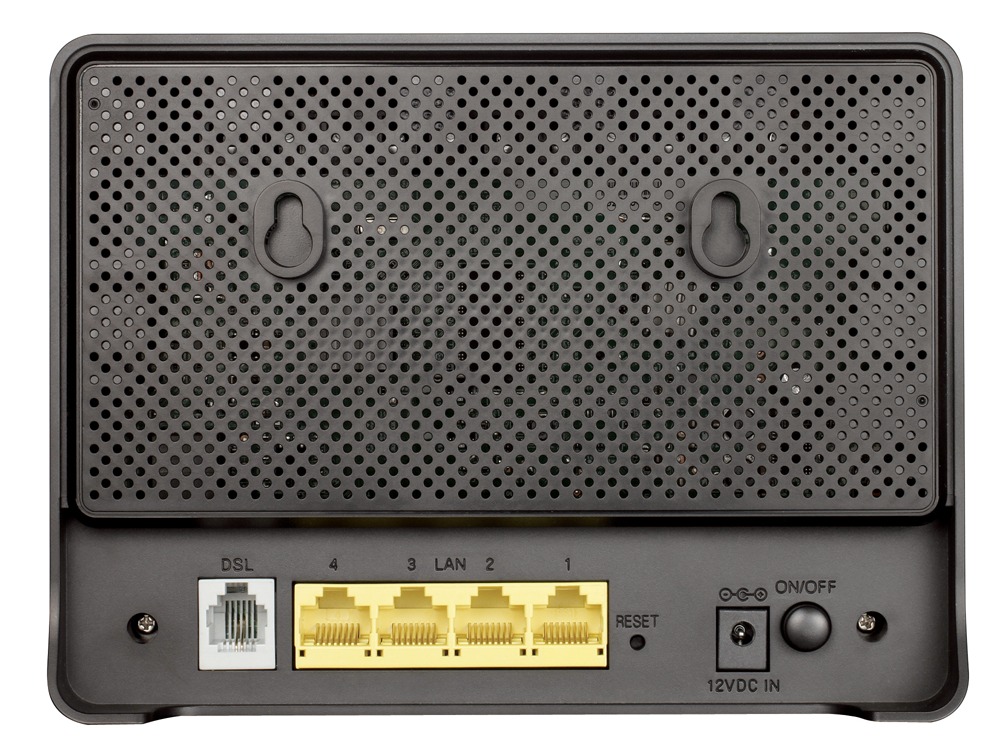

| Интерфейсы |
• Порт ADSL с разъемом RJ-11
• 4 порта LAN 10/100BASE-TX
• Порт USB 2.0
|

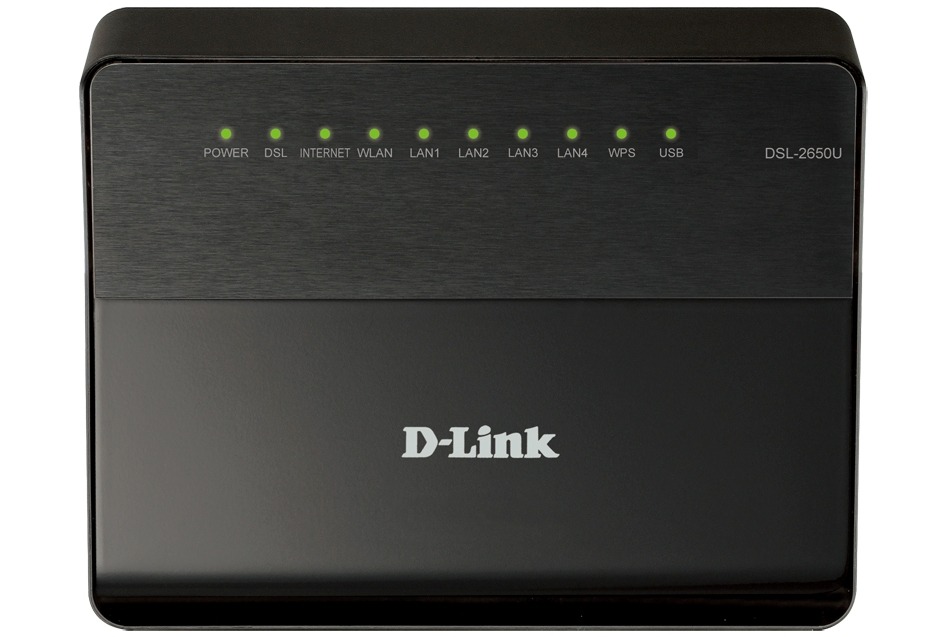

| Индикаторы |
• POWER
• DSL
• INTERNET
• WLAN
• 4 индикатора LAN
• WPS
• USB
|
| Кнопки |
• Кнопка ON/OFF для включения/выключения питания
• Кнопка RESET для возврата к заводским настройкам
• Кнопка WPS/WLAN для установки беспроводного соединения и включения/выключения беспроводной сети
|
| Антенна | • Внутренняя всенаправленная антенна с коэффициентом усиления 2 дБи |
| Разъем питания | • Разъем для подключения питания (постоянный ток) |
| Параметры DSL | |
| Стандарты ADSL |
• ADSL: Multi-mode, ANSI T1.413 Issue 2, ITU-T G.992.1 (G.dmt) Annex A, ITU-T G.992.2 (G.lite) Annex A, ITU-T G.994.1 (G.hs)
• ADSL2: ITU-T G.992.3 (G.dmt.bis) Annex A/L/M, ITU-T G.992.4 (G.lite.bis) Annex A
• ADSL2+: ITU-T G.992.5 Annex A/L/M
|
| Протоколы ATM/PPP |
• Инкапсуляция Ethernet в режимах моста и маршрутизатора
• Мультиплексирование на основе VC/LLC
• ATM Forum UNI3.1/4.0 PVC (до 8 PVC)
• Уровень адаптации ATM типа 5 (AAL5)
• Принципы и функции OAM ITU-T I.610, включая F4/F5 loopback
• ATM QoS
• PPP over ATM (RFC 2364)
• PPP over Ethernet (PPPoE)
• Поддержка функции Keep-alive для PPP-протоколов
|
| Программное обеспечение | |
| Типы подключения WAN |
• LTE
• 3G
• PPPoA
• PPPoE
• IPv6 PPPoE
• PPPoE Dual Stack
• IPoA
• Статический IPv4 / Динамический IPv4
• Статический IPv6 / Динамический IPv6
• Bridge
|
| Сетевые функции |
• DHCP-сервер/relay
• Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование префикса IPv6
• DNS relay
• Dynamic DNS
• Статическая IP-маршрутизация
• Статическая IPv6-маршрутизация
• IGMP Proxy
• IGMP snooping
• RIP
• Поддержка UPnP IGD
• Поддержка VLAN
• Поддержка функции ping со стороны внешней сети (WAN ping respond)
• Поддержка механизма SIP ALG
• Поддержка RTSP
• Резервирование WAN
|
| Функции межсетевого экрана |
• Преобразование сетевых адресов (NAT)
• Контроль состояния соединений (SPI)
• IP-фильтры
• MAC-фильтр
• URL-фильтр
• DMZ-зона
• Функция защиты от ARP- и DDoS-атак
• Виртуальные серверы
• Встроенный сервис контентной фильтрации Яндекс.DNS
|
| VPN | • IPsec/PPTP/L2TP/PPPoE pass-through |
| QoS |
• Группирование интерфейсов
• Приоритет VLAN (802.1p)
|
| Функции USB-интерфейса |
• USB-модем
o Автоматическое подключение к доступному типу поддерживаемой сети (4G/3G/2G)
o Включение/выключение проверки PIN-кода, смена PIN-кода2
• USB-накопитель
o Файловый браузер
o Принт-сервер
o Учетные записи для доступа к накопителю
o Встроенный сервер Samba/FTP/DLNA
o Встроенный torrent-клиент Transmission, возможность скачивания файлов на USB-накопитель и с него
|
| Управление |
• Локальный и удаленный доступ к настройкам по TELNET/WEB (HTTP/HTTPS)
• Web-интерфейс настройки и управления на двух языках (русский и английский)
• Обновление ПО маршрутизатора через web-интерфейс
• Автоматическое уведомление о наличии новой версии ПО
• Сохранение и загрузка конфигурации
• Возможность передачи журнала событий на удаленный сервер или подключенный USB-накопитель
• Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени
• Утилита ping
• Утилита traceroute
• Клиент TR-069
|
| Параметры беспроводного модуля | |
| Стандарты | • IEEE 802.11b/g/n |
| Диапазон частот | • 2400 ~ 2483,5 МГц |
| Безопасность беспроводного соединения |
• WEP
• WPA/WPA2 (Personal)
• МАС-фильтр
• WPS (PBC/PIN)
|
| Дополнительные функции |
• Информация о подключенных Wi-Fi-клиентах • Расширенные настройки • Гостевая Wi-Fi-сеть / поддержка MBSSID • Ограничение скорости беспроводной сети • Периодическое сканирование каналов, автоматический переход на более свободный канал |
| Скорость беспроводного соединения |
• IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
• IEEE 802.11n: от 6,5 до 150 Мбит/с (от MCS0 до MCS7)
|
|
Выходная мощность передатчика
Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране
|
• 802.11b: 16,5 ~ 18,5 дБм
• 802.11g: 13,5 ~ 16,5 дБм
• 802.11n: 13,5 ~ 16,5 дБм
|
| Схемы модуляции |
• 802.11b: CCK (11 и 5,5 Мбит/с), DQPSK (2 Мбит/с), DBPSK (1 Мбит/с), DSSS
• 802.11g: PSK/CCK, DBPSK, DQPSK, OFDM, BPSK, QPSK, 16QAM, 64QAM
• 802.11n: PSK/CCK, DBPSK, DQPSK, OFDM и др.
|
| Физические параметры | |
| Размеры (Д x Ш x В) | • 160 x 59 x 120 мм |
| Вес | • 210 г |
| Условия эксплуатации | |
| Питание | • Выход: 12 В постоянного тока, 1 А |
| Температура |
• Рабочая: от 0 до 40 °C
• Хранения: от -20 до 70 °C
|
| Влажность | • От 5% до 95% (без конденсата) |
| Комплект поставки | |
|
• Маршрутизатор DSL-2650U
• Адаптер питания постоянного тока 12В/1А
• Телефонный кабель с разъемом RJ-11
• Ethernet-кабель (CAT 5E)
• Сплиттер
• Документ «Краткое руководство по установке» (буклет)
|
| Поддерживаемые USB-модемы3 | |
| GSM |
• D-Link DWM-152C1 • D-Link DWM-156A6 • D-Link DWM-156A7 • D-Link DWM 156A8 • D-Link DWM-156C1 • D-Link DWM-157B1 • D-Link DWM-157B1 (Velcom) • D-Link DWM-158D1 • D-Link DWR-710 • Huawei E150 • Huawei E1550 • Huawei E156G • Huawei E160G • Huawei E169G • Huawei E171 • Huawei E173 (Megafon) • Huawei E220 • Huawei E3131 (MTS 420S) • Huawei E352 (Megafon) • Prolink PHS600 • Prolink PHS901 • ZTE MF112 • ZTE MF192 • ZTE MF626 • ZTE MF627 • ZTE MF652 • ZTE MF667 • ZTE MF668 • ZTE MF752 |
| LTE | • Huawei E3131 • Huawei E3272 • Huawei E3351 • Huawei E3372 • Huawei E367 • Huawei E392 • Megafon M100-1 • Megafon M100-2 • Megafon M100-3 • Megafon M100-4 • Megafon M150-1 • Megafon M150-2 • Quanta 1K6E (Beeline 1K6E) • MTS 824F • MTS 827F • Yota LU-150 • Yota WLTUBA-107 • ZTE MF823 • ZTE MF827 |
| Смартфоны в режиме модема | • Некоторые модели смартфонов под управлением ОС Android |
Сертификаты
Заказ
DSL-2650U/RA Беспроводной маршрутизатор ADSL2+ с поддержкой 3G/LTE/Ethernet WAN и USB-портом
Изображения
Загрузки
Список улучшений:
1. Исправлена работа DNS relay.
2. Исправлена работа TR-069.
3. Исправлена работа механизма Connect on demand для PPPoE соединения.
4. NTP включен по умолчанию.
5. Исправлена работа IP-фильтра при указании диапазона IP-адреса источника.
6. Исправлена работа удаленного доступа при выключенном NAT.
7. Исправлено отображение статистики DSL.
8. Исправлена работа с некоторыми 3G/LTE модемами.
9. Исправлены ошибки web-интерфейса.
10. Системные доработки.
Добавленный функционал:
1. Новый web-интерфейс "Anweb".
2. Добавлен улучшенный Мастер начальной настройки.
3. Добавлен расширенный Мастер настройки IPTV.
4. Добавлена принудительная смена SSID при первом подключении устройства.
5. Добавлена поддержка гостевой сети.
6. Добавлена поддержка «Резервирование WAN».
7. Добавлена возможность ограничения скорости передачи данных для беспроводной сети.
8. Добавлен функционал периодического сканирования для автовыбора беспроводного канала.
9. Добавлено отображение загрузки CPU и RAM на web-интерфейсе.
10. Добавлена возможность локального и удаленного доступа к настройкам по HTTPS.
11. Добавлены дополнительные настройки в разделах Ping и Traceroute.
12. Добавлена поддержка новых 3G/LTE модемов.
13. Добавлена возможность назначения произвольного имени хоста для IP-адреса в локальной сети.
Список улучшений:
1. Исправлена некорректная работа MAC-фильтра.
2. Исправлена работа TX Power.
3. Исправлен механизм переподключения РРРоЕ соединения.
4. Исправлена работа IP-фильтра при указании диапазона IP-адресов источника.
5. Улучшена стабильность сервисов IPTV под нагрузкой.
6. Улучшена стабильность и скорость соединений.
7. Исправлены ошибки web-интерфейса.
8. Исправлена работа с некоторыми 3G/LTE модемами.
9. Исправлена работа ATM QoS класс трафика CBR.
10. Ширина канала по умолчанию 40MHz.
11. Исправлены скорости по WiFi.
12. Системные доработки.
Добавленный функционал:
1. Добавлена возможность записи "Журнал событий" на внешний носитель.
2. Добавлена возможность изоляции клиентов беспроводной сети.
3. Добавлен WiFi radar при выборе wifi канала вручную.
4. Добавлена возможность вкл/выкл PPTP/L2TP/IPSec Pass Through (включить можно в разделе "Дополнительно" -> "Разное").
5. Добавлена возможность указать DNS адреса вручную.
6. Добавлена принудительная смена SSID при первом включении.
7. Добавлена возможность подключить смартфоны в режиме модема.
Список улучшений:
1. Улучшена работа URL-фильтра.
2. Исправлена возможность добавления букв в логине и пароле для доступа по протоколам SMB и FTP.
3. Улучшена работа функционала Transmission.
4. Улучшена стабильность работы устройства.
5. Исправлены ошибки Web-интерфейса.
6. Системные доработки.
Добавленный функционал:
1. Добавлена функция Yandex.DNS.
2. Новый WEB-интерфейс "Air".
3. Добавлена возможность восстановить MAC-адрес в соединениях режима EtherWAN.
4. Добавлена поддержка протокола IPV6. Добавлены соединения IPv6 PPPoE, PPPoE Dual Stack, динамический IPv6, статический IPv6.
5. Добавлен механизм автоматического создания 3G/LTE соединения при подключении модема.
6. Добавлена функция QoS в режиме EthreWAN для upload трафика.
Важно:
1. После сброса к заводским настройкам по умолчанию пароль к wi-fi сети - WPS PIN, указанный на стикере устройства.
2. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
3. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
Список улучшений:
1. Улучшена стабильность работы устройства.
2. Исправлена работа механизма DDNS.
3. Исправлена ошибка группирование интерфейсов.
4. Исправлена работа модуляции Annex M и Annex L.
5. Увеличена скорость WiFi ->WAN.
6. Системные доработки.
Добавленный функционал:
1. Добавлен клиент TR-069.
Список улучшений:
1. Исправлена работа механизма переподключения PPPoE соединения при переподключении dsl-линка.
2. Исправлена работа механизма переподключения PPPoE соединения в режиме EtherWAN.
3. Исправлена работа кнопки WPS/WLAN.
4. Улучшена стабильность PPPoE соединения.
