DWA-566EOL EOS

Беспроводной двухдиапазонный PCI Express адаптер N300

Описание

Использование двух частотных диапазонов
Беспроводной PCIe-адаптер Wireless N 300 D-Link поддерживает работу в двух диапазонах, обеспечивая передачу Интернет-трафика на частоте 2,4 ГГц и трансляцию мультимедиа на частоте 5 ГГц. Использование PCIe-адаптера D-Link серии Wireless 300 обеспечивает одновременный просмотр Web-страниц, загрузку файлов и передачу потокового HD видео без задержек.

Увеличенная скорость и расширенный радиус действия сети
Подключитесь к высокоскоростной беспроводной сети с помощью PCIe-адаптера D-Link серии Wireless N 300. Расширенный радиус действия и увеличенная скорость гарантируют быстрое и надежное соединение в любом месте вашего дома.

Преимущества PCI Express
Технология PCI Express обеспечивает высокую пропускную способность и увеличенную производительность и позволяет подключать адаптер DWA-566 к любому PCIe слоту компьютера – x1, x4, x8, или x16.

Простая установка и использование
Мастер по установке содержит пошаговые инструкции, с помощью которых можно легко и быстро подключиться к беспроводной сети даже в случае отсутствия опыта работы с сетями. Также в комплект поставки входит утилита управления беспроводными подключениями (D-Link Wireless Manager), которая позволяет сохранять профили наиболее часто используемых беспроводных сетей.

Характеристики

Стандарты
• IEEE 802.11a
• IEEE 802.11b
• IEEE 802.11g
• IEEE 802.11n

Схема MIMO
2x2

Интерфейсы
• PCIe x1, соответствие стандартным слотам PCIe x1/x4/x8/x16
• Полноразмерная и половинная крепежные скобы включены в комплект поставки

Диапазон частот
• Диапазон 2.4 ГГц: от 2.4 до 2.4835 ГГц
• Диапазон 5 ГГц: от 5.15 до 6.825 ГГц

Антенна
Две съемные дипольные антенны с коэффициентом усиления 2 dBi

Скорость беспроводного соединения*
• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 54 Мбит/с
• IEEE 802.11b: 11, 5.5, 2, и 1 Мбит/с
• IEEE 802.11g: 6, 9, 12, 18, 24, 36, 54 Мбит/с
• IEEE 802.11n: 6.5~300 Мбит/с

Выходная мощность передатчика
• IEEE 802.11a
  16± 2dBm при 6/24  Мбит/с
  16± 2dBm при 36  Мбит/с
  14± 2dBm при 48  Мбит/с
  12± 2dBm при 54  Мбит/с
• IEEE 802.11b
  18dBm(± 2dB) при 1,2,5.5,11 Мбит/с
• IEEE 802.11g
  18± 2dBm при 6/24  Мбит/с
  18± 2dBm при 36  Мбит/с
  17± 2dBm при 48  Мбит/с
  16± 2dBm при 54  Мбит/с
• IEEE 802.11n
2.4ГГц/HT 20 2.4ГГц/HT 40
18± 2dBm при MCS0/MCS8
18± 2dBm при MCS1/MCS3/MCS9/MCS11
18± 2dBm при MCS4/MCS12
18± 2dBm при MCS5/MCS13
17± 2dBm при MCS6/MCS14
16± 2dBm при MCS7/MCS15
13± 2dBm при MCS0/MCS8
13± 2dBm при MCS1/MCS3/MCS9/MCS11
13± 2dBm при MCS4/MCS12
13± 2dBm при MCS5/MCS13
13± 2dBm при MCS6/MCS14
13± 2dBm при MCS7/MCS15
5ГГц/HT 20 5ГГц/HT 20
13±2dBm при MCS0/ MCS8
13±2dBm при MCS1/MCS3/MCS9/MCS11
13± 2dBm при MCS4
12± 2dBm при MCS5
11±2dBm при MCS6
8±2dBm при MCS7
13±2dBm при MCS12
12±2dBm при MCS13
11±2dBm при MCS14
7±2dBm при MCS15
13±2dBm при MCS0/ MCS8
13±2dBm при MCS1/MCS3/MCS9/MCS11
13±2dBm при MCS4
11±2dBm при MCS5
10±2dBm при MCS6
8±2dBm при MCS7
12±2dBm при MCS12
11±2dBm при MCS13
10±2dBm при MCS14
7±2dBm при MCS15
Чувствительность приемника
• IEEE 802.11a
  –82dBm при 6 Мбит/с
  –81dBm при 9 Мбит/с
  –79dBm при 12 Мбит/с
  –77dBm при 18 Мбит/с
  –74dBm при 24 Мбит/с
  –70dBm при 36 Мбит/с
  –66dBm при 48 Мбит/с
  –65dBm при 54 Мбит/с
• IEEE 802.11b
  -76dBm при 1 Мбит/с
  -76dBm при 2 Мбит/с
  -76dBm при 5.5 Мбит/с
  -76dBm for 11 Мбит/с
• IEEE 802.11g
  –82dBm при 6 Мбит/с
  –81dBm при 9 Мбит/с
  –79dBm при 12 Мбит/с
  –77dBm при 18 Мбит/с
  –74dBm при 24 Мбит/с
  –70dBm при 36 Мбит/с
  –66dBm при 48 Мбит/с
  –65dBm при 54 Мбит/с
• IEEE 802.11n
2.4ГГц/HT 20 2.4ГГц/HT 40
–80dBm при MCS0
–77dBm при MCS1
–75dBm при MCS2
–72dBm при MCS3
–68dBm при MCS4
–64dBm при MCS5
–63dBm при MCS6
–62dBm при MCS7
–77dBm при MCS0
–74dBm при MCS1
–72dBm при MCS2
–69dBm при MCS3
–65dBm при MCS4
–61dBm при MCS5
–60dBm при MCS6
–59dBm при MCS7
5ГГц/HT 20 5ГГц/HT 40
–80dBm при MCS0
–77dBm при MCS1
–75dBm при MCS2
–72dBm при MCS3
–68dBm при MCS4
–64dBm при MCS5
–63dBm при MCS6
–62dBm при MCS7
–77dBm при MCS0
–74dBm при MCS1
–72dBm при MCS2
–69dBm при MCS3
–65dBm при MCS4
–61dBm при MCS5
–60dBm при MCS6
–59dBm при MCS7

Безопасность
• Wi-Fi Protected Access (WPA и WPA2)
• WEP-шифрование данных 64/128-бит
• Wi-Fi Protected Setup - PIN и PBC

Индикатор диагностики
Link/Activity

Сертификаты

Заказ

DWA-566   Беспроводной двухдиапазонный PCI Express адаптер N300

Изображения

DWA-566/A1

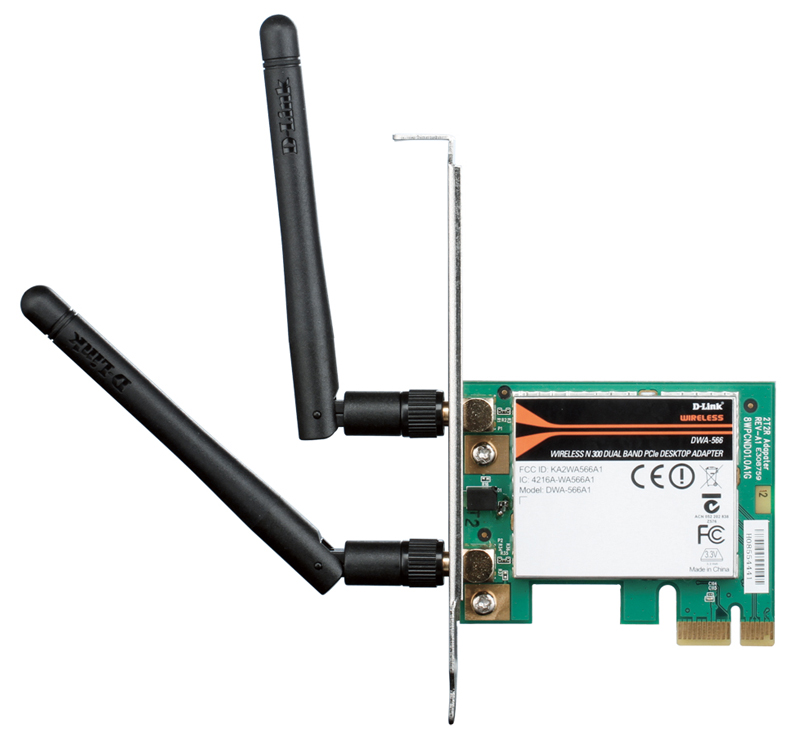

Вид спереди

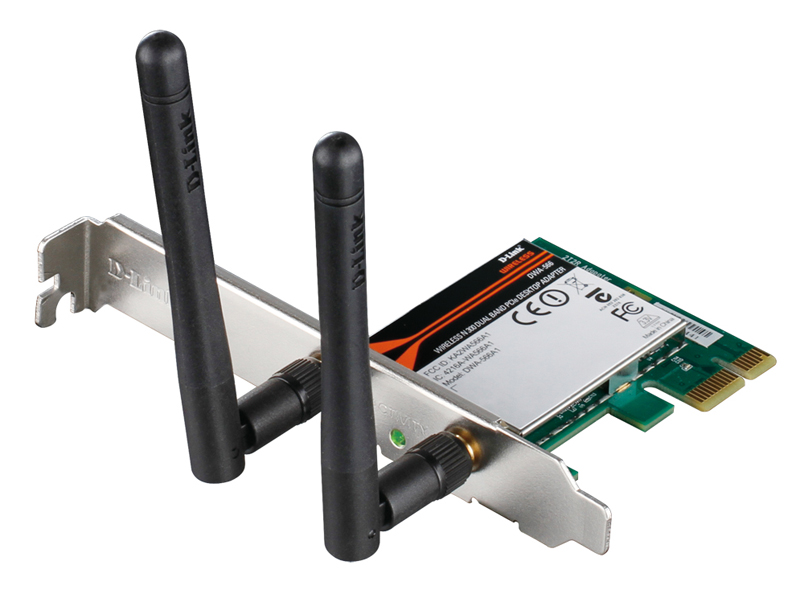

Вид слева
