DMS-1100-10TS

Настраиваемый L2 коммутатор с 8 портами 100/1000/2.5GBase-T и 2 портами 10GBase-X SFP+
Қайдан сатып алу керек

Сипаттамасы

Настраиваемый коммутатор DMS-1100-10TS оснащен 8 портами 2.5GBase-T для подключения по витой паре, а также 2 портами 10GBase-X SFP+, применяемыми для организации подключения к высокоскоростной магистрали. Благодаря поддержке технологии 2.5 Gigabit Ethernet данный коммутатор является идеальным решением для работы с беспроводными точками доступа 802.11ac Wave 2, а 10-гигабитные uplink-порты SFP+ обеспечивают соединение с высокой пропускной способностью при организации более крупной локальной сети.

Легкая интеграция в существующую сеть и защита инвестиций
Коммутатор DMS-1100-10TS поддерживает стандарт IEEE 802.3bz 2.5GBase-T, что позволяет передавать данные на скорости до 2,5 Гбит/с, используя кабели категории 5e, на расстояние до 100 м. Используя технологию IEEE 802.3bz, DMS-1100-10TS повышает эффективность существующей кабельной инфраструктуры, позволяет реализовать все преимущества беспроводных точек доступа 802.11ac Wave 2 и значительно увеличить полосу пропускания, сохраняя при этом инвестиции пользователя и соответствуя требованиям завтрашнего дня. Обратная совместимость со стандартом IEEE 802.3ab 1000Base-T обеспечивает легкую интеграцию данного коммутатора в существующую сеть Gigabit Ethernet.

Функции уровня 2
Коммутатор DMS-1100-10TS поддерживает полный набор функций уровня 2, включая Port Mirroring, Spanning Tree Protocol (STP) и Link Aggregation Control Protocol (LACP). Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля.

Удобное управление
Коммутатор DMS-1100-10TS поддерживает управление с помощью утилиты D-Link Network Assistant. Данная утилита обеспечивает автоматическое обнаружение и отображение на экране коммутаторов D-Link серии Smart, принадлежащих одному и тому же сегменту сети L2. Благодаря этой утилите пользователю не нужно менять IP-адрес своего компьютера, что упрощает начальную установку коммутатора. Пользователю доступна расширенная конфигурация и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения. Коммутатор DMS-1100-10TS также поддерживает программу D-View 7. D-View 7 является системой сетевого управления, которая позволяет управлять наиболее важными параметрами, такими как работоспособность, надежность, гибкость и безопасность.

Типовые решения с использованием мультигигабитного оборудования D-Link
Решения на базе мультигигабитного коммутатора DMS-1100-10TS и сетевого адаптера DGE-562T предназначены для применения в крупных корпоративных вычислительных сетях и на предприятиях малого и среднего бизнеса для увеличения пропускной способности сетевой инфраструктуры без дополнительных инвестиций на модернизацию существующей кабельной системы.

Мультигигабитное решение D-Link обеспечивает:
  • подключение к магистрали сети на скорости до 10 Гбит/с;
  • доступ к серверам на скорости до 2,5 Гбит/с;
  • модернизацию рабочих мест сотрудников для работы с требовательными к пропускной способности приложениями.

Схема 1. Использование коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T для повышения производительности ЛВС без модернизации сетевой инфраструктуры


Схема 2. Использование коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T для повышения производительности группы серверов без модернизации сетевой инфраструктуры


Схема 3. Использование коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T для организации высокопроизводительных рабочих групп с высокоскоростным доступом к серверам


Схема 4. Пример использования коммутатора DMS-1100-10TS и сетевых адаптеров DGE-562T в корпоративной ЛВС

Сипаттамалары

Аппаратное обеспечение
Процессор
• Marvell 98DX3236 (800 МГц)
Оперативная память
• 256 МБ
Flash-память
• 128 МБ
Интерфейсы
• 8 портов 100/1000/2.5GBase-T
• 2 порта 10GBase-X SFP+
Индикаторы
• Power
• Fan Error
• Link/Activity/Speed (на порт)
Кнопки
• Кнопка Reset
Сетевые кабели для 2.5GBase-T
• Кат. 5e (макс. 100 м)
Разъем питания
• Разъем для подключения питания (переменный ток)
Функционал
Стандарты и функции
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3bz 2.5GBase-T
• IEEE802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех медных портах
Производительность
Коммутационная матрица
• 80 Гбит/с
Метод коммутации
• Store-and-forward
Макс. скорость перенаправления 64-байтных пакетов
• 59,52 Mpps
Размер таблицы MAC-адресов
• 16K записей
Буфер пакетов
• 1,5 МБ
Jumbo-фрейм
• 9 КБ
Программное обеспечение
Функции уровня 2
• Управление потоком
   - 802.3x
   - Предотвращение блокировок HOL
• IGMP Snooping
   - IGMP v1/v2/v3 Snooping
   - Поддержка до 192 групп (совместно с MLD Snooping)
   - IGMP Snooping Querier
   - IGMP Snooping Fast Leave
• MLD Snooping
   - MLD v1/v2 Snooping
   - Поддержка до 192 групп (совместно с IGMP Snooping)
   - MLD Snooping Querier
   - MLD Snooping Fast Leave
• Link Aggregation
   - 802.1AX
   - 802.3ad
   - Макс. 8 групп на устройство/8 портов на группу
• Loopback Detection v4.07
• LLDP
• LLDP-MED
• Зеркалирование портов
   - One-to-One
  - Many-to-One
   - Поддержка зеркалирования для входящего/исходящего трафика
• Статистика
   - Tx Ok
   - Tx Error
   - Rx Ok
   - Rx Error
• Spanning Tree Protocol
   - 802.1D STP
   - 802.1w RSTP
• ERPS (Ethernet Ring Protection Switching)
   - G.8032 ERPS single ring
   - Макс. 16 узлов на кольцо
VLAN
• 802.1Q
• VLAN на основе портов
• Auto Surveillance VLAN 2.01
• Voice VLAN
• Asymmetric VLAN
• Группы VLAN
   - 4094 группы VLAN
   - Макс. 4094 VLAN
Качество обслуживания (QoS)
• 802.1p
• 8 очередей на порт
• Механизмы обработки очередей:
   - Strict
   - Weighted Round Robin (WRR)
• Управление полосой пропускания
   - На основе порта (входящее/исходящее)
Безопасность
• D-Link Safeguard Engine
• Сегментация трафика
• Защита от широковещательного/многоадресного/одноадресного шторма
• Предотвращение атак DoS
• SSLv3/TLS 1.2
   - Поддержка IPv4/IPv6
OAM
• Диагностика кабеля
• Восстановление заводских настроек по умолчанию
AAA
• Trusted Host
Управление
• Web-интерфейс (поддержка IPv4/IPv6)
• Мастер установки Smart Wizard
• Утилита D-Link Network Assistant
• SNTP
• SNMP
   - Поддержка v1/v2c
• SNMP Trap
• Системный журнал
• BootP/DHCP-клиент
• TFTP-клиент
• D-Link Discovery Protocol (DDP)
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигурации
• Ping
Технология Green
• Экономия электроэнергии за счет:
   - Выключения индикаторов
   - Определения статуса соединения
   - Выключения портов
   - Использования спящего режима
Стандарты MIB/RFC
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 1213 MIB II
• RFC 1493 Bridge MIB
• RFC 1907 SNMPv2 MIB
• RFC 4363 IEEE 802.1p MIB
• ZoneDefense MIB
• Private MIB
Физические параметры
Размеры (Д x Ш x В)
• 440 x 210 x 44 мм
Вес
• 2,53 кг
Условия эксплуатации
Питание
• От 100 до 240 В переменного тока
Потребляемая мощность
• В режиме ожидания: 21,6 Вт
• Максимальная потребляемая мощность: 33,7 Вт
Тепловыделение
• 114,96 БТЕ/час
MTBF (часы)
• 378 023
Уровень шума
• При низкой скорости вентилятора: 38,4 дБ
• При высокой скорости вентилятора: 46,5 дБ
Система вентиляции
• Вентилятор Smart
Температура
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C
Влажность
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
Комплект поставки
• Коммутатор DMS-1100-10TS
• Кабель питания
• Фиксатор для кабеля питания
• 4 резиновые ножки
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Комплект для монтажа
• Краткое руководство по установке
Прочее
EMI
• CE
• FCC
• C-Tick
• VCCI
• BSMI
• CCC
Безопасность
• cUL
• CB
• CE
• CCC
• BSMI

1Доступно в будущих версиях программного обеспечения.

Сертификаттар

Тапсырысқа арналған ақпарат

DMS-1100-10TS/A1A
Настраиваемый L2 коммутатор, 8x2.5GBase-T, 2x10GBase-X SFP+
Дополнительные пассивные кабели 10G SFP+
DEM-CB100S
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м
DEM-CB300S
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м
DEM-CB700S
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м
Дополнительные трансиверы SFP
DEM-310GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
DEM-311GT
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
DEM-312GT2
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
DEM-314GT
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
DEM-315GT
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
DGS-712
SFP-трансивер, 1000Base-T (RJ45), до 100м
Дополнительные трансиверы WDM SFP
DEM-330T/10KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
DEM-330R/10KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
DEM-331T/40KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
DEM-331R/40KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
DEM-331T/20KM
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
DEM-331R/20KM
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
Дополнительные трансиверы SFP+
DEM-431XT
Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м
DEM-432XT
Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км
DEM-433XT
Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км1
DEM-434XT
Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км1
DEM-435XT
Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м
Дополнительные трансиверы WDM SFP+
DEM-436XT-BXD
WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 40км1
DEM-436XT-BXU
WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 40км1
Дополнительное программное обеспечение
DV-700-N1000-LIC
Лицензия D-View 7.0, поддержка 1000 дополнительных узлов
DV-700-N500-LIC
Лицензия D-View 7.0, поддержка 500 дополнительных узлов
DV-700-N250-LIC
Лицензия D-View 7.0, поддержка 250 дополнительных узлов
DV-700-N100-LIC
Лицензия D-View 7.0, поддержка 100 дополнительных узлов
DV-700-N50-LIC
Лицензия D-View 7.0, поддержка 50 дополнительных узлов
DV-700-N25-LIC
Лицензия D-View 7.0, поддержка 25 дополнительных узлов
DV-700-P100-LIC
Лицензия D-View 7.0, поддержка 100 дополнительных промежуточных серверов
DV-700-P50-LIC
Лицензия D-View 7.0, поддержка 50 дополнительных промежуточных серверов
DV-700-P25-LIC
Лицензия D-View 7.0, поддержка 25 дополнительных промежуточных серверов
DV-700-P10-LIC
Лицензия D-View 7.0, поддержка 10 дополнительных промежуточных серверов
DV-700-P5-LIC
Лицензия D-View 7.0, поддержка 5 дополнительных промежуточных серверов
1Работа на коротких расстояниях возможна только с использованием аттенюатора (в зависимости от используемых портов не входит в комплект поставки).

Кескіндері

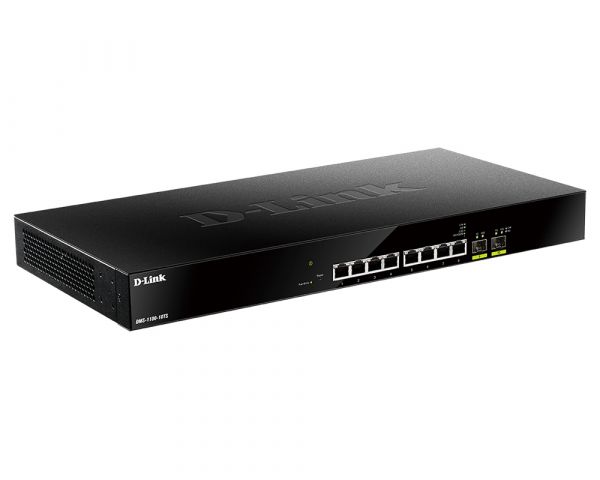

DMS-1100-10TS/A
Вид спереди
Вид справа
Вид сзади
