Введение

Ниже будет описан процесс настройки adsl оборудования D-Link на примере DSL-300G и DSL-500G. Все устройства имеют подробный встроенный help, который поможет разобраться в назначении тех или иных параметров. Процесс настройки маршрутизатора DSL-504G со встроенным 4-х портовым коммутатором полностью идентичен настройке DSL-500G, поэтому все примеры будут для 500G. Настройка будет описана с учетом того, что все устройства имеют конфигурацию по умолчанию.

1. RFC1483

Данный тип инкапсуляции еще носит название Ethernet over ATM. В этом случае adsl устройства работают как прозрачные мосты. На рис. схематично показана инкапсуляция протоколов при использовании RFC1483.

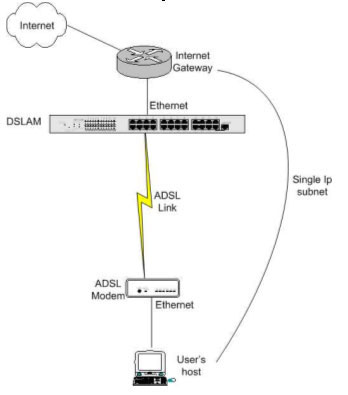

Типичная схема сети при использовании RFC1483 выглядит следующим образом:

Настройка DSL-300G для работы в режиме RFC1483.

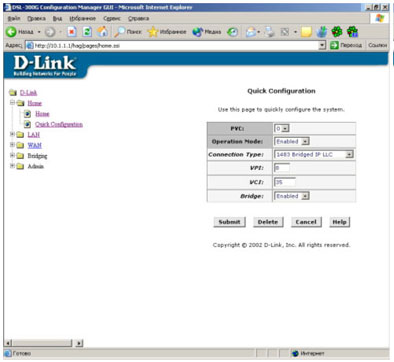

  • Home->QuickConfiguration



  • Выставляем значения Connection Type, VPI, VCI в соответствии с выданными провайдером. Все остальное оставляем без изменений.
  • Жмем Submit
  • Эти же параметры можно изменить другим способом: Bridging->ATM VCC. Нажмите на значок Edit в столбце Action. В появившемся окне надо выставить значения VPI, VCI, Mux type в соответствии с указанными провайдером (ДАННЫЕ ЗНАЧЕНИЯ ЗАДАЮТСЯ НА DSLAM-е ПРОВАЙДЕРА).
  • Admin->Commit&Reboot->Commit
  • Все, настройка на этом закончена.

Настройка DSL-500G для работы в режиме RFC1483.

В этом случае может быть два варианта:
а)DSL-500G может использоваться как прозрачный бридж

  • Home->QuickConfiguration



  • Connection Type ставим в 1483 Bridged IP LLC или 1483 Bridged IP VC-Mux (в зависимости от требований провайдера)
  • VPI/VCI выставляется согласно требованиям провайдера
  • Переключатель Bridge ставим в Enable
  • Default Route - в disable
  • Use DNS - в disable, жмем submit
  • Services->Nat->Disable, жмем submit
  • Admin->Commit&Reboot->Commit
  • На этом настройка закончена

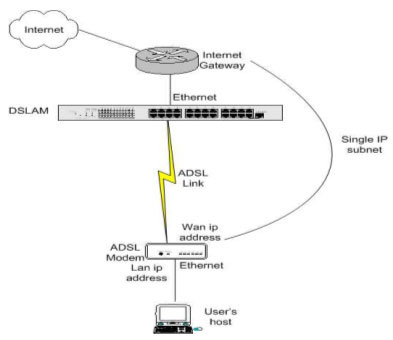

б)DSL-500G может использоваться как маршрутизатор с NAT. В этом случае WAN интерфейсом является ADSL интерфейс, а LAN - Ethernet. Схема сети выглядит следующим образом:

Т.е. в этом случае реальный ip адрес находится не на сетевом адаптере хоста, а на wan интерфейсе маршрутизатора DSL-500G.
Настройка в этом случае осуществляется так:

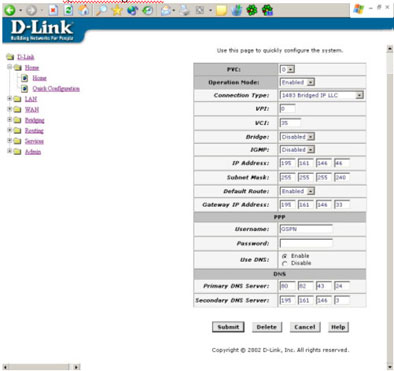

  • Home->QuickConfiguration



  • Connection Type ставим в 1483 Bridged IP LLC или 1483 Bridged IP VC-Mux (в зависимости от требований провайдера)
  • VPI/VCI выставляется согласно требованиям провайдера
  • Переключатель Bridge ставим в Disable
  • В полях ip address и subnet mask прописываем ip адрес и маску подсети, выданные провайдером
  • Default Route - в enable
  • В поле Gateway IP Address прописываем адрес шлюза по умолчанию
  • Use DNS - в enable
  • Ниже задаем ip адреса DNS сервера(ов)
  • Жмем Submit

На вкладке LAN можно задать ip адрес LAN интерфейса и параметры встроенного DHCP сервера. Т.к. данные настройки не относятся к ADSL, мы их рассматривать не будем.

  • Убедимся, что в Services->Nat переключатель стоит в enable.
  • Admin->Commit&Reboot->Commit
  • На этом настройка закончена

2. RFC 2516 PPPoE

При использовании этого типа инкапсуляции абонентское ADSL устройство становится клиентом pppое. На рис. схематично показана инкапсуляция протоколов при использовании RFC2516:

На DSLAM-е при этом используется инкапсуляция RFC1483! В принципе сессию PPPoE можно запустить, даже если adsl устройства стоят в режиме прозрачного моста, но для этого требуется поддержка операционной системой клиента pppoe (встроенный клиент есть только в WindowsXP).

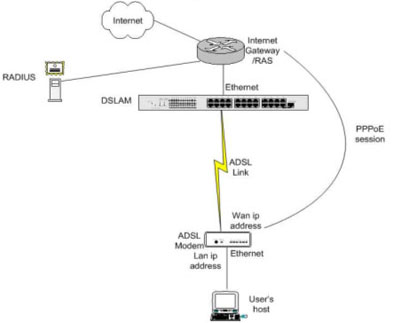

Схема сети при использовании pppoe:

Основные принципы работы pppoe:

  1. До начала работы клиент не имеет ip адреса
  2. С помощью широковещательных Ethernet запросов клиент находит необходимый ему RAS (AC) и проходит на нем авторизацию (с помощью имя пользователя/пароля)
  3. После успешной авторизации ему динамически присваивается ip адрес.

Приступим к настройке оборудования для использования pppoe.
Настройка DSL-500G в качестве pppoe клиента:

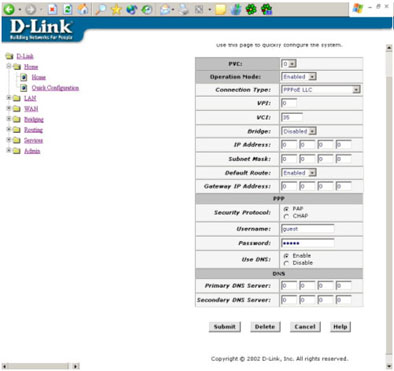

  • Home->QuickConfiguration



  • Connection Type ставим в PPPoE LLC или PPPoE VC-Mux (в зависимости от требований провайдера)
  • VPI/VCI выставляется согласно требованиям провайдера
  • Выбираем Security Protocol в соответствии с требованиями провайдера
  • Вписываем нужные значения в поле username и password
  • Жмем submit
  • Admin->Commit&Reboot->Commit

Можно увидеть, что данное окно не позволяет задать некоторые параметры PPPoE соединения (такие как Service Name например). Если задать эти параметры все же необходимо, то надо выполнить следующие действия:

  • WAN->PPP здесь удаляем интерфейс ppp-0, который присутствует в системе по умолчанию.

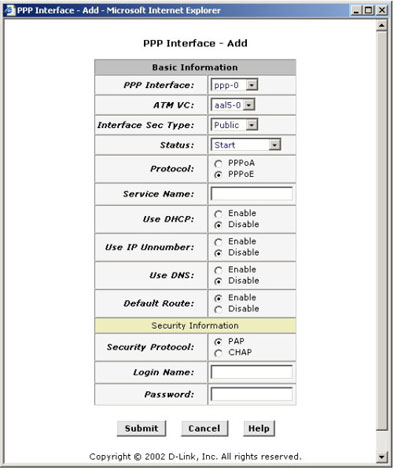

  • Жмем на кнопочку Add. Всплывет такое окно:



  • В нем задаем Service Name
  • Если нужно, чтобы роутер получал ip адрес динамически от провайдера, то ставим переключатель Use DHCP в Enable
  • Use DNS в Enable (в этом случае если adsl роутером является DHCP сервером для хостов во внутренней подсети, он будет передавать им ip адреса DNS серверов провайдера)
  • Выбираем тип протокола авторизации
  • Задаем логин и пароль
  • Все остальные поля не трогаем
  • Жмем Submit
  • Admin->Commit&Reboot->Commit

Замечание: существует еще несколько подтипов PPPoE соединений (например, unnumbered), которые здесь не приведены, т.к. с одной стороны они являются довольно трудными для понимания, а с другой - не так часто используются.
