DAP-1620/B

Беспроводной двухдиапазонный повторитель АС1300 Wave 2 c поддержкой MU-MIMO и 2 внешними антеннами

Описание

Беспроводной интерфейс

Беспроводной повторитель DAP-1620 – это портативное устройство, которое позволит Вам увеличить радиус действия беспроводной сети. Повторитель поддерживает работу с устройствами стандартов 802.11a, 802.11b, 802.11g, 802.11n и 802.11ac. DAP-1620 обеспечивает надежное беспроводное соединение на скорости до 867 Мбит/с в частотном диапазоне 5 ГГц с помощью стандарта 802.11ac и до 400 Мбит/с в диапазоне 2,4 ГГц. Одновременная работа в диапазонах 2,4 ГГц и 5 ГГц позволяет использовать беспроводную сеть для широкого круга задач.

Безопасное беспроводное соединение

В устройстве реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, несколько режимов работы (повторитель, клиент, точка доступа), а также позволяет использовать технологии WPS и WMM.

Расширенные возможности беспроводной сети

Функция Super MESH¹ позволяет быстро объединить большое количество устройств D-Link с поддержкой функции Super MESH в единую транспортную сеть, например, в случаях когда требуется обеспечить качественное покрытие Wi-Fi без «мертвых зон» в условиях сложных планировок современных квартир, коттеджей или необходимо создать крупную временную Wi-Fi-сеть при организации выездных мероприятий.

Технология Multi-user MIMO позволяет распределить ресурсы повторителя для эффективного использования Wi-Fi-сети несколькими беспроводными клиентами, сохраняя высокую скорость для потоковой передачи мультимедиа в высоком качестве, игр без задержек и быстрой передачи больших файлов.

Использование технологии Transmit Beamforming позволяет динамически менять диаграмму направленности антенн и перераспределять сигнал точно в сторону беспроводных устройств, подключенных к повторителю.

Функция интеллектуального распределения Wi-Fi-клиентов будет полезна для сетей, состоящих из нескольких точек доступа или маршрутизаторов D-Link – настроив работу функции на каждом из них, Вы обеспечите подключение клиента к точке доступа (маршрутизатору, повторителю) с максимальным уровнем сигнала.

Порт LAN

Беспроводной повторитель DAP-1620 оснащен LAN-портом Gigabit Ethernet для подключения проводного клиента или подключения к проводному маршрутизатору.

Индикатор уровня сигнала

Индикатор наглядно показывает уровень сигнала беспроводной сети, к которой подключен беспроводной повторитель DAP-1620. Благодаря этому Вы можете легко найти лучшее место для размещения повторителя.

Безопасность

Поддержка протокола SSH повышает безопасность при удаленной настройке повторителя и управлении им за счет шифрования всего передаваемого трафика, включая пароли.

Также в повторителе реализована функция расписания для применения правил MAC-фильтров, перезагрузки повторителя в указанное время или через заданные интервалы времени, а также включения/выключения беспроводной сети.

Простая настройка и обновление

Для настройки повторителя DAP-1620 используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).

Мастер настройки позволяет быстро перевести DAP-1620 в режим точки доступа, повторителя или клиента и задать все необходимые настройки для работы в выбранном режиме за несколько простых шагов.

Вы легко можете обновить встроенное ПО – при наличии доступа к Интернету повторитель сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.

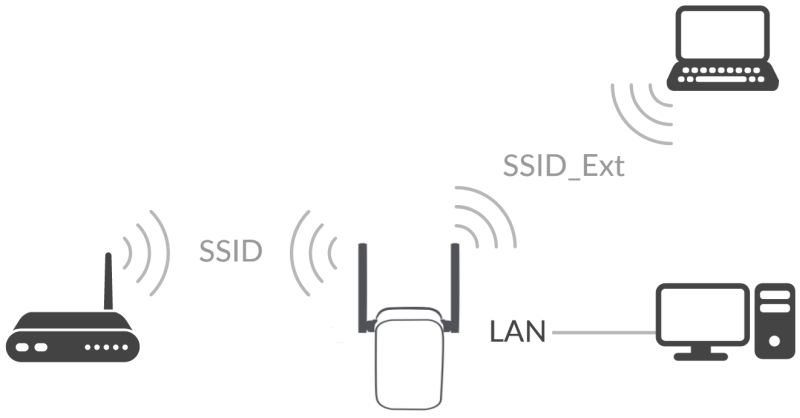

Режим повторителя

Вы можете подключить DAP-1620 в режиме повторителя к беспроводному маршрутизатору для расширения зоны действия существующей беспроводной сети.

Режим клиента

В режиме клиента Вы можете организовать доступ к сети беспроводного маршрутизатора для проводного устройства, подключенного к DAP-1620.

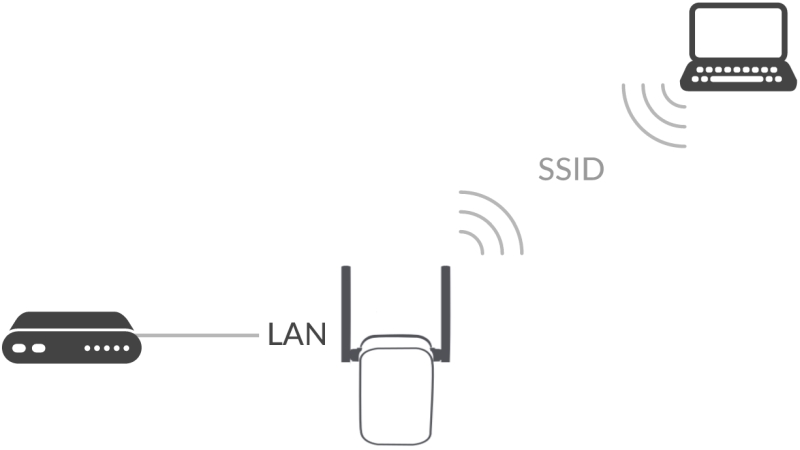

Режим точки доступа

Вы можете подключить DAP-1620 в режиме точки доступа к проводному маршрутизатору для добавления беспроводной сети к существующей локальной сети.

¹Функция Super MESH несовместима с функцией EasyMESH. Функция Super MESH может быть недоступна в некоторых версиях ПО (см. актуальную информацию на странице соответствующего устройства).

Характеристики

Аппаратное обеспечение
Процессор	• MT7621AT (880 МГц, двухъядерный)
Оперативная память	• 128 MБ, DDR3 SDRAM
Flash-память	• 16 MБ, SPI
Интерфейсы	• Порт LAN 10/100/1000BASE-T
Индикаторы	• Питание/WPS • Уровень сигнала Wi-Fi
Кнопки	• Кнопка WPS для установки беспроводного соединения • Кнопка RESET для возврата к заводским настройкам
Антенна	• Две внешние несъемные антенны с коэффициентом усиления 1 дБи для 2,4 ГГц и 2 дБи для 5 ГГц
Схема MIMO	• 2 x 2, MU-MIMO
Разъем питания	• Вилка CEE 7/16 для подключения к сети переменного тока
Программное обеспечение
Сетевые функции	• DHCP-сервер • Расширенная настройка встроенного DHCP-сервера • Назначение IPv6-адресов в режиме Stateful/Stateless • Автоматическое получение LAN IP-адреса • DNS relay • Настройка скорости, режима дуплекса и функции управления потоком (flow control) в режиме автоматического согласования/Ручная настройка скорости и режима дуплекса для Ethernet-порта
Функции межсетевого экрана	• MAC-фильтр
Управление и мониторинг	• Доступ к настройкам по SSH/TELNET/WEB (HTTP/HTTPS) • Web-интерфейс настройки и управления на нескольких языках • Обновление ПО устройства через web-интерфейс • Автоматическое уведомление о наличии новой версии ПО • Сохранение и загрузка конфигурации • Возможность передачи журнала событий на удаленный сервер • Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени • Утилита ping • Утилита traceroute • Расписания для правил MAC-фильтров, автоматической перезагрузки и включения/выключения беспроводной сети
Параметры беспроводного модуля
Стандарты	• IEEE 802.11ac Wave 2 • IEEE 802.11a/b/g/n
Диапазон частот Диапазон частот будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране	• 2400 ~ 2483,5 МГц • 5150 ~ 5350 МГц • 5650 ~ 5850 МГц
Безопасность беспроводного соединения	• WEP • WPA/WPA2 (Personal/Enterprise) • МАС-фильтр • WPS (PBC/PIN)
Дополнительные функции	• Функция Super Mesh • Режим «клиент» • WMM (Wi-Fi QoS) • Информация о подключенных Wi‑F‑клиентах • Расширенные настройки • Интеллектуальное распределение Wi‑Fi‑клиентов • Поддержка MBSSID • Ограничение скорости для беспроводной сети • Периодическое сканирование каналов, автоматический переход на более свободный канал • Поддержка TX Beamforming для стандартов 802.11ac (5 ГГц) и 802.11n (2,4 ГГц) • Автоматическое согласование ширины канала с условиями окружающей среды (20/40 Coexistence)
Скорость беспроводного соединения¹	• IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с • IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с • IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с • IEEE 802.11n (2,4 ГГц): 6,5–300 Мбит/с (от MCS0 до MCS15) до 400 Мбит/с (QAM256) • IEEE 802.11n (5 ГГц): от 6,5 до 300 Мбит/с (от MCS0 до MCS15) • IEEE 802.11ac (5 ГГц): от 6,5 до 867 Мбит/с (от MCS0 до MCS9)
Выходная мощность передатчика Максимальное значение мощности передатчика будет изменяться в соответствии с правилами радиочастотного регулирования в Вашей стране	• 802.11a (типичная при комнатной температуре 25 °C) 12 дБм (±2 дБ) • 802.11b (типичная при комнатной температуре 25 °C) 14 дБм (±2 дБ) • 802.11g (типичная при комнатной температуре 25 °C) 15 дБм (±2 дБ) • 802.11n (типичная при комнатной температуре 25 °C) 2,4 ГГц 15 дБм (±2 дБ) 5 ГГц 12 дБм (±2 дБ) • 802.11ac (типичная при комнатной температуре 25 °C) 12 дБм (±2 дБ)
Чувствительность приемника	• 802.11a (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C) -93 дБм при 6 Мбит/c -91 дБм при 9 Мбит/c -90 дБм при 12 Мбит/c -87 дБм при 18 Мбит/c -84 дБм при 24 Мбит/c -81 дБм при 36 Мбит/c -76 дБм при 48 Мбит/c -75 дБм при 54 Мбит/c • 802.11b (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C) -94 дБм при 2 Мбит/с -89 дБм при 11 Мбит/с • 802.11g (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C) -94 дБм при 6 Мбит/c -92 дБм при 9 Мбит/c -91 дБм при 12 Мбит/c -88 дБм при 18 Мбит/c -85 дБм при 24 Мбит/c -82 дБм при 36 Мбит/c -77 дБм при 48 Мбит/c -76 дБм при 54 Мбит/c • 802.11n, 2,4 ГГц (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C) HT20 -93 дБм при MCS0/8 -90 дБм при MCS1/9 -88 дБм при MCS2/10 -85 дБм при MCS3/11 -81 дБм при MCS4/12 -77 дБм при MCS5/13 -76 дБм при MCS6/14 -74 дБм при MCS7/15 HT40 -91 дБм при MCS0/8 -88 дБм при MCS1/9 -85 дБм при MCS2/10 -82 дБм при MCS3/11 -79 дБм при MCS4/12 -75 дБм при MCS5/13 -73 дБм при MCS6/14 -72 дБм при MCS7/15 802.11n, 5 ГГц (типичная при PER < 10% при комнатной температуре 25 °C) HT20 -92 дБм при MCS0/8 -89 дБм при MCS1/9 -87 дБм при MCS2/10 -84 дБм при MCS3/11 -80 дБм при MCS4/12 -76 дБм при MCS5/13 -75 дБм при MCS6/14 -73 дБм при MCS7/15 HT40 -90 дБм при MCS0/8 -86 дБм при MCS1/9 -84 дБм при MCS2/10 -80 дБм при MCS3/11 -77 дБм при MCS4/12 -73 дБм при MCS5/13 -71 дБм при MCS6/14 -70 дБм при MCS7/15 • 802.11ac (типичная при PER = 10% для пакета размером 1000 байт при комнатной температуре 25 °C) VHT20 -93 дБм при MCS0 -90 дБм при MCS1 -87 дБм при MCS2 -84 дБм при MCS3 -80 дБм при MCS4 -76 дБм при MCS5 -74 дБм при MCS6 -73 дБм при MCS7 -69 дБм при MCS8 -65 дБм при MCS9 VHT40 -90 дБм при MCS0 -86 дБм при MCS1 -84 дБм при MCS2 -81 дБм при MCS3 -77 дБм при MCS4 -73 дБм при MCS5 -72 дБм при MCS6 -70 дБм при MCS7 -66 дБм при MCS8 -64 дБм при MCS9 VHT80 -87 дБм при MCS0 -83 дБм при MCS1 -80 дБм при MCS2 -77 дБм при MCS3 -74 дБм при MCS4 -70 дБм при MCS5 -68 дБм при MCS6 -67 дБм при MCS7 -63 дБм при MCS8 -61 дБм при MCS9
Схемы модуляции	• 802.11a: BPSK, QPSK, 16QAM, 64QAM с OFDM • 802.11b: DQPSK, DBPSK, DSSS, CCK • 802.11g: BPSK, QPSK, 16QAM, 64QAM с OFDM • 802.11n: BPSK, QPSK, 16QAM, 64QAM, 256QAM с OFDM • 802.11ac: BPSK, QPSK, 16QAM, 64QAM, до 256QAM с OFDM
Физические параметры
Размеры (Д x Ш x В)	• 64 x 50 x 105 мм
Вес	• 165 г
Условия эксплуатации
Питание	• Вход: от 110 до 240 В переменного тока, 50/60 Гц
Температура	• Рабочая: от 0 до 40 °C • Хранения: от -20 до 65 °C
Влажность	• При эксплуатации: от 10% до 90% (без конденсата) • При хранении: от 5% до 90% (без конденсата)
Комплект поставки
• Повторитель DAP-1620 • Документ «Краткое руководство по установке» (буклет)

¹Максимальная скорость беспроводной передачи данных определена спецификациями стандартов IEEE 802.11ac и 802.11n. Для получения скорости соединения 400 Мбит/с в диапазоне 2,4 ГГц Wi-Fi-клиент должен поддерживать MIMO 2x2 и режим работы с модуляцией QAM256. Скорость передачи данных может значительно отличаться от скорости беспроводного соединения. Условия, в которых работает сеть, факторы окружающей среды, включая объем сетевого трафика, строительные материалы и конструкции, а также служебные данные сети могут снизить реальную пропускную способность. На радиус действия беспроводной сети могут влиять факторы окружающей среды.
