DIR-806A/CEOL EOS
Беспроводной двухдиапазонный маршрутизатор AC750
Описание
Беспроводной интерфейс

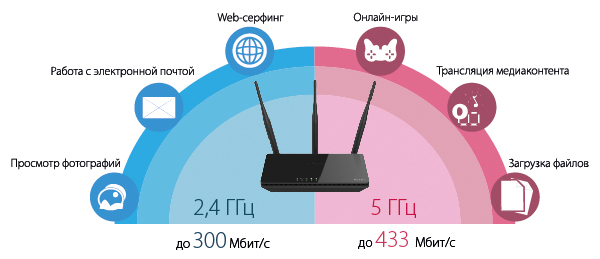

Используя беспроводной маршрутизатор DIR-806A, Вы сможете быстро организовать высокоскоростную беспроводную сеть дома и в офисе, предоставив доступ к сети Интернет компьютерам и мобильным устройствам практически в любой точке (в зоне действия беспроводной сети). Одновременная работа в диапазонах 2,4 ГГц и 5 ГГц позволяет использовать беспроводную сеть для широкого круга задач. Маршрутизатор может выполнять функции базовой станции для подключения к беспроводной сети устройств, работающих по стандартам 802.11a, 802.11b, 802.11g, 802.11n и 802.11ac (со скоростью беспроводного соединения до 733 Мбит/с1).
Безопасное беспроводное соединение
В маршрутизаторе реализовано множество функций для беспроводного интерфейса. Устройство поддерживает несколько стандартов безопасности (WEP, WPA/WPA2), фильтрацию подключаемых устройств по MAC-адресу, а также позволяет использовать технологии WPS и WMM.
Расширенные возможности беспроводной сети
Возможность настройки гостевой Wi-Fi-сети позволит Вам создать отдельную беспроводную сеть с индивидуальными настройками безопасности. Устройства гостевой сети смогут подключиться к Интернету, но будут изолированы от устройств и ресурсов локальной сети маршрутизатора2.
Безопасность
Беспроводной маршрутизатор DIR-806A оснащен встроенным межсетевым экраном. Расширенные функции безопасности позволяют минимизировать последствия действий хакеров и предотвращают вторжения в Вашу сеть и доступ к нежелательным сайтам для пользователей Вашей локальной сети.

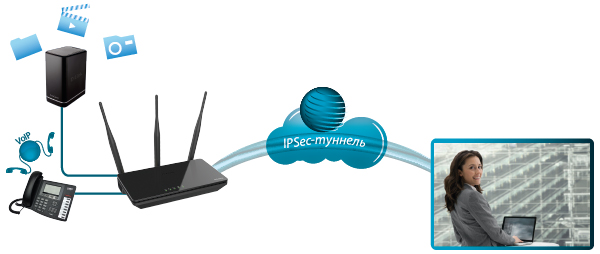

Кроме того, маршрутизатор поддерживает протокол IPsec и позволяет организовывать безопасные VPN-туннели.
Встроенный сервис Яндекс.DNS обеспечивает защиту от вредоносных и мошеннических сайтов, а также позволяет ограничить доступ детей к «взрослым» материалам.
Простая настройка и обновление
Для настройки беспроводного маршрутизатора DIR-806A используется простой и удобный встроенный web-интерфейс (доступен на нескольких языках).
Мастер настройки позволяет быстро перевести DIR-806A в режим маршрутизатора (для подключения к проводному или беспроводному провайдеру), точки доступа, повторителя или клиента и задать все необходимые настройки для работы в выбранном режиме за несколько простых шагов.
Также DIR-806A поддерживает настройку и управление с помощью мобильного приложения для устройств под управлением ОС Android и iOS.

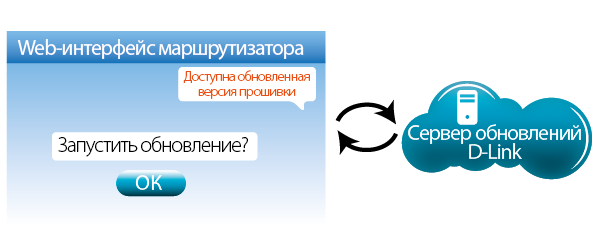

Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.
Мастер настройки позволяет быстро перевести DIR-806A в режим маршрутизатора (для подключения к проводному или беспроводному провайдеру), точки доступа, повторителя или клиента и задать все необходимые настройки для работы в выбранном режиме за несколько простых шагов.
Также DIR-806A поддерживает настройку и управление с помощью мобильного приложения для устройств под управлением ОС Android и iOS.
Вы легко можете обновить встроенное ПО – маршрутизатор сам находит проверенную версию ПО на сервере обновлений D-Link и уведомляет пользователя о готовности установить его.
1До 300 Мбит/с в диапазоне 2,4 ГГц и до 433 Мбит/с в диапазоне 5 ГГц.
2Только для DIR-806A/C1.
Характеристики
|
|
DIR-806A/C1
|
DIR-806A/B1
|
|
Аппаратное обеспечение
|
||
|
Процессор
|
MT7620A (580 МГц)
|
|
|
Оперативная память
|
64 MБ, DDR2
|
|
|
Flash-память
|
8 MБ, SPI
|
|
|
Интерфейсы
|
Порт WAN 10/100BASE-TX
4 порта LAN 10/100BASE-TX
|
|
|
Индикаторы
|
Питание
Беспроводная сеть 2.4G
Беспроводная сеть 5G
Интернет
WPS
|
|
|
Кнопки
|
Кнопка WPS/RESET для установки беспроводного соединения и возврата к заводским настройкам
|
|
|
Кнопка ON/OFF для включения/выключения питания
|
||
|
Антенна
|
Три внешние съемные антенны
|
Три внешние несъемные антенны
|
|
Коэффициент усиления 5 дБи
|
||
|
Схема MIMO
|
2 x 2 (для 2,4 ГГц)
|
|
|
Разъем питания
|
Разъем для подключения питания (постоянный ток)
|
|
|
Программное обеспечение
|
||
|
Типы подключения WAN
|
||
|
PPPoE
|
+
|
+
|
|
IPv6 PPPoE
|
+
|
+
|
|
PPPoE Dual Stack
|
+
|
+
|
|
Статический IP / Динамический IP
|
+
|
+
|
|
Статический IPv6 / Динамический IPv6
|
+
|
+
|
|
PPPoE + Статический IP / Динамический IP
|
+
|
+
|
|
PPTP/L2TP + Статический IP
|
+
|
+
|
|
PPTP/L2TP + Динамический IP
|
+
|
+
|
|
Сетевые функции
|
||
|
DHCP-сервер/relay
|
+
|
+
|
|
Назначение IPv6-адресов в режиме Stateful/Stateless, делегирование префикса IPv6
|
+
|
+
|
|
DNS relay
|
+
|
+
|
|
Dynamic DNS
|
+
|
+
|
|
Статическая IP-маршрутизация
|
+
|
+
|
|
Статическая IPv6-маршрутизация
|
+
|
+
|
|
IGMP Proxy
|
+
|
+
|
|
RIP
|
+
|
+
|
|
Поддержка UPnP IGD
|
+
|
+
|
|
Поддержка VLAN
|
+
|
+
|
|
Поддержка функции ping со стороны внешней сети (WAN ping respond)
|
+
|
+
|
|
Поддержка механизма
SIP ALG |
+
|
+
|
|
Поддержка RTSP
|
+
|
+
|
|
Встроенное приложение UDPXY
|
+
|
+
|
|
Настройка скорости, режима дуплекса и функции управления потоком (flow control) в режиме автоматического согласования/Ручная настройка скорости и режима дуплекса для каждого Ethernet-порта
|
+
|
+
|
|
Функции межсетевого экрана
|
||
|
Преобразование сетевых адресов (NAT)
|
+
|
+
|
|
Контроль состояния соединений (SPI)
|
+
|
+
|
|
IP-фильтр
|
+
|
+
|
|
IPv6-фильтр
|
+
|
+
|
|
MAC-фильтр
|
+
|
+
|
|
URL-фильтр
|
+
|
+
|
|
DMZ-зона
|
+
|
+
|
|
Функция защиты от ARP- и DDoS-атак
|
+
|
+
|
|
Виртуальные серверы
|
+
|
+
|
|
Встроенный сервис контентной фильтрации Яндекс.DNS
|
+
|
+
|
|
VPN
|
||
|
IPsec/PPTP/L2TP/PPPoE pass-through
|
+
|
+
|
|
IPsec-туннели
|
+
|
+
|
|
Управление
|
||
|
Локальный и удаленный доступ к настройкам
|
TELNET/WEB (HTTPS, HTTP)
|
|
|
Web-интерфейс настройки и управления на нескольких языках
|
+
|
+
|
|
Поддержка приложения D-Link Assistant для устройств под управлением ОС Android и iOS
|
+
|
+
|
|
Уведомление о проблемах с подключением и автоматическое перенаправление к настройкам
|
+
|
+
|
|
Обновление ПО маршрутизатора через web-интерфейс
|
+
|
+
|
|
Автоматическое уведомление о наличии новой версии ПО
|
+
|
+
|
|
Сохранение и загрузка конфигурации
|
+
|
+
|
|
Возможность передачи журнала событий на удаленный сервер
|
+
|
+
|
|
Автоматическая синхронизация системного времени с NTP-сервером и ручная настройка даты и времени
|
+
|
+
|
|
Утилита ping
|
+
|
+
|
|
Утилита traceroute
|
+
|
+
|
|
Клиент TR-069
|
+
|
+
|
|
SNMP-агент
|
+
|
–
|
|
Параметры беспроводного модуля
|
||
|
Стандарты
|
IEEE 802.11a/n/ac
IEEE 802.11b/g/n
|
|
|
Диапазон частот
|
2400 ~ 2483,5 МГц
5150 ~ 5350 МГц
5650 ~ 5725 МГц
|
|
|
Безопасность беспроводного соединения
|
||
|
WEP
|
+
|
+
|
|
WPA/WPA2 (Personal/Enterprise)
|
+
|
+
|
|
МАС-фильтр
|
+
|
+
|
|
WPS (PBC/PIN)
|
+
|
+
|
|
Дополнительные функции
|
||
|
Режим «клиент»
|
+
|
+
|
|
WMM (Wi-Fi QoS)
|
+
|
+
|
|
Информация о подключенных Wi-Fi-клиентах
|
+
|
+
|
|
Расширенные настройки
|
+
|
+
|
|
Поддержка MBSSID
|
+
|
+
|
|
Гостевая Wi-Fi-сеть
|
+
|
–
|
|
Периодическое сканирование каналов, автоматический переход на более свободный канал
|
+
|
–
|
|
Скорость беспроводного соединения
|
IEEE 802.11a: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
IEEE 802.11b: 1, 2, 5,5 и 11 Мбит/с
IEEE 802.11g: 6, 9, 12, 18, 24, 36, 48 и 54 Мбит/с
IEEE 802.11n (2,4 ГГц/5 ГГц): от 6,5 до 300 Мбит/с (от MCS0 до MCS15)
IEEE 802.11ac (5 ГГц): от 6,5 до 433 Мбит/с (от MCS0 до MCS9)
|
|
|
Выходная мощность передатчика
|
||
|
802.11a
|
15 дБм при 6, 9, 12, 18, 24, 36, 48, 54 Мбит/с
|
|
|
802.11b
|
15 дБм при 1, 2, 5,5, 11 Мбит/с
|
|
|
802.11g
|
15 дБм при 6, 9, 12, 18, 24, 36, 48, 54 Мбит/c
|
|
|
802.11n
|
2,4 ГГц, HT20/HT40
15 дБм при MCS0~15
5 ГГц, HT20/HT40
15 дБм при MCS0~15
|
|
|
802.11ac
|
VHT20
15 дБм при MCS0~7
14,5 дБм при MCS8
VHT40
15 дБм при MCS0~7
14,5 дБм при MCS8~9
VHT80
15 дБм при MCS0~7
14,5 дБм при MCS8~9
|
|
|
Чувствительность приемника
|
||
|
802.11a
|
-93 дБм при 6 Мбит/c
-92 дБм при 9 Мбит/c
-91 дБм при 12 Мбит/c
-90 дБм при 18 Мбит/c
-86 дБм при 24 Мбит/c
-84 дБм при 36 Мбит/c
-79 дБм при 48 Мбит/c
-77 дБм при 54 Мбит/c
|
-82 дБм при 6 Мбит/с
-81 дБм при 9 Мбит/с
-79 дБм при 12 Мбит/с
-77 дБм при 18 Мбит/с
-74 дБм при 24 Мбит/с
-70 дБм при 36 Мбит/с
-66 дБм при 48 Мбит/с
-65 дБм при 54 Мбит/с
|
|
802.11b
|
-98 дБм при 1 Мбит/с
-95 дБм при 2 Мбит/с
-93 дБм при 5,5 Мбит/с
-90 дБм при 11 Мбит/с
|
-79 дБм при 1, 2, 5,5, 11 Мбит/с
|
|
802.11g
|
-91 дБм при 6 Мбит/c
-90 дБм при 9 Мбит/c
-88 дБм при 12 Мбит/c
-86 дБм при 18 Мбит/c
-84 дБм при 24 Мбит/c
-81 дБм при 36 Мбит/c
-76 дБм при 48 Мбит/c
-74 дБм при 54 Мбит/c
|
-82 дБм при 6 Мбит/c
-81 дБм при 9 Мбит/c
-79 дБм при 12 Мбит/c
-77 дБм при 18 Мбит/c
-74 дБм при 24 Мбит/c
-70 дБм при 36 Мбит/c
-66 дБм при 48 Мбит/c
-65 дБм при 54 Мбит/c
|
|
802.11n
|
2,4 ГГц, HT20
-90 дБм при MCS0
-89 дБм при MCS1
-87 дБм при MCS2
-84 дБм при MCS3
-81 дБм при MCS4
-77 дБм при MCS5
-75 дБм при MCS6
-74 дБм при MCS7
2,4 ГГц, HT40
-88 дБм при MCS0
-86 дБм при MCS1
-84 дБм при MCS2
-81 дБм при MCS3
-77 дБм при MCS4
-74 дБм при MCS5
-72 дБм при MCS6
-70 дБм при MCS7
5 ГГц, HT20
-92 дБм при MCS0
-91 дБм при MCS1
-90 дБм при MCS2
-86 дБм при MCS3
-84 дБм при MCS4
-78 дБм при MCS5
-77 дБм при MCS6
-75 дБм при MCS7
5 ГГц, HT40
-90 дБм при MCS0
-89 дБм при MCS1
-87 дБм при MCS2
-84 дБм при MCS3
-79 дБм при MCS4
-76 дБм при MCS5
-75 дБм при MCS6
-73 дБм при MCS7
|
HT20
-82 дБм при MCS0
-79 дБм при MCS1
-77 дБм при MCS2
-74 дБм при MCS3
-70 дБм при MCS4
-66 дБм при MCS5
-65 дБм при MCS6
-64 дБм при MCS7
HT40
-79 дБм при MCS0
-76 дБм при MCS1
-74 дБм при MCS2
-71 дБм при MCS3
-67 дБм при MCS4
-63 дБм при MCS5
-62 дБм при MCS6
-61 дБм при MCS7
|
|
802.11ac
|
VHT20
-92 дБм при MCS0
-91 дБм при MCS1
-90 дБм при MCS2
-86 дБм при MCS3
-84 дБм при MCS4
-79 дБм при MCS5
-77 дБм при MCS6
-76 дБм при MCS7
-71 дБм при MCS8
VHT40
-90 дБм при MCS0
-89 дБм при MCS1
-87 дБм при MCS2
-84 дБм при MCS3
-81 дБм при MCS4
-76 дБм при MCS5
-74 дБм при MCS6
-73 дБм при MCS7
-68 дБм при MCS8
-66 дБм при MCS9
VHT80
-85 дБм при MCS0
-84 дБм при MCS1
-83 дБм при MCS2
-80 дБм при MCS3
-76 дБм при MCS4
-72 дБм при MCS5
-70 дБм при MCS6
-68 дБм при MCS7
-63 дБм при MCS8
-61 дБм при MCS9
|
VHT20
-82 дБм при MCS0
-79 дБм при MCS1
-77 дБм при MCS2
-74 дБм при MCS3
-70 дБм при MCS4
-66 дБм при MCS5
-65 дБм при MCS6
-64 дБм при MCS7
-59 дБм при MCS8
VHT40
-79 дБм при MCS0
-76 дБм при MCS1
-74 дБм при MCS2
-71 дБм при MCS3
-67 дБм при MCS4
-63 дБм при MCS5
-62 дБм при MCS6
-61 дБм при MCS7
-56 дБм при MCS8
-54 дБм при MCS9
VHT80
-76 дБм при MCS0
-73 дБм при MCS1
-71 дБм при MCS2
-68 дБм при MCS3
-64 дБм при MCS4
-60 дБм при MCS5
-59 дБм при MCS6
-58 дБм при MCS7
-53 дБм при MCS8
-51 дБм при MCS9
|
|
Схемы модуляции
|
||
|
802.11a
|
BPSK, QPSK, 16QAM, 64QAM с OFDM
|
|
|
802.11b
|
DQPSK, DBPSK, DSSS, CCK
|
|
|
802.11g
|
BPSK, QPSK, 16QAM, 64QAM с OFDM
|
|
|
802.11n
|
BPSK, QPSK, 16QAM, 64QAM с OFDM
|
|
|
802.11ac
|
BPSK, QPSK, 16QAM, 64QAM, до 256QAM с OFDM
|
|
|
Совместимое оборудование и аксессуары
|
||
|
Антенны
|
||
|
ANT24-0800
|
+
|
–
|
|
ANT24-0801
|
+
|
–
|
|
ANT24-0802
|
+
|
–
|
|
ANT24-0802C
|
+
|
–
|
|
ANT24-1200
|
+
|
–
|
|
ANT24-1201
|
+
|
–
|
|
ANT24-1202
|
+
|
–
|
|
ANT24-1400
|
+
|
–
|
|
ANT24-1800
|
+
|
–
|
|
ANT24-2100
|
+
|
–
|
|
ANT70-0800
|
+
|
–
|
|
ANT70-1000
|
+
|
–
|
|
ANT70-1400N
|
+
|
–
|
|
ANT70-1800
|
+
|
–
|
|
Удлинитель
|
||
|
ANT24-CB03N (только с внешними антеннами)
|
+
|
–
|
|
ANT24-CB06N (только с внешними антеннами)
|
+
|
–
|
|
ANT24-CB09N (только с внешними антеннами)
|
+
|
–
|
|
Модуль грозозащиты
|
||
|
ANT70-SP (только с внешними антеннами)
|
+
|
–
|
|
ANT-SP (только с внешними антеннами)
|
+
|
–
|
|
Физические параметры
|
||
|
Размеры
|
192 x 108 x 30 мм
|
192 x 108 x 30 мм
|
|
Вес
|
240 г
|
240 г
|
|
Условия эксплуатации
|
||
|
Питание
|
Выход: 12 В постоянного тока, 0,5 А
|
|
|
Температура
|
Рабочая: от 0 до 40 °C
Хранения: от -20 до 65 °C
|
|
|
Влажность
|
При эксплуатации: от 10% до 90% (без конденсата)
При хранении: от 5% до 95% (без конденсата)
|
|
|
Комплект поставки
|
||
|
|
Маршрутизатор DIR-806A
Адаптер питания постоянного тока 12В/0,5А
Ethernet-кабель
Документ «Краткое руководство по установке» (буклет)
|
|
Сертификаты
Заказ
DIR-806A/DARU/C1 Беспроводной двухдиапазонный маршрутизатор AC750
| Дополнительное оборудование и аксессуары | |
| ANT24-0800 | Внешняя всенаправленная пассивная антенна, 8 dBi |
| ANT24-0801 | Внешняя направленная пассивная антенна, 8.5 dBi |
| ANT24-0802 | Всенаправленная пассивная антенна, 8 dBi |
| ANT24-0802C | Всенаправленная пассивная антенна, 8 dBi |
| ANT24-1200 | Направленная пассивная антенна, 12 dBi |
| ANT24-1201 | Внешняя направленная пассивная антенна, 12 dBi |
| ANT24-1202 | Внешняя всенаправленная пассивная антенна, 12 dBi |
| ANT24-1400 | Внешняя направленная пассивная антенна, 14 dBi |
| ANT24-1800 | Внешняя направленная пассивная антенна двойной поляризации, 18 dBi |
| ANT24-2100 | Внешняя направленная пассивная антенна, 21 dBi |
| ANT70-0800 | Внешняя всенаправленная двухдиапазонная пассивная антенна, 8/10 dBi |
| ANT70-1000 | Внешняя направленная двухдиапазонная пассивная антенна, 8/10 dBi |
| ANT70-1400N | Внешняя направленная двухдиапазонная пассивная антенна тройной поляризации, 11/12 dBi |
| ANT70-1800 | Внешняя направленная двухдиапазонная пассивная антенна, 14/18 dBi |
| ANT24-CB06N* | Удлинитель для антенны длиной 6 м с разъемами N Plug / N Jack |
| ANT24-CB09N* | Кабельный удлинитель длиной 9 м с разъемами N Plug / N Jack для антенны |
| ANT70-SP* | Модуль грозозащиты |
*Только с внешними антеннами.
Изображения
DIR-806A/C/C1
Загрузки
Внесенные изменения
Скачать
Версия ПО: 2019.03.19-18.04_DIR_806A_MT7620A_3.0.1_release
Добавленный функционал:
1. Добавлена возможность настройки параметров интеллектуального распределения wifi клиентов.
2. Добавлен механизм автосогласования Coexistence 20/40.
3. Включена возможность одновременной работы IGMP и UDPXY.
4. Добавлена возможность исключать 12 и 13 каналы для диапазона 2.4G и каналы выше 100-го для диапазона 5G из механизма автовыбора канала.
5. Добавлена функция резервирование WAN.
Список улучшений:
1. Исправлены уязвимости протокола WPA2 - Key Reinstallation Attacks.
2. Улучшен алгоритм автовыбора каналов.
3. Улучшен алгоритм работы функционала WPS.
4. Улучшена производительность PPTP/L2TP соединений.
5. Улучшена стабильность и скорость беспроводной сети.
6. Доработки интерфейса.
Важно:
1. После сброса к заводским настройкам по умолчанию пароль к wi-fi сети - WPS PIN, указанный на стикере устройства.
2. Пароль для доступа на интерфейс не может совпадать с логином (admin). При первом подключении устройство потребует сменить пароль по умолчанию.
3. Для применения нового функционала необходимо сбросить устройство к заводским настройкам.
