DMC-920R

WDM медиаконвертер с 1 портом 10/100Base-TX и 1 портом 100Base-FX с разъемом SC (ТХ: 1310 нм; RX: 1550 нм) для одномодового оптического кабеля (до 20 км)

Описание

Медиаконвертеры DMC-920T и DMC-920R (работают в паре) преобразуют сигнал стандарта 10/100Base-TX Fast Ethernet по витой паре в сигнал стандарта 100Base-FX Fast Ethernet по одномодовому оптическому кабелю, что позволяет увеличить расстояние соединения (до 20 км) между двумя устройствами. Данные медиаконвертеры оснащены одним портом с разъемом RJ-45 для витой пары и одним оптическим портом с разъемом SC.

Медиаконвертеры DMC-920T и DMC-920R обеспечивают прием и передачу данных по одному волокну, используя две разные длины волн. Данные медиаконвертеры используются в паре. На одной стороне медиаконвертер использует одну длину волны для передачи и вторую длину волны для приема данных. На другой стороне второй медиаконвертер работает наоборот.

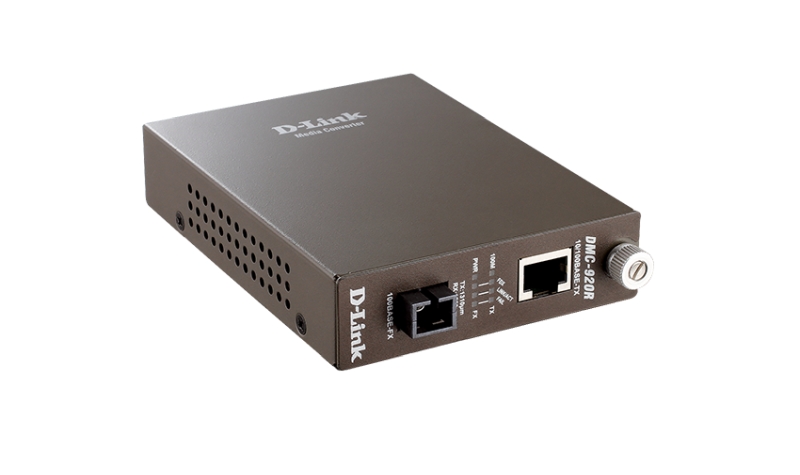

Медиаконвертеры DMC-920T и DMC-920R оснащены прочным металлическим корпусом и индикаторами состояния. Устройства могут использоваться автономно или устанавливаться в шасси. При установке в шасси необходимо снять металлический корпус и установить плату в слот шасси. Вместо индивидуального адаптера в этом случае будет использоваться блок питания шасси. При установке в шасси медиаконвертеры поддерживают функцию горячей замены.

DMC-920T и DMC-920R поддерживают функции LLCF (Link Loss Carry Forward) и LLR (Link Loss Return) для оптического порта. При установке DMC-920T и DMC-920R в шасси DMC-1000, специальный модуль управления шасси (DMC-1002) позволяет отслеживать состояние канала связи, режим работы, скорость передачи и значения счетчиков принятых и переданных пакетов данных через SNMP.

Характеристики

Аппаратное обеспечение

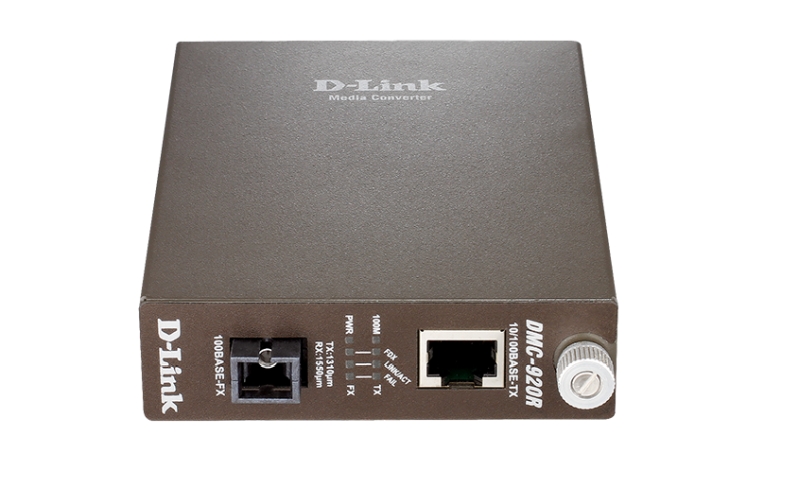

Интерфейсы	• Порт 10/100Base-TX • Порт 100Base-FX с разъемом SC
Индикаторы	• PWR • LINK/ACT • FDX • FAIL • 100M (для порта на витой паре)
Переключатели	• Дуплексный режим оптического порта • Режим работы медного порта (Фиксированный/Автосогласование) • Скорость медного порта • Дуплексный режим медного порта • LLR • LLCF
Сетевые кабели	• 10Base-T: 2-парный категории 3/4/5/5e, неэкранированная витая пара (до 100 м) • 10/100Base-TX: 2-парный категории 5/5e, неэкранированная витая пара (до 100 м) • 100Base-FX: одномодовый оптический кабель 9/125 мкм с разъемом SC (до 20 км)

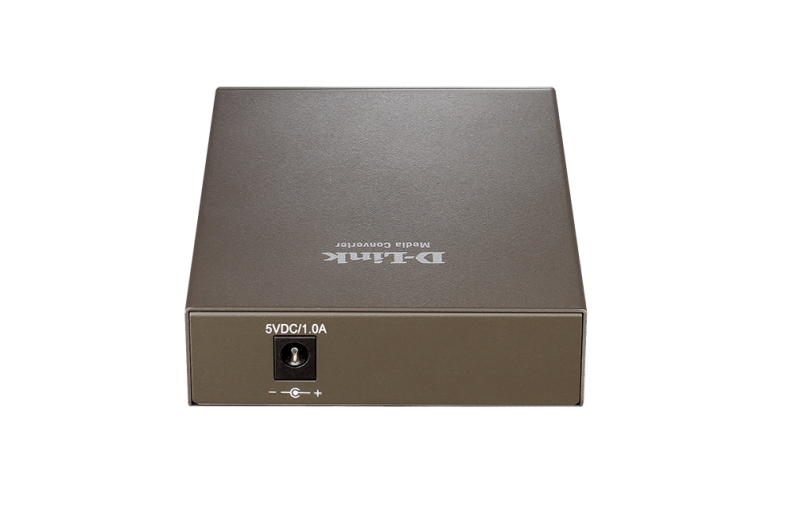

Разъем питания	• Разъем для подключения адаптера питания
Функционал
Стандарты и функции	• IEEE 802.3 10Base-T • IEEE 802.3u 100Base-TX • IEEE 802.3u 100Base-FX • Управление потоком IEEE 802.3x • Автоматическое определение MDI/MDIX
Дуплексный режим	• Полудуплекс / Полный дуплекс
Скорость передачи данных	• Ethernet: 10 Мбит/с (полудуплекс) / 20 Мбит/с (полный дуплекс) • Fast Ethernet: 100 Мбит/с (полудуплекс) / 200 Мбит/с (полный дуплекс)
Функции медиаконвертера	• Преобразование среды передачи данных из 10/100Base-TX в 100Base-FX • Передача на полной скорости канала • Возможность использования в качестве отдельного устройства или при установке в шасси • Горячая замена при установке в шасси • Функция LLR (Link Loss Return) • Функция LLCF (Link Loss Carry Forward)
Метод коммутации	• Store-and-forward
Jumbo-фрейм	• 1 600 байт
Управление	• Через шасси DMC-1000 с установленным модулем управления DMC-1002
Физические параметры
Размеры (Д x Ш x В)	• 88 x 120 x 25 мм
Вес	• 0,305 кг
Условия эксплуатации
Питание	• Адаптер питания - Выход: 5 В / 1 А
Максимальная потребляемая мощность	• 2 Вт
MTBF (часы)	• 553 940
Длина волны	• Tx: 1310 нм, Rx: 1550 нм
Длина поддерживаемого оптического кабеля	• До 20 км
Температура	• Рабочая: от 0 до 40 °C • Хранения: от -25 до 70 °C
Влажность	• От 10% до 90% без конденсата
Комплект поставки
• Медиаконвертер DMC-920R • Адаптер питания • Эксплуатационная документация • Гарантийный талон
Прочее
EMI	• FCC Class A • CE Class A • VCCI Class A
