DMC-810SC

Медиаконвертер с 1 портом 1000Base-T и 1 портом 1000Base-LX с разъемом SC для одномодового оптического кабеля (до 10 км)

Описание

Медиаконвертер DMC-810SC преобразует сигнал стандарта 1000Base-T Gigabit Ethernet по витой паре в сигнал стандарта 1000Base-LX Gigabit Ethernet по одномодовому оптическому кабелю, что позволяет увеличить расстояние соединения (до 10 км) между двумя устройствами. Данный медиаконвертер оснащен одним портом с разъемом RJ-45 для витой пары и одним оптическим портом с разъемом SC.

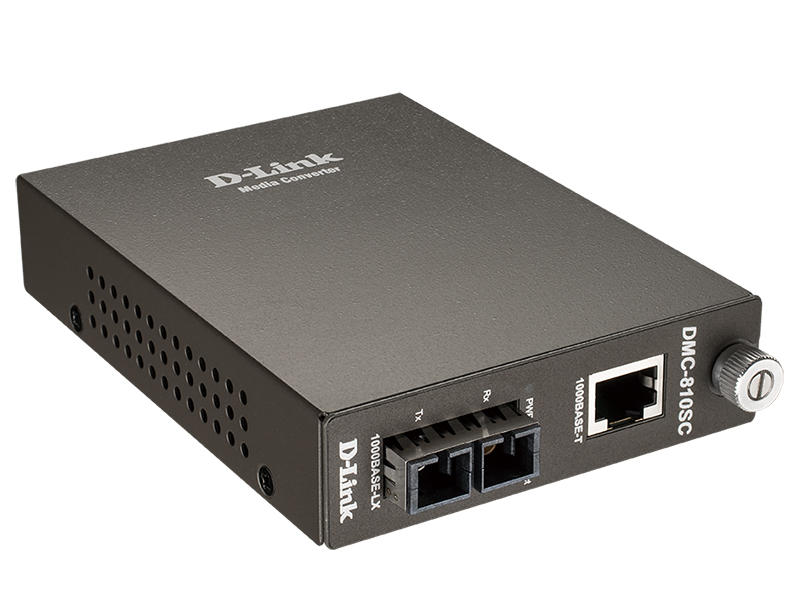

Медиаконвертер DMC-810SC оснащен прочным металлическим корпусом и индикаторами состояния. Устройство может использоваться автономно или устанавливаться в шасси. При установке в шасси необходимо снять металлический корпус и установить плату в слот шасси. Вместо индивидуального адаптера в этом случае будет использоваться блок питания шасси. При установке в шасси медиаконвертер поддерживает функцию горячей замены.

DMC-810SC поддерживает функции LLCF (Link Loss Carry Forward) и LLR (Link Loss Return) для оптического порта. При установке DMC-810SC в шасси DMC-1000, специальный модуль управления шасси (DMC-1002) позволяет отслеживать состояние канала связи, режим работы, скорость передачи и значения счетчиков принятых и переданных пакетов данных через SNMP.

Характеристики

Аппаратное обеспечение

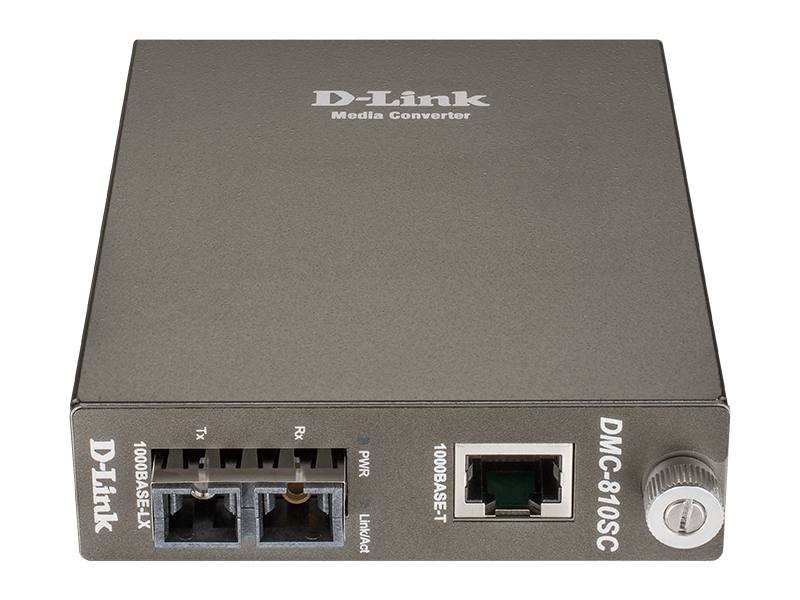

Интерфейсы	• Порт 1000Base-T • Порт 1000Base-LX с разъемом SC
Индикаторы	• PWR • Link/Act
Переключатели	• Режим работы оптического порта (Фиксированный/Автосогласование) • LLR
Сетевые кабели	• 1000Base-T: 4-парный категории 5, экранированная витая пара (до 100 м) • 1000Base-LX: одномодовый оптический кабель 9/125 мкм с разъемом SC (до 10 км)

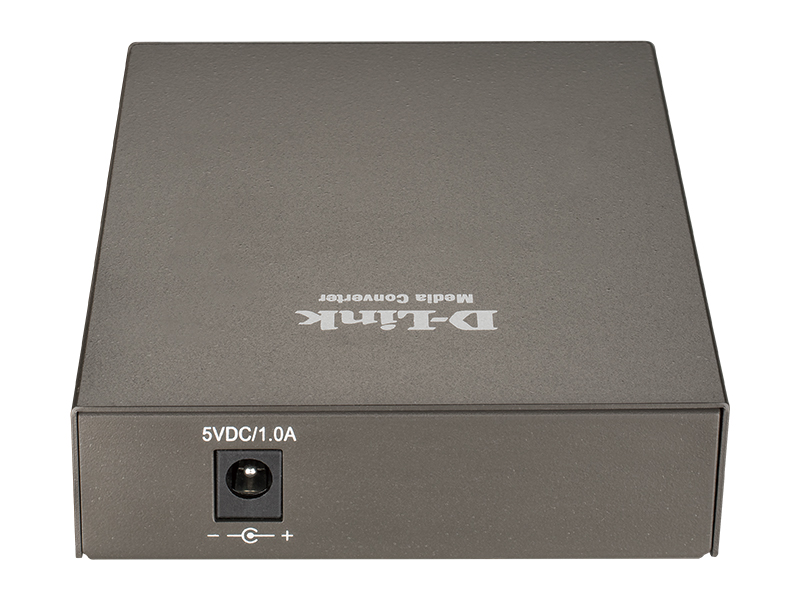

Разъем питания	• Разъем для подключения адаптера питания
Функционал
Стандарты и функции	• IEEE 802.3ab 1000Base-T • IEEE 802.3z 1000Base-LX • Автоматическое определение MDI/MDIX
Дуплексный режим	• Полный дуплекс
Скорость передачи данных	• 2000 Мбит/с (полный дуплекс)
Функции медиаконвертера	• Преобразование среды передачи данных из 1000Base-T в 1000Base-LX • Передача на полной скорости канала • Возможность использования в качестве отдельного устройства или при установке в шасси • Горячая замена при установке в шасси • Функция LLR (Link Loss Return) • Функция LLCF (Link Loss Carry Forward)
Метод коммутации	• Store-and-forward
Максимальный размер кадра	• Без ограничений (Jumbo-фрейм)
Управление	• Через шасси DMC-1000 с установленным модулем управления DMC-1002
Физические параметры
Размеры (Д x Ш x В)	• 88 x 120 x 25 мм
Вес	• 0,302 кг
Условия эксплуатации
Питание	• Адаптер питания - Выход: 5 В / 1 А
Максимальная потребляемая мощность	• 2,75 Вт
MTBF (часы)	• 752 288
Длина волны	• 1310 нм
Длина поддерживаемого оптического кабеля	• До 10 км
Температура	• Рабочая: от 0 до 40 °C • Хранения: от -25 до 70 °C
Влажность	• От 10% до 90% без конденсата
Комплект поставки
• Медиаконвертер DMC-810SC • Адаптер питания • Эксплуатационная документация • Гарантийный талон
Прочее
EMI	• FCC Class A • CE Class A • VCCI Class A
