DIS-M100G-SW
Промышленный медиаконвертер с 1 портом 100/1000Base-T и 1 портом 100/1000Base-X SFP
Описание
Медиаконвертер DIS-M100G-SW преобразует сигнал стандарта 100/1000Base-T по витой паре в сигнал стандарта 100/1000Base-X по оптическому кабелю, что позволяет увеличить расстояние соединения между двумя устройствами. Расстояние соединения зависит от выбранного SFP-трансивера.
Надежная конструкция
Металлический корпус (стандарт IP30) и широкий диапазон рабочих температур позволяют использовать DIS-M100G-SW в неблагоприятных условиях окружающей среды. Пассивная система охлаждения обеспечивает бесшумную работу медиаконвертера. Данное устройство может быть закреплено на стене или установлено на DIN-рейку с помощью соответствующих кронштейнов. DIS-M100G-SW оснащен клеммным блоком для подключения до двух независимых источников питания DC1 и предоставляет пользователю возможность обеспечить бесперебойное питание в случае сбоя основного источника.
Компактный размер
Компактный размер медиаконвертера обеспечивает удобство его установки, в частности в местах с ограниченным пространством, например в телекоммуникационных шкафах или распределительной коробке.
Простая установка
Медиаконвертер поддерживает автоматическое определение MDI/MDIX и автоматическое согласование скорости и режима дуплекса, что упрощает установку DIS-M100G-SW в существующей сети. Поддержка технологии Plug-and-play обеспечивает подключение без произведения настроек и использования программного обеспечения.
Характеристики
|
Аппаратное обеспечение
|
|
|
Интерфейсы
|
• 1 порт 100/1000Base-T
• 1 порт 100/1000Base-X SFP
|
|
Индикаторы
|
• P1
• P2
• LNK/ACT (для оптического порта)
• Link/Act/Speed (для медного порта)
|
|
DIP-переключатели
|
• 2 DIP-переключателя Speed (100/1000)
|
|
Разъем питания
|
• DC: клеммный блок для подключения до двух независимых источников питания1(от 12 В до 48 В DC)
|
|
Корпус
|
• Металлический корпус (стандарт IP30)
|
|
Функционал
|
|
|
Стандарты и функции
|
• IEEE 802.3u 100Base-TX
• IEEE 802.3u 100Base-FX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на медном порту
• Автоматическое согласование скорости и режима дуплекса на каждом порту
• Метод «Back pressure» в режиме полудуплекса
|
|
Дуплексный режим
|
• Полу-/полный дуплекс для скорости 100 Мбит/с
• Полный дуплекс для скорости 1000 Мбит/с
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 4 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 1000 Мбит/с: 2,976 Mpps
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 26,1 x 70 x 95 мм
|
|
Вес
|
• 190 г
|
|
Условия эксплуатации
|
|
|
Питание
|
• 12-48 В DC (с возможностью подключения до двух источников питания (не входят в комплект поставки))
|
|
Потребляемая мощность
|
• 3,6 Вт
|
|
Тепловыделение
|
• 12,28 БТЕ/час
|
|
Температура
|
• Рабочая: от -40 до 70 °C
• Хранения: от -40 до 85 °C
|
|
Влажность
|
• При эксплуатации: от 5% до 95% без конденсата
• При хранении: от 5% до 95% без конденсата
|
|
Комплект поставки
|
|
|
• Медиаконвертер DIS-M100G-SW
• Клеммный блок
• Кабель питания
• Комплект для монтажа на стену
• Комплект для установки на DIN-рейку
• Защитный колпачок для порта RJ-45
• Защитный колпачок для порта SFP
• Краткое руководство по установке
|
|
|
Совместимое оборудование
|
|
|
SFP-трансиверы
|
• DIS-S301SX
• DIS-S302SX
• DIS-S310LX
• DIS-S350LHX
• DIS-S380ZX
|
|
Прочее
|
|
|
EMI
|
• CE Class A
• FCC Class A
|
|
Безопасность
|
• LVD (EN60950-1)
|
|
Климатические испытания
|
• IEC 60068-2-27 Shock
• IEC 60068-2-32 Freefall
• IEC 60068-2-6 Vibration
|
1Источники питания DC не входят в комплект поставки.
Сертификаты
Заказ
|
DIS-M100G-SW/A1A
|
Промышленный медиаконвертер 1000Base-T / 1000Base-X SFP, - 40°..70°C
|
|
Дополнительные SFP-трансиверы
|
|
|
DIS-S301SX
|
Промышленный SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м, - 40°..85°C
|
|
DIS-S302SX
|
Промышленный SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км, - 40°..85°C
|
|
DIS-S310LX
|
Промышленный SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км, - 40°..85°C
|
|
DIS-S330LH
|
Промышленный SFP-трансивер, 1000Base-LH (Duplex LC), 1310нм, одномод, до 30км, - 40°..85°C
|
|
DIS-S350LHX
|
Промышленный SFP-трансивер, 1000Base-LHX (Duplex LC), 1550нм, одномод, до 50км1, - 40°..85°C
|
|
DIS-S380ZX
|
Промышленный SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1, - 40°..85°C
|
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.

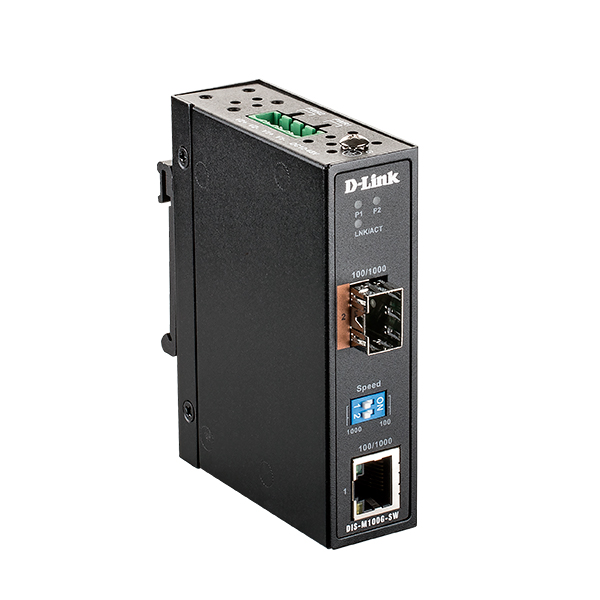

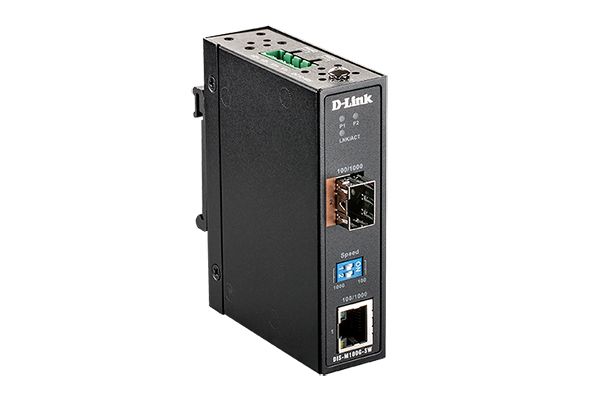

Изображения
DIS-M100G-SW/A
