DAS-3248/E/CEOL EOS
Описание
Благодаря сетевым uplink-интерфейсам Gigabit Ethernet (GE), IP DSLAM DAS-3248/E/C обеспечивает экономически эффективное решение для прямого подключения к IP-сетям через Интернет-маршрутизатор или коммутатор LAN.
IP DSLAM позволяет провайдерам организовать для абонентов широкополосный доступ к сети по меди с использованием существующих телефонных линий связи. Устройство поддерживает технологию ADSL/ADSL2/ADSL2+ и расширенные IP-сервисы, включая QoS, многоадресную рассылку и управление абонентами. Эти функции способствуют устранению перегрузки полосы пропускания и обеспечивают помехозащищенную и эффективную передачу видео, голоса и данных в сети. Технология Triple Play обеспечивает одновременную передачу контента, требовательного к полосе пропускания: голос, видео и данные - через единую инфраструктуру. Устройство серии DAS-3248/E/C поддерживает агрегирование uplink-каналов (объединение uplink-каналов GE в один логический интерфейс). Помимо этого, благодаря опции Daisy Chaining, все подключенные устройства могут использовать один uplink-канал GE.
DAS-3248/E/C поддерживает ограничение и фильтрацию МАС-адресов с помощью сервиса МАС- уровня. Устройство также поддерживает одностороннее тестирование линии (методика SELT) для определения состояния линии до подключения модема. Двустороннее тестирование линии (методика DELT) используется в основном для проверки линии после установки модема. Эта функция обеспечивает поиск и устранение неисправностей на линиях с низкой производительностью. Администрирование и управление операциями (ОАМ) выполняется для обеспечения контроля, проведения тестирования и мониторинга. OAM loop-back используются для подтверждения целостности виртуального маршрута или канала между различными узлами в сети АТМ.
Web-интерфейс управления поддерживает различные функции, в том числе мониторинг статуса в реальном времени. IP DSLAM также позволяет осуществлять мониторинг и администрирование с помощью системы сетевого управления Network Management System.
Для обеспечения качества обслуживания (Quality of Service) DAS-3248/E/C поддерживает 8 очередей приоритетов IEEE 802.1p и сетевую архитектуру DiffServ, которая определяет простой структурированный механизм классификации и управления сетевым трафиком. DiffServ позволяет обеспечить минимальное ожидание для сервисов, чувствительных к задержкам - например, голос или видео, в то время как трафик не чувствительных к задержкам сервисов, включая Web-трафик или передачу файлов, будет передаваться в зависимости от занятости полосы пропускания. DAS-3248/E/C также поддерживает классификацию пакетов на основе MAC/IP-адресов и портов TCP/UDP.

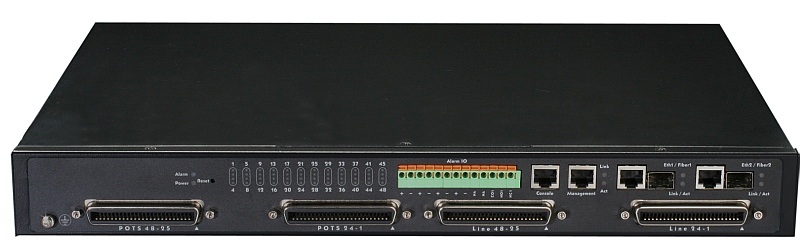

DAS-3248/E/C IP DSLAM выполнен в 1,2U металлическом корпусе и предназначен для настольной установки или монтажа в стойку. Устройство может устанавливаться в 19” или 23” стойку с использованием монтажного комплекта.
IP DSLAM DAS-3248/E/C оснащен 48 ADSL-портами и, 2 комбо-портами.
Используя uplink-порты, можно объединить в стек устройства IP DSLAM и агрегировать множество соединений по общему сетевому подключению.
Благодаря широкому набору функций IP DSLAM, DAS-3248/E/C являются экономически выгодным и эффективным решением для реализации систем широкополосного доступа следующего поколения.
Характеристики
Интерфейсы устройства
+ Разъем для подключения кабеля RJ-45 - RS-232 DB тип «мама»
+ Порт Gigabit Ethernet для внешнего управления
Сетевые Uplink-интерфейсы
+ 2 х комбо-порта: 10/100/1000 Base-T или mini-GBIC
Стандарты ADSL
+ ANSI T1.413
+ ITU-T G.992.1, (G.dmt) Annex A
+ ITU-T G.992.2, (G.lite) Annex A
+ ITU-T G.992.3 (ADSL2)
+ ITU-T G.992.3 Annex L (RE-DSL)
+ ITU-T G.992.5 (ADSL2+)
+ ITU-T G.992.5 (Annex M)
Пропускная способность
+ Сетевой uplink-интерфейс – сетевой uplink-интерфейс: 1Гбит/с на порт
+ Сетевой uplink-интерфейс – интерфейс ADSL-доступа: максмум 28Мбит/с (Downstream), 2,8Mbit/s (Upstream with AnnexM)
Абонентские интерфейсы ADSL
+ Line RJ-21, 1 POTS RJ-21 коннектор на передней панели)
+ 48 портов (2 коннектора Line RJ-21, 2 POTS RJ-21 коннектора на передней панели)
Alarm I/O
+ 4 Input Alarm
+ 1 Output Alarm
Скорость передачи ADSL-данных
+ Восходящий поток: от 32 Кбит/с до 2800 Кбит/с с шагом изменения 32 Кбит/с
+ Нисходящий поток: от 64 Кбит/с до 28000 Кбит/с с шагом изменения 32 Кбит/с
Протокол ATM
+ Ethernet over ATM (RFC 1483 bridged)
+ IPoA (RFC 1483 routed)
+ PPPoA (RFC 2364)
+ PPPoE (RFC 2516)
Сертификаты
+ CE, EN 55022 Класс A/CISPR 22, CB Report, IEC60950-1, Директива RoHS
Индикаторы диагностики
+ Alarm, питание, DSL-статус
Управление системой
+ Отслеживание статуса и внештатных ситуаций
- Автоматический сигнал тревоги и отчеты об изменении статуса системы
+ Мониторинг производительности
- Линейная скорость передачи
- Мониторинг полосы пропускания
- Сбор параметров производительности ADSL-линии в соответствии с RFC 2662 / RFC 3440
- Поддержка ICMP ping test
+ Настройка
- Добавление, удаление, запрос и изменение функций настройки
- Настройка IGMP snooping
- Настройка VLAN
- Настройка STP/RSTP
- Управление абонентской линией ADSL через настройку профиля
- Обновление и загрузка программного обеспечения через TFTP
- BOOTP/DHCP-клиент
+ Безопасность
- Обеспечение безопасности и поддержка двух уровней привилегий для входа в систему
VLAN
+ IEEE 802.1Q VLAN Tagging, VLAN на основе портов и GVRP
+ Одновременная поддержка 512 VLAN
+ IEEE 802.1ad VLAN stacking и VLAN translation
Агрегирование каналов
+ Статическое и динамическое агрегирование каналов 802.3ad
Качество обслуживания (QoS)
+ IEEE 802.1p (8 очередей приоритетов)
+ DiffServ
+ Классификация пакетов на основе MAC/IP-адресов и номера порта TCP/UDP
Многоадресная рассылка
+ Поддержка IGMP Snooping на базе протоколов IGMPv1, IGMPv2 и IGMPv3
+ До 256 многоадресных групп и 256 копий на устройство
+ Управление широковещательным штормом
Режим моста
+ 4 K MAC-адресов
+ Фильтрация MAC/ IP-адресов и адресов TCP/UDP-портов
+ Поддержка агентов DHCP/PPPoE intermediate (relay)
+ Опция 82, Circuit ID и Remote ID
+ IPOA-to-IPOE internetworking
+ PPPoA-to-PPPoE internetworking
Диагностика, OAM и управление доступом
+ Протокол диагностики DELT
+ Ограничение количества МАС-адресов ADSL-клиентов
+ Диагностика ICMP Ping
+ Диагностика ATM OAM F5
Сетевое управление
+ Интерфейс командной строки CLI через консоль или Telnet
+ SNMP v1/v2c
+ Web-управление
+ Настройка, поиск неисправностей, производительность, управление безопасностью
+ Поддержка NMS
Программное обеспечение
Управление системой
+ Отслеживание статуса и внештатных ситуаций
- Автоматический сигнал тревоги и отчеты об изменении статуса системы
+ Мониторинг производительности
- Линейная скорость передачи
- Мониторинг полосы пропускания
- Сбор параметров производительности ADSL-линии в соответствии с RFC 2662 / RFC 3440
- Поддержка ICMP ping test
+ Настройка
- Добавление, удаление, запрос и изменение функций настройки
- Настройка IGMP snooping
- Настройка VLAN
- Настройка STP/RSTP
- Управление абонентской линией ADSL через настройку профиля
- Обновление и загрузка программного обеспечения через TFTP
- BOOTP/DHCP-клиент
+ Безопасность
- Обеспечение безопасности и поддержка двух уровней привилегий для входа в систему
VLAN
+ IEEE 802.1Q VLAN Tagging, VLAN на основе портов и GVRP
+ Одновременная поддержка 512 VLAN
+ IEEE 802.1ad VLAN stacking и VLAN translation
Агрегирование каналов
Статическое и динамическое агрегирование каналов 802.3ad
Качество обслуживания (QoS)
+ IEEE 802.1p (8 очередей приоритетов)
+ DiffServ
+ Классификация пакетов на основе MAC/IP-адресов и номера порта TCP/UDP
Многоадресная рассылка
+ Поддержка IGMP Snooping на базе протоколов IGMPv1, IGMPv2 и IGMPv3
+ До 256 многоадресных групп и 256 копий на устройство
+ Управление широковещательным штормом
Режим моста
+ 4 K MAC-адресов
+ Фильтрация MAC/ IP-адресов и адресов TCP/UDP-портов
+ Поддержка агентов DHCP/PPPoE intermediate (relay)
+ Опция 82, Circuit ID и Remote ID
+ IPOA-to-IPOE internetworking
+ PPPoA-to-PPPoE internetworking
Диагностика, OAM и управление доступом
+ Протокол диагностики DELT
+ Ограничение количества МАС-адресов ADSL-клиентов
+ Диагностика ICMP Ping
+ Диагностика ATM OAM F5
Сетевое управление
+ Интерфейс командной строки CLI через консоль или Telnet
+ SNMP v1/v2c
+ Web-управление
+ Настройка, поиск неисправностей, производительность, управление безопасностью
+ Поддержка NMS
Управление MIB
+ RFC 1157 SNMP v1
+ SNMP v2c
+ RFC 1213 MIB-II
+ RFC 1493 Bridge MIB
+ RFC 2233 IF-MIB
+ RFC 2515 ATM MIB
+ RFC 2674 802.1Q MIB
+ RFC 2622 / RFC 3440 ADSL line MIB
+ Enterprise DAS3248 MIB
Сертификаты
Заказ
DAS-3248/E 48-портовый IP DSLAM c 2 комбо-портами 10/100/1000Base-T/SFP
