DES-7206-BaseПоставляется в проекты

Шасси коммутатора 3 уровня серии DES-7200 с 6 слотами расширения и производительностью 192 Гбит/с
Где купить

Описание

Маршрутизирующие коммутаторы серии DES-7200 являются мультисервисными устройствами с высокой плотностью портов и поддержкой IPV6, предназначенными для установки на уровне ядра крупных корпоративных сетей, городских сетей или сетей операторов связи. Устройства обеспечивают высокую производительность обработки данных и возможность построение полностью защищенной сети. Помимо этого коммутаторы предоставляют распределенную платформу конвергенции сервисов и широкий выбор интерфейсов LAN и WAN, позволяя удовлетворить повышенные требованиям к безопасности и производительности сети, а также предоставляемым сервисам в будущем.

IP-маршрутизация на скорости канала. Коммутаторы серии DES-7200 используют маршрутизацию, основанную на стандартах, обеспечивая поддержку сетей на основе Windows, Unix и Интернет. Встроенная коммутационная фабрика осуществляет аппаратную фильтрацию/перенаправление пакетов на скорости канала связи.

Высокая плотность гигабитных/10GE портов. Устанавливая в шасси модули расширения, пользователи могут получить до 384 гигабитных портов, до 64 10GE портов, до 192 портов SFP, или их комбинаций. Благодаря наличию до 8 слотов для установки дополнительных модулей и их широкому выбору типов портов, пользователи могут легко добавлять или заменять модули в соответствии с их требованиями.

Безопасность, производительность и доступность. Коммутаторы серии DES-7200 обеспечивают расширенную поддержка VLAN, включая GARP/GVRP, 802.1Q VLAN для повышения производительности и безопасности. Для поддержки конвергированных приложений, включая VoIP, ERP, Интранет и видеоконференции, расширенный набор функций L2/L3/L4 QoS/CoS гарантирует доставку трафика критичных к задержкам приложений с надлежащим приоритетом.

Расширенные функции уровня предприятий. Коммутаторы серии DES-7200 поддерживают IP-маршрутизацию (RIP, OSPF, BGP), IGMP и маршрутизацию многоадресных пакетов PIM-DM/SM, обеспечивая логическую сегментацию сети и управление трафиком. Для повышения отказоустойчивости на канальном уровне поддерживаются протоколы Spanning Tree Protocols (STP), Rapid Spanning Tree Protocol (RSTP) и Multiple Spanning Tree Protocol (MSTP).

Развитые функции управления. DES-7200 поддерживает разнообразные функции сетевого управления, включая CLI, Telnet, Web-интерфейс и SNMP-управление, мониторинг RMON и Single IP Management (SIM). Также доступны расширенные функции управления трафиком, включая управление полосой пропускания и широковещательным/многоадресным штормом.

Функции MPLS
Благодаря использованию Advanced Service Engine (ASE), DES-7200 поддерживает множество функций MPLS (Multi-protocol Label Switching), в том числе управление метками MPLS, LDP, MPLS L2*/L3 VPN и VPLS*, позволяя провайдерам и предприятиям создавать интеллектуальные сети нового поколения, обеспечивая предоставление всего многообразия расширенных и дополнительных сервисов поверх существующей инфраструктуры. Это решение хорошо совместимо с любой существующей инфраструктурой, в том числе IP, Frame Relay, ATM и Ethernet. Существует возможность объединить абонентов, использующих различные каналы доступа, в единую инфраструктуру MPLS, не требуя замены оборудования, поскольку технология MPLS не зависит от используемой технологии доступа.

NAT Traversal и ведение учетных записей
Коммутаторы серии DES-7200 обеспечивают маршрутизацию IP-пакетов и функцию трансляции сетевых адресов (NAT) посредством ASE, одинаково полезную как при построении сети предприятия, так и в сетях провайдеров сервисов MAN Ethernet. Кроме того, коммутаторы DES-7200 поддерживают управление доступом 802.1x, периодический запрос ввода учетной записи, несколько учетных записей, вывод статистически, ограничение полосы пропускания. Все это позволяет предоставлять домашним пользователям комплексные услуги Интернет с использованием технологии Ethernet.

QoS и управление полосой пропускания
Коммутаторы серии DES-7200 поддерживают множество расширенных функций управления трафиком, включая управление полосой пропускания на основе потока и управление многоадресным / широковещательным штормом. Он обеспечивает управление полосой пропускания входящего трафика с шагом до 64Кбит/с. Сочетая в себе ограничение скорости, применяемое для определенных категорий абонентских CPE, и управление доступом на основе учетных записей пользователей, DES-7200 обеспечивает все необходимые функции для предоставления услуг пользователям сети MAN Ethernet.

* - Будет поддерживаться в будущих версиях программного обеспечения

Характеристики

Интерфейсы
• Количество слотов шасси: 6
• Слоты для управляющих модулей: 2
• Свободные слоты расширения: 4
• Пассивная коммутационная матрица (BackPlane): 0,8 Тбит/с
• Коммутационная матрица на управляющих модулях1: 192 Гбит/с
• Максимальная скорость продвижения пакетов1: 143 Mpps
• Буфер пакетов: 2 Мбайт

Поддержка модулей CPU
• 7200-CM1, 7200-CM32

Максимальная плотность портов
• Порты 10/100/1000Base-T: 192
• Порты 10/100/1000Base-T с поддержкой PoE: 192
• Слоты SFP: 96
• Слоты 10 Gigabit Ethernet XFP: 16

Программное обеспечение
Функции уровня 2
• Размер таблицы МАС-адресов:
• до 64K
• ARP
• Статический ARP
• Настраиваемое время aging time ARP
• Поддержка Jumbo-фреймов до 9216 байт
• IGMP Snooping: поддержка 1К многоадресных групп
• Spanning Tree: 802.1D STP, 802.1W RSTP, 802.1S MSTP
• Rapid Ether Ring Protection (ERRP)
• Поддержка до 16 доменов
• Время восстановления < 500мс
• Rapid Link Detection Protocol (RLDP)
• Агрегирование каналов 802,3ad
• 128 групп агрегированных каналов, 8 портов на группу
• Зеркалирование портов: Tx/Rx/both, one-to-one, multiple-to-one mode
• Head of Line Blocking Prevention

VLAN
• 802.1Q Tagged VLAN
• 802.1v VLAN
• 4K групп VLAN (4K статических VLAN, 255 динамических VLAN)
• VLAN ID для настройки: 1-4094
• VLAN на основе портов
• Super VLAN
• Private VLAN
• Double VLAN (Q-in-Q)
• VLAN на основе портов (Q-in-Q)
• Selective Q-in-Q

Функции уровня 3
• Максимальное количество IP-интерфейсов 2K
• Количество IPинтерфейсов на VLAN: 256
• Secondary IP
• Размер таблицы коммутации L3: до 8К записей
• Туннелирование IPv6
• Настройка туннеля вручную
• ISATAP
• 6to4
• IPv6 Ready Phase 2

Маршрутизация L3
• Статические маршруты (floating): 1000
• Максимальное количество статических маршрутов: 1000
• Маршрутизация на основе политик
• Multi Path Route
• ECMP/WCMP
• RIP v1/v2
• RIPng (IPv6)
• OSPF
• OSPF v2
• OSPF v3 (IPv6)
• Stub / NSSA Area
• BGP v4 (IPv6)

Многоадресная рассылка L3
• PIM-DM
• PIM-DM v6*
• PIM-SM
• PIM-SM v6*
• PIM-SSM
• PIM-SSM v6*
• IGMP v.1/v.2/v.3

QoS
• Поддержка 802.1р
• Количество очередей на порт: 8
• Методы обработки очередей: Strict Priority, WRR, STWRR
• CoS на основе:
• МАС-адреса
• Приоритета 802.1р
• VLAN ID
• Типа IP-протокола
• DSCP/IP приоритета
• IP-адреса
• Номера порта TCP/UDP
• Комбинации вышеперечисленного
• Функционал для работы с потоком трафика:
• Перемаркировка 802.1р
• Перемаркировка приоритетов TOS/ DSCP
• Ограничение скорости
• Управление перегрузками трафика
• Статистика о переданном трафике
• Управление полосой пропускания для входящего и исходящего трафика: шаг для каждого порта 64 Kб/с
• QoS на основе времени

MPLS
(требуется ASE)
• MPLS
• Управление метками MPLS
• LDP
• MPLS L3 VPN (MPLS/BGP VPN)
• MPLS L2 VPN*
• VPLS*

NAT(требуется ASE)
Списки управления доступом (ACL)
• Количество ACL: до 2К правил
• ACL на основе:
• МАС-адреса
• Очередей приоритетов 802.1p
• VLAN ID
• IP-адреса
• TOS/DSCP
• Типа IP-протокола
• Номера порта TCP/UDP
• Комбинации вышеперечисленного
• ACL на основе времени

Функции безопасности
• SSHv.2*
• SSL
• Функция Port Security: 16 MAC-адресов на порт
• Функция IP-MAC-Port Binding: 84 МАС- адреса на порт
• Управление широковещательным/многоадресным штормом
• Защита CPU
• Запрет сканирования IP-адресов(Defeat IP scan)
• Управление доступом 802.1x на основе портов
• Управление доступом 802.1x на основе MAC-адресов: 16 MAC-адресов на порт
• RADIUS/TACACS/TACACS+

Управление
• Интерфейс командной строки CLI
• Сервер Telnet
• TFTP
• XModem
• SNMP v.1, v.2c, v.3
• SNMP trap
• System Log
• RMON v1:
• 4 группы (Statistics, History, Alarms, Events)
• Клиент DNS
• Команда Debug
• NTP/SNTP
• Файловая система
• Поддержка носителя на базе Flash-памяти
• Поддержка нескольких копий ПО (Multiple Firmware)
• Поддержка нескольких копий конфигурации (Multiple configuration)
• Web-интерфейс
• Локальный консольный порт (Local Console Port)
• Клиент Bootp/DHCP
• Мониторинг памяти
• Мониторинг CPU
• DHCP relay
• Контроль доступа пользователей
• Интерфейс Loopback (64 интерфейса)

Стандарты MIB/IETF
• RFC1213 MIB-II
• RFC1493 Bridge MIB
• RFC1901, 1907 SNMPv2 MIB
• RFC1157, 2571~2576 SNMP MIB
• RFC1271, 2819 RMON MIB
• RFC3569 PIM-SSM MIB
• D-Link Private MIB
• RFC2362 PIM-SM
• RFC2338, 2787 VRRP
• RFC1075 DVMRP
• RFC2474~2475 DiffServ
• RFC2674 802.1P
• RFC2138~2139, 2865~2866 RADIUS
• RFC1370, 1587, 1765, 2328, 2370 OSPF
• RFC1771, 1997, 2439, 2796, 2842, 2918 BGP
• RFC1542, 2131, 3046 DHCP
• RFC3069 Super VLAN
• RFC3411~3417 SNMP
• RFC768 UDP
• RFC791 IP
• RFC793 TCP
• RFC854 Telnet
• RFC1305 NTP
• RFC1350 TFTP
• RFC1769 SNTP

Размер
• 437 × 508 × 647 мм

Вес
• 60.5 кг

Поддерживаемые источники питания (приобретаются отдельно)
• 7200-1200AC 90 В ~ 264 В переменного тока, 47 ~ 63 Гц, мощность 1200Вт, с активной системой PFC
• 7200-1200DC От -36 В до -72 В постоянного тока, мощность: 1200Вт, с активной системой PFC
• 7200-2000AC 90 В ~ 264 В переменного тока, 47 ~ 63 Гц, мощность 2000Вт, с активной системой PFC
• 7200-2000DC От -36 В до -72 В постоянного тока, мощность: 2000Вт, с активной системой PFC

MTBF
• 200 000 часов

Рабочая температура
• 0° ~ 40° С

Температура хранения
• -40° ~ 70° С

Влажность
• 10% ~ 90% без конденсата
1При использовании 2-х управляющих модулей 2 Поддержка Advanced Service Engine (ASE)
* Функция будет доступна в будущем


Сертификаты

Заказ

DES-7206-Base Шасси коммутатора 3 уровня серии DES-7200 с 6 слотами расширения и производительностью 192 Гбит/с

Дополнительные модули
7200-24 12 портов 10/100/1000Base-T и 12 комбо-портов 10/100/1000Base-T/SFP
7200-24G 12 портов SFP и 12 комбо-портов 10/100/1000Base-T/SFP
7200-24G2XG  Модуль с 12 портами 100/1000Base-X SFP, 12 комбо-портами 100/1000Base-T/SFP и 2 слотами 10GBase-X XFP для шасси DЕS-7206/7210
7200-24GE  Модуль с 24 портами 100/1000Base-X SFP для шасси DЕS-7206/7210
7200-48 44 порта 10/100/1000Base-T и 4 комбо-порта 10/100/1000Base-T/SFP
7200-2XG 2 слота 10GE XFP
7200-4XG 4 слота 10GE XFP
7200-48P 44 порта 10/100/1000Base-T РоЕ и 4 комбо-порта 10/100/1000Base-T РоЕ/SFP
7200-512RAM  Дополнительный модуль памяти для 7200-CM3/CM4


Источники питания
7200-1200DC резервный источник питания постоянного тока 1200 Вт
7200-2000DC резервный источник питания постоянного тока 2000 Вт
7200-1200AC Резервный источник питания AC для шасси DES-7206/7210 (1200 Вт)
7200-2000AC Резервный источник питания AC для шасси DЕS-7206/7210 (2000 Вт)

Резервные источники питания переменного и постоянного тока нельзя использовать совместно.
Для работы РоЕ необходимо два блока питания.


Модули CPU
7200-CM1 Модуль CPU с производительностью 96 Гбит/с для шасси DES-7206
7200-CM3 Модуль CPU с производительностью 96 Гбит/с и поддержкой MPLS для шасси DES-7206

Advanced Service Engine
7200-ASE3 Service Engine III для поддержки MPLS

Дополнительные продукты

Дополнительные трансиверы XFP 10GE

DEM-421XT  XFP-трансивер, 10GBase-SR, MMF, макс. расстояние до 300 м
DEM-422XT   XFP-трансивер, 10GBASE-LR, SMF, макс. расстояние до 10 км
DEM-423XT   XFP-трансивер, 10GBASE-ER, SMF, макс. расстояние до 40 км

Дополнительные трансиверы SFP
DEM-310GT Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км,3.3В
DEM-311GT Трансивер SFP 1000BASE-SX, MMF, макс. расстояние до 550 м, 3.3В
DEM-312GT2 Трансивер SFP 1000BASE-SX, MMF, макс. расстояние до 2 км, 3.3В
DEM-314GT Трансивер SFP 1000BASE-LH, SMF, макс. расстояние до 50 км, 3.3В
DEM-315GT Трансивер SFP 1000BASE-ZX, SMF, макс. расстояние до 80 км, 3.3В
DEM-330T Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км, 3.3В, WDM (Tx: 1550 nm, Rx: 1310 nm)
DEM-330R Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 10 км, 3.3В, WDM (Tx: 1310 nm, Rx:1550 nm)
DEM-331T Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 40 км, 3.3В, WDM (Tx: 1550 nm, Rx: 1310 nm)
DEM-331R Трансивер SFP 1000BASE-LX, SMF, макс. расстояние до 40 км, 3.3В, WDM (Tx: 1310 nm, Rx:1550 nm)

Изображения

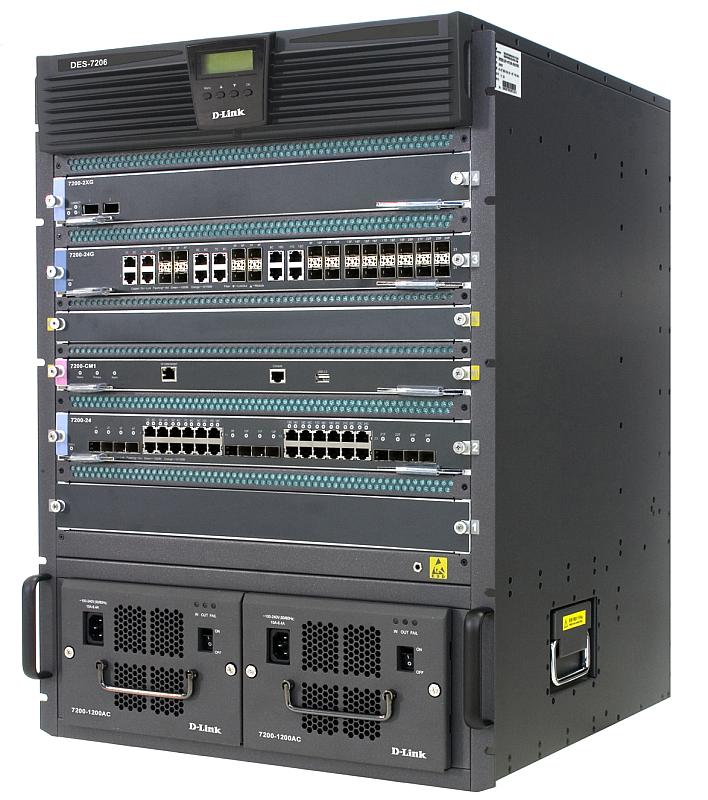

DES-7206-Base

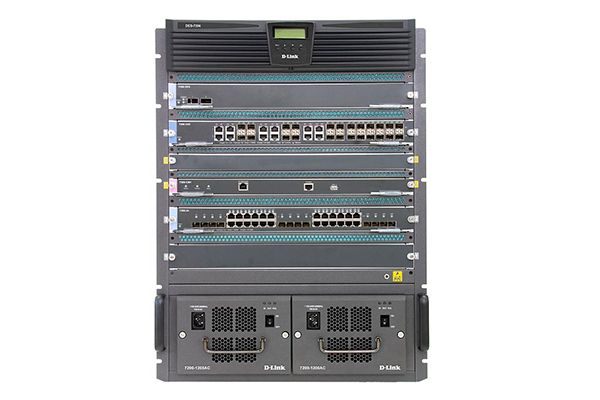

Вид спереди

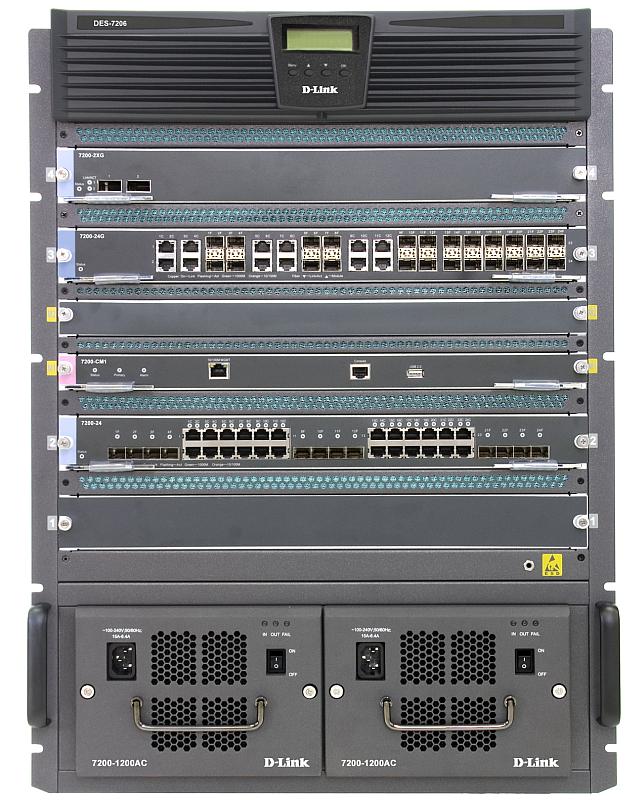

Вид спереди

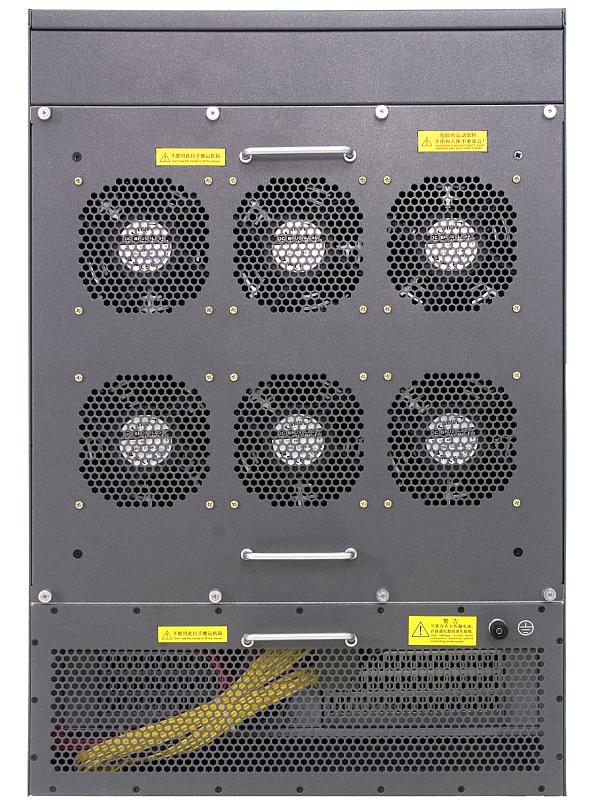

Вид сзади
