DES–1228EOL EOS
Описание
| Рекомендованная замена - DES-1210-28 |
Коммутатор серии Web Smart следующего поколения представляет собой экономически эффективное решение для сетей малого и среднего бизнеса (SMB) и обеспечивает надежность и простоту установки, основанную на технологии Plug and Play. Корпус коммутатора данной серии выполнен в новом стиле с улучшенной панелью индикаторов состояния. Расширенный функционал коммутатора включает 4 порта Gigabit Ethernet, 2 из которых являются комбо-портами 1000BASE-T/SFP, функции обеспечения безопасности, сегментации трафика, QoS и гибкое управление.
Коммутатор DES-1228 оборудован 24 портами Fast Ethernet и 4 гигабитными портами для подключения к магистрали сети или серверам. Порты поддерживают автоопределение полярности MDI/MDIX, обеспечивая простоту подключения рабочих станций.
Расширенные функции 2-го уровня
Являясь устройством 2 уровня, этот коммутатор включает в себя такие функции, как IGMP snooping, зеркалирование портов, Spanning Tree и агрегирование портов для повышения производительности и отказоустойчивости сети.
Виртуальные локальные сети(802.1q) и QoS
Коммутатор поддерживает протокол 802.1Q VLAN Tagging для сегментации трафика по группам, повышения безопасности и производительности сети. Он также поддерживает очереди приоритетов 802.1p, позволяя пользователям использовать в сети чувствительные к задержкам приложения, такие как потоковое аудио и видео, и VoIP. Эти функции позволяют коммутатору работать в сетях с применением VLAN и 802.1p.
Сетевая безопасность
Коммутатор DES-1228 поддерживает статическую таблицу МАС-адресов для ограничения доступа к сети. Аутентификация 802.1x на основе портов, позволяет использовать внешний RADIUS-сервер для авторизации пользователей. Дополнительные функции, такие как D-Link Safeguard Engine защищают коммутатор от вредоносного трафика, вызванного активностью вирусов/червей.
Гибкое управление
Коммутатор настраивается и управляется через утилиту SmartConsole или Web-интерфейс. SmartConsole обеспечивает простой доступ с локального ПК к коммутатору, при этом пользователям не требуется вводить IP-адрес и маску подсети. Кроме того, все доступные коммутаторы сети будут отображены в окне утилиты. Web-интерфейс позволяет получить доступ к коммутатору из любого места сети или удаленно с помощью Web-браузера.
Кроме того, пользователи могут использовать встроенные MIB для опроса состояния коммутатора и для отсылки сообщений о нештатных событиях. Поддержка MIB позволяет пользователям интегрировать коммутаторы с другими устройствами сторонних производителей в единую среду SNMP-управления.
Характеристики
-
Общие
- IEEE 802.3 10BASE-T Ethernet
(медный кабель на витой паре) - IEEE 802.3u 100BASE-TX Fast Ethernet
(медный кабель на витой паре) - IEEE 802.3ab 1000BASE-T Gigabit Ethernet
(медный кабель на витой паре) - IEEE 802.3z Gigabit Ethernet
(оптоволоконный кабель) - ANSI/IEEE 802.3 NWay auto-negotiation
- Зеркалирование портов
Количество портов - 24 порта 10/100BASE-TX, 2 порта 10/100/1000 BASE-T, 2 порта combo 10/100/1000BASE-T/SFP
*При использовании SFP соответствующие порты 10/100/1000 BASE-T блокируются
Протокол - CSMA/CD
Скорость передачи данных - Ethernet:
10 Мбит/с (полудуплексный режим)
20 Мбит/с (полнодуплексный режим) - Fast Ethernet:
100 Мбит/с (полудуплексный режим)
200 Мбит/с (полнодуплексный режим) - Gigabit Ethernet:
2000 Мбит/с (полнодуплексный режим)
Топология сети - Звезда
Сетевые кабели - UTP Cat. 5, Cat. 5e (100 м макс.)
- EIA/TIA-568 100-Ом STP (100 м макс.)
Полный/полу дуплекс - Полный/полу дуплекс для скорости 10/100 Мбит/с
- Полный дуплекс для скорости Gigabit
Интерфейс обмена данными - Автоопределение MDI/MDIX для всех портов на витой паре
Индикаторы - Power/CPU (для устройства)
- Link/Act, 100Mbps Speed (для порта 10/100/BASE-TX)
- Link/Act, 10/100Mbps Speed, 100/1000Mbps Speed (для порта 10/100/1000BASE-T)
- FX Link, Link/Act, 100/1000Mbps Speed (для слота SFP)
Программное обеспечение
Функции 2 уровня - IGMP snooping: поддержка 64 многоадресных групп (Multicast Groups)
- Default Flooding для портов, не подключившихся к Multicast-группе
- 802.1D Spanning Tree
- Агрегирование портов: до 6 групп на устройство, до 8 портов на группу
VLAN - Стандарт 802.1Q VLAN (VLAN Tagging)
- До 256 статических групп VLAN
QoS (Качество обслуживания) - Стандарт приоритета очередей 802.1p
- До 4 очередей на порту
- Поддержка метода WRR для обработки очередей
Безопасность - Управление доступом 802.1x на основе порта
- Управление широкополосным штормом: пороговая величина 8 Кб, 16 Кб, 32K, 64 Кб, 128 Кб, 512 Кб, 1024 Кб, 2048 Кб, 4096 Кб в секунду
- D-Link Safeguard Engine для защиты CPU от широковещательной / многоадресной / одноадресной рассылки
Управление - Web-интерфейс или утилита SmartConsole
- Поддержка SNMP
- DHCP-клиент
- Настройка прерываний для IP-адреса назначения, системных событий, событий порта на оптоволокне, событий порта на витой паре
- Управление доступом порта
- Настройка резервного копирования/восстановления на основе Web-интерфейса
- Настройка резервного копирования/восстановления программного обеспечения на основе Web-интерфейса
- Обновление программного обеспечения с помощью утилиты SmartConsole
- Перезагрузка
MIB - RFC 1213 MIB-II
- D-Link Enterprise Private MIB
Производительность
Пропускная способность коммутатора - 12.8 Гбит/с
Метод коммутации - Store-and-forward
Таблица MAC-адресов - 8 Кб записей на устройство
Изучение МАС-адресов - До 256 статических записей MAC-адресов
- Включение/отключение auto-learning MAC-адресов
Фильтр пакетов/Скорость передачи
(полудуплексный режим) - Максимум 1,488,095 pps на порту
Буфер RAM - 128 Кб на устройство
Стандарты порта и функции
Сертификаты
Заказ
DES-1228 Настраиваемый коммутатор с 24 портами 10/100Base-TX + 2 портами 1000Base-T + 2 комбо-портами 1000Base-T/SFP
Дополнительные трансиверы SFP
DEM-211 Трансивер SFP 100BASE-FX, MMF, макс.расстояние до 2 км, 3.3В
DEM-210 Трансивер SFP 100BASE-FX, SMF, макс.расстояние до 15 км, 3.3В
DEM-310GT Трансивер SFP 1000BASE-LX, SMF, макс.расстояние до 10 км,3.3В
DEM-311GT Трансивер SFP 1000BASE-SX, MMF, макс.расстояние до 550 м, 3.3В
DEM-312GT2 Трансивер SFP 1000BASE-SX, MMF, макс.расстояние до 2 км, 3.3В
DEM-314GT Трансивер SFP 1000BASE-LHX, SMF, макс.расстояние до 50 км, 3.3В
DEM-315GT Трансивер SFP 1000BASE-LX, SMF, макс.расстояние до 80 км, 3.3В
DEM-330T Трансивер SFP 1000BASE-LX, SMF, макс.расстояние до 10 км, 3.3В, WDM (Tx: 1550 nm,Rx: 1310 nm)
DEM-330R Трансивер SFP 1000BASE-LX, SMF, макс.расстояние до 10 км, 3.3В, WDM (Tx: 1310 nm,Rx:1550 nm)
DEM-331T Трансивер SFP 1000BASE-LX, SMF, макс.расстояние до 40 км, 3.3В, WDM (Tx: 1550 nm,Rx: 1310 nm)
DEM-331R Трансивер SFP 1000BASE-LX, SMF, макс.расстояние до 40 км, 3.3В, WDM (Tx: 1310 nm,Rx:1550 nm)

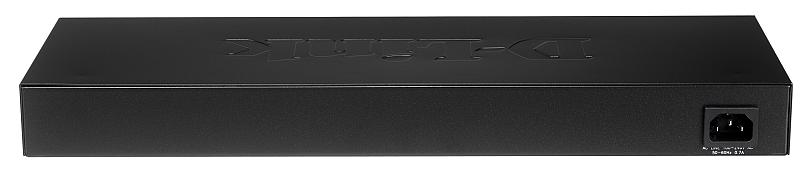

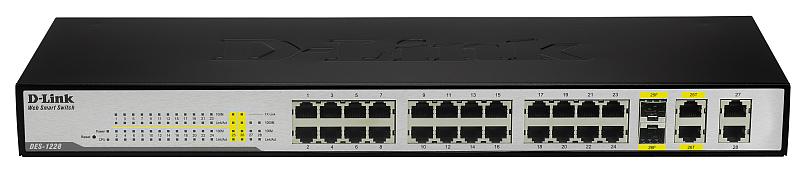

Изображения
