DSS-100E-18PEOL EOS
Неуправляемый коммутатор с 16 портами 10/100Base-TX, 1 портом 10/100/1000Base-T и 1 комбо-портом 100/1000Base-T/SFP (16 портов PoE 802.3af/at, PoE‐бюджет 230 Вт, дальность до 250 м)
Описание
Неуправляемый коммутатор DSS-100E-18P, оснащенный 16 портами 10/100Base-TX с поддержкой PoE, 1 портом 10/100/1000Base-T и 1 комбо-портом 100/1000Base-T/SFP, позволяет пользователям легко подключать и подавать питание по Ethernet-кабелям на PoE-совместимые устройства, например на сетевые камеры, и является оптимальным решением для развертывания систем видеонаблюдения. Защита от статического электричества 6 кВ на медных портах обеспечивает их устойчивость к наведенному напряжению.
Несколько режимов работы
Коммутатор DSS-100E-18P оснащен трехпозиционным DIP-переключателем, позволяющим использовать три режима работы: Standard, Isolate и Extended.
 Режим Standard |
|
| В режиме Standard трафик может передаваться между всеми портами коммутатора, и они работают как порты обычного неуправляемого коммутатора. Порты 1-8 поддерживают функцию приоритета портов для оптимизации трафика. |  |
 Режим Isolate |
|
|
В режиме Isolate трафик между портами 1-16 передаваться не может, но каждый из них может обмениваться трафиком с портами 17 и 18.
|
 |
 Режим Extended |
|
|
В режиме Extended максимальное расстояние передачи данных и подачи питания на портах 9-16 будет увеличено до 250 м1.
|
 |
Подача питания и передача данных на увеличенное расстояние
Расстояние передачи данных и подачи питания по Ethernet-кабелю на портах 9-16 коммутатора DSS-100E-18P может быть увеличено до 250 м1 благодаря использованию режима Extended. Кроме того, каскадное подключение PoE-повторителей DPE-302GE позволит еще больше увеличить это расстояние (до 650 м).
Power over Ethernet
16 портов коммутатора DSS-100E-18P поддерживают стандарты IEEE 802.3af/802.3at PoE. Каждый порт подает питание мощностью до 15,4 Вт/30 Вт при общем PoE-бюджете коммутатора 230 Вт, что позволяет пользователям подключать к DSS-100E-18P устройства, совместимые со стандартами IEEE 802.3af/802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.
Uplink-порты
Коммутатор DSS-100E-18P оснащен uplink-портом 10/100/1000Base-T и uplink-комбо-портом 100/1000Base-T/SFP для подключения сетевого видеорегистратора (NVR), накопителя, сервера или вышестоящего коммутатора.
1Реальное расстояние передачи будет зависеть от качества кабеля и типа подключенной сетевой камеры. Коммутатор поддерживает расстояние передачи до 250 м, но при этом скорость передачи данных не будет превышать 10 Мбит/с.
Характеристики
|
Аппаратное обеспечение
|
|
|
Интерфейсы
|
• 16 портов 10/100Base-TX с поддержкой PoE
• 1 порт 10/100/1000Base-T
• 1 комбо-порт 100/1000Base-T/SFP
|
|
Индикаторы
|
• Power
• Link/Activity/Speed (на порт)
• PoE OK/PoE Fail (на порт PoE)
• PoE Max
|
|
DIP-переключатели
|
• Трехпозиционный DIP-переключатель (режимы Standard, Isolate, Extended)
|
|
Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
|
Функционал
|
|
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3z 1000Base-X
• IEEE 802.3az Energy-Efficient Ethernet (EEE)1
• Автоматическое согласование скорости на каждом порту
• Управление потоком IEEE 802.3x
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
Производительность
|
|
|
Коммутационная матрица
|
• 7,2 Гбит/с
|
|
Метод коммутации
|
• Store-and-forward
|
|
Размер таблицы МАС-адресов
|
• 4K записей
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 5,36 Mpps
|
|
Буфер пакетов
|
• 352 КБ
|
|
PoE
|
|
|
Стандарт PoE
|
• IEEE 802.3af
• IEEE 802.3at
|
|
Порты с поддержкой PoE
|
• Порты 1-16
|
|
Бюджет мощности PoE
|
• 230 Вт (макс. 30 Вт на порт PoE)
|
|
Физические параметры
|
|
|
Размеры (Д x Ш x В)
|
• 440 x 178 x 44 мм
|
|
Вес
|
• 2,137 кг
|
|
Условия эксплуатации
|
|
|
Питание
|
• 100-240 В переменного тока, 50/60 Гц
|
|
Макс. потребляемая мощность
|
• 265 Вт (функция PoE включена)
• 16,89 Вт (функция PoE выключена)
|
|
Потребляемая мощность в режиме ожидания
|
• 9,63 Вт (240 В)
|
|
Тепловыделение
|
• Макс.: 885,3 БТЕ/час
• В режиме ожидания: 33,4 БТЕ/час
|
|
MTBF (часы)
|
• 30 000
|
|
Защита от статического электричества
|
• Поддержка защиты от статического электричества до 6 кВ на медных портах (стандарт IEC61000-4-5)
|
|
Система вентиляции
|
• 1 вентилятор
|
|
Температура
|
• Рабочая: от 0 до 40 °C
• Хранения: от -40 до 70 °C
|
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
|
Комплект поставки
|
|
|
• Коммутатор DSS-100E-18P
• Кабель питания
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• 4 резиновые ножки
• Комплект для монтажа
• Краткое руководство по установке
|
|
|
Прочее
|
|
|
Сертификаты
|
• CE
• RoHS
• C-Tick
• FCC
|
|
Безопасность
|
• LVD
• UL
• CB
|
1Объем сэкономленной благодаря применению функции IEEE 802.3az Energy-Efficient Ethernet (EEE) энергии зависит от условий использования коммутатора.
Сертификаты
Заказ
|
DSS-100E-18P/A1A
|
Неуправляемый PoE-коммутатор, 16x100Base-TX, 1x1000Base-T, 1xCombo 1000Base-T/SFP, PoE до 250м
|
|
Дополнительные SFP-трансиверы
|
|
|
DEM-310GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
|
|
DEM-311GT
|
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
|
|
DEM-312GT2
|
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
|
|
DEM-314GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
|
|
DEM-315GT
|
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
|
|
Дополнительные WDM SFP-трансиверы
|
|
|
DEM-330T/3KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex SC), TX:1550нм, RX:1310нм, одномод, до 3км
|
|
DEM-330R/3KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex SC), TX:1310нм, RX:1550нм, одномод, до 3км
|
|
DEM-330T/10KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
|
|
DEM-330R/10KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
|
|
DEM-331T/20KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
|
|
DEM-331R/20KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
|
|
DEM-331T/40KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
|
|
DEM-331R/40KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
|
1Работа на коротких расстояниях возможна только с использованием аттенюатора (в зависимости от используемых портов не входит в комплект поставки).

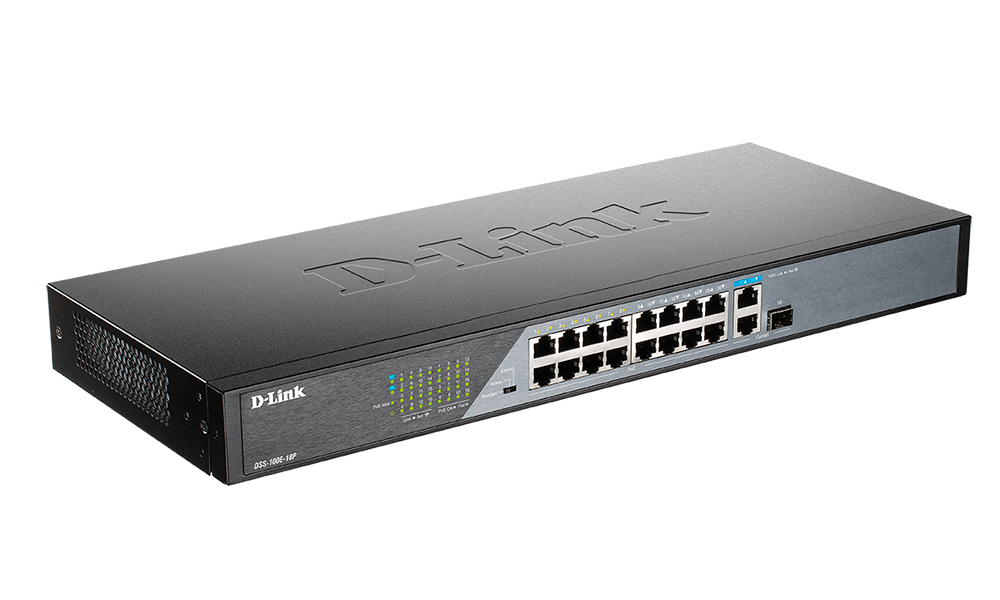

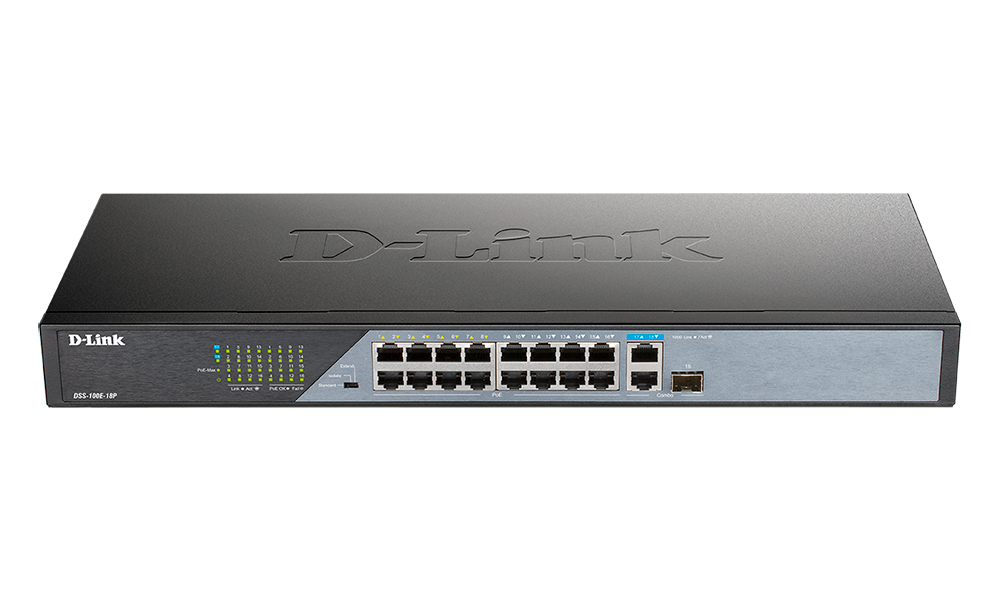

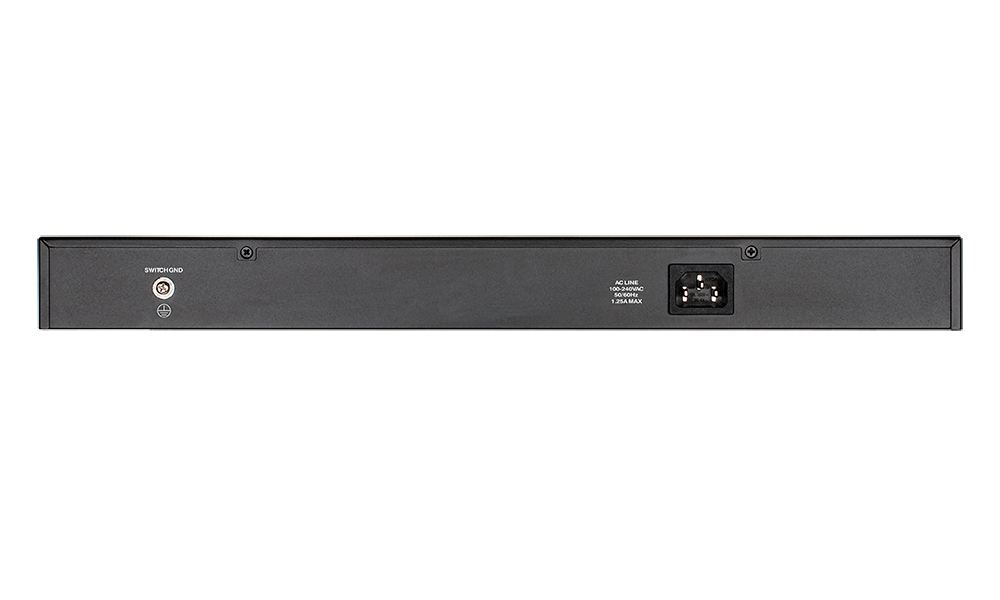

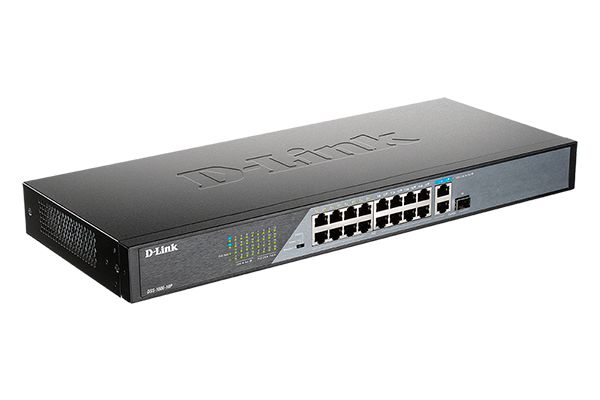

Изображения
DSS-100E-18P/A1
