DMS-1100-10TPEOL
Настраиваемый L2 коммутатор с 8 портами 100/1000/2.5GBase-T и 2 портами 10GBase-X SFP+ (8 портов PoE 802.3af/at , PoE‑бюджет 240 Вт)
Описание
Настраиваемый коммутатор DMS-1100-10TP оснащен 8 портами 2.5GBase-T с поддержкой PoE для подключения по витой паре, а также 2 портами 10GBase-X SFP+, применяемыми для организации подключения к высокоскоростной магистрали. Благодаря поддержке технологии 2.5 Gigabit Ethernet данный коммутатор является идеальным решением для работы с беспроводными точками доступа 802.11ac Wave 2, а 10-гигабитные uplink-порты SFP+ обеспечивают соединение с высокой пропускной способностью при организации более крупной локальной сети.
Легкая интеграция в существующую сеть и защита инвестиций
Коммутатор DMS-1100-10TP поддерживает стандарт IEEE 802.3bz 2.5GBase-T, что позволяет передавать данные на скорости до 2,5 Гбит/с, используя кабели категории 5e, на расстояние до 100 м. Используя технологию IEEE 802.3bz, DMS-1100-10TP повышает эффективность существующей кабельной инфраструктуры, позволяет реализовать все преимущества беспроводных точек доступа 802.11ac Wave 2 и значительно увеличить полосу пропускания, сохраняя при этом инвестиции пользователя и соответствуя требованиям завтрашнего дня. Обратная совместимость со стандартом IEEE 802.3ab 1000Base-T обеспечивает легкую интеграцию данного коммутатора в существующую сеть Gigabit Ethernet.
Функции уровня 2
Коммутатор DMS-1100-10TP поддерживает полный набор функций уровня 2, включая Port Mirroring, Spanning Tree Protocol (STP) и Link Aggregation Control Protocol (LACP). Помимо этого, коммутатор поддерживает функции диагностики кабеля и Loopback Detection, что позволяет администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для определения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типа неисправности кабеля.
Power over Ethernet
8 портов данного коммутатора поддерживают стандарт IEEE 802.3at PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 240 Вт, что позволяет пользователям подключать к DMS-1100-10TP точки доступа и сетевые камеры, совместимые со стандартом 802.3at. Это позволяет размещать оборудование в труднодоступных местах вне зависимости от расположения электрических розеток и минимизировать прокладку кабеля.
Характеристики
|
Аппаратное обеспечение
|
||
|
Процессор
|
• Marvell 98DX3236 (800 МГц)
• Microsemi PD69208 (PoE)
|
|
|
Оперативная память
|
• 256 МБ
|
|
|
Flash-память
|
• 128 МБ
|
|
|
Интерфейсы
|
• 8 портов 100/1000/2.5GBase-T с поддержкой PoE
• 2 порта 10GBase-X SFP+
|
|
|
Индикаторы
|
• Power
• Fan Error
• Link/Activity/Speed (на порт)
• Состояние PoE
|
|
|
Кнопки
|
• Кнопка Reset
|
|
|
Сетевые кабели для 2.5GBase-T
|
• Кат. 5e (макс. 100 м)
|
|
|
Разъем питания
|
• Разъем для подключения питания (переменный ток)
|
|
|
Функционал
|
||
|
Стандарты и функции
|
• IEEE 802.3 10Base-T
• IEEE 802.3u 100Base-TX
• IEEE 802.3ab 1000Base-T
• IEEE 802.3bz 2.5GBase-T
• IEEE802.3z 1000Base-X
• IEEE 802.3ae 10GBase-X
• IEEE 802.3az Energy Efficient Ethernet
• Автоматическое определение MDI/MDIX на всех медных портах
|
|
|
Производительность
|
||
|
Коммутационная матрица
|
• 80 Гбит/с
|
|
|
Метод коммутации
|
• Store-and-forward
|
|
|
Макс. скорость перенаправления 64-байтных пакетов
|
• 59,52 Mpps
|
|
|
Размер таблицы MAC-адресов
|
• 16K записей
|
|
|
Буфер пакетов
|
• 1,5 МБ
|
|
|
Jumbo-фрейм
|
• 9 КБ
|
|
|
Программное обеспечение
|
||
|
Функции уровня 2
|
• Управление потоком
- 802.3x
- Предотвращение блокировок HOL
• IGMP Snooping
- IGMP v1/v2/v3 Snooping
- Поддержка до 192 групп (совместно с MLD Snooping)
- IGMP Snooping Querier
- IGMP Snooping Fast Leave
• MLD Snooping
- MLD v1/v2 Snooping
- Поддержка до 192 групп (совместно с IGMP Snooping)
- MLD Snooping Querier
- MLD Snooping Fast Leave
• Link Aggregation
- 802.1AX
- 802.3ad
- Макс. 8 групп на устройство/8 портов на группу
• Loopback Detection v4.07
• LLDP
• LLDP-MED
• Зеркалирование портов
- One-to-One
- Many-to-One
- Поддержка зеркалирования для входящего/исходящего трафика
• Статистика
- Tx Ok
- Tx Error
- Rx Ok
- Rx Error
• Spanning Tree Protocol
- 802.1D STP
- 802.1w RSTP
• ERPS (Ethernet Ring Protection Switching)
- G.8032 ERPS single ring
- Макс. 16 узлов на кольцо
|
|
|
VLAN
|
• 802.1Q
• VLAN на основе портов
• Auto Surveillance VLAN 2.01
• Voice VLAN
• Asymmetric VLAN
• Группы VLAN
- 4094 группы VLAN
- Макс. 4094 VLAN
|
|
|
Качество обслуживания (QoS)
|
• 802.1p
• 8 очередей на порт
• Механизмы обработки очередей:
- Strict
- Weighted Round Robin (WRR)
• Управление полосой пропускания
- На основе порта (входящее/исходящее)
|
|
|
Безопасность
|
• D-Link Safeguard Engine
• Сегментация трафика
• Защита от широковещательного/многоадресного/одноадресного шторма
• Предотвращение атак DoS
• SSLv3/TLS 1.2
- Поддержка IPv4/IPv6
|
|
|
OAM
|
• Диагностика кабеля
• Восстановление заводских настроек по умолчанию
|
|
|
AAA
|
• Trusted Host
|
|
|
Управление
|
• Web-интерфейс (поддержка IPv4/IPv6)
• Мастер установки Smart Wizard
• D-View 7 (EOL|EOS)
• SNTP
• SNMP
- Поддержка v1/v2c
• SNMP Trap
• Системный журнал
• BootP/DHCP-клиент
• TFTP-клиент
• D-Link Discovery Protocol (DDP)
• Поддержка нескольких версий ПО
• Поддержка нескольких версий конфигурации
• Ping
|
|
|
Технология Green
|
• Экономия электроэнергии за счет:
- Выключения индикаторов
- Определения статуса соединения
- Выключения портов
- Использования спящего режима
- PoE по расписанию: выключение/включение портов с поддержкой PoE по расписанию
|
|
|
Стандарты MIB/RFC
|
• RFC 768 UDP
• RFC 791 IP
• RFC 792 ICMP
• RFC 793 TCP
• RFC 826 ARP
• RFC 1213 MIB II
• RFC 1493 Bridge MIB
• RFC 1907 SNMPv2 MIB
• RFC 4363 IEEE 802.1p MIB
• ZoneDefense MIB
• Private MIB
• PoE MIB
|
|
|
PoE
|
||
|
Стандарт PoE
|
• IEEE 802.3af
• IEEE 802.3at
|
|
|
Порты с поддержкой PoE
|
• Порты 1-8
|
|
|
Бюджет мощности PoE
|
• 240 Вт (макс. 30 Вт на порт PoE)
|
|
|
Физические параметры
|
||
|
Размеры (Д x Ш x В)
|
• 440 x 250 x 44 мм
|
|
|
Вес
|
• 3,43 кг
|
|
|
Условия эксплуатации
|
||
|
Питание
|
• От 100 до 240 В переменного тока
|
|
|
Макс. потребляемая мощность
|
• 293,4 Вт (функция PoE включена)
• 38,1 Вт (функция PoE выключена)
|
|
|
Потребляемая мощность в режиме ожидания
|
• 27,3 Вт
|
|
|
Тепловыделение
|
• 966,86 БТЕ/час
|
|
|
MTBF (часы)
|
• 676 329
|
|
|
Уровень шума
|
• При низкой скорости вентилятора: 42,1 дБ
• При высокой скорости вентилятора: 50,1 дБ
|
|
|
Система вентиляции
|
• 3 вентилятора Smart
|
|
|
Температура
|
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C
|
|
|
Влажность
|
• При эксплуатации: от 0% до 95% без конденсата
• При хранении: от 0% до 95% без конденсата
|
|
|
Комплект поставки
|
||
|
• Коммутатор DMS-1100-10TP
• Кабель питания
• Фиксатор для кабеля питания
• 4 резиновые ножки
• 2 крепежных кронштейна для установки в 19-дюймовую стойку
• Комплект для монтажа
• Краткое руководство по установке
|
||
|
Прочее
|
||
|
EMI
|
• CE
• FCC
• C-Tick
• VCCI
• BSMI
• CCC
|
|
|
Безопасность
|
• cUL
• CB
• CE
• CCC
• BSMI
|
|
1Доступно в будущих версиях программного обеспечения.
Сертификаты
Заказ
|
DMS-1100-10TP/A1A
|
Настраиваемый L2 PoE-коммутатор, 8x2.5GBase-T, 2x10GBase-X SFP+
|
|
Дополнительные пассивные кабели 10G SFP+
|
|
|
DEM-CB100S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 1м
|
|
DEM-CB300S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 3м
|
|
DEM-CB700S
|
Пассивный кабель 10GBase-X SFP+ для прямого подключения, 7м
|
|
Дополнительные трансиверы SFP
|
|
|
DEM-310GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1310нм, одномод, до 10км
|
|
DEM-311GT
|
SFP-трансивер, 1000Base-SX (Duplex LC), 850нм, многомод, до 550м
|
|
DEM-312GT2
|
SFP-трансивер, 1000Base-SX+ (Duplex LC), 1310нм, многомод, до 2км
|
|
DEM-314GT
|
SFP-трансивер, 1000Base-LX (Duplex LC), 1550нм, одномод, до 50км1
|
|
DEM-315GT
|
SFP-трансивер, 1000Base-ZX (Duplex LC), 1550нм, одномод, до 80км1
|
|
DGS-712
|
SFP-трансивер, 1000Base-T (RJ45), до 100м
|
|
Дополнительные трансиверы WDM SFP
|
|
|
DEM-330T/10KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 10км
|
|
DEM-330R/10KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 10км
|
|
DEM-331T/40KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 40км1
|
|
DEM-331R/40KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 40км1
|
|
DEM-331T/20KM
|
WDM SFP-трансивер, 1000Base-BX-D (Simplex LC), TX:1550нм, RX:1310нм, одномод, до 20км
|
|
DEM-331R/20KM
|
WDM SFP-трансивер, 1000Base-BX-U (Simplex LC), TX:1310нм, RX:1550нм, одномод, до 20км
|
|
Дополнительные трансиверы SFP+
|
|
|
DEM-431XT
|
Трансивер SFP+, 10GBase-SR (Duplex LC), 850нм, многомод, до 300м
|
|
DEM-432XT
|
Трансивер SFP+, 10GBase-LR (Duplex LC), 1310нм, одномод, до 10км
|
|
DEM-433XT
|
Трансивер SFP+, 10GBase-ER (Duplex LC), 1550нм, одномод, до 40км1
|
|
DEM-434XT
|
Трансивер SFP+, 10GBase-ZR (Duplex LC), 1550нм, одномод, до 80км1
|
|
DEM-435XT
|
Трансивер SFP+, 10GBase-LRM (Duplex LC), 1310нм, многомод, до 200м
|
| Дополнительные трансиверы WDM SFP+ | |
| DEM-436XT-BXD/40КМ | WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 40км1 |
| DEM-436XT-BXU/40КМ | WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 40км1 |
| DEM-436XT-BXD/20КМ | WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1330нм, RX:1270нм, одномод, до 20км |
| DEM-436XT-BXU/20КМ | WDM трансивер SFP+, 10GBase-LR (Simplex LC), TX:1270нм, RX:1330нм, одномод, до 20км |
1Работа на коротких расстояниях возможна только с использованием аттенюатора. Не входит в комплект поставки.
Изображения

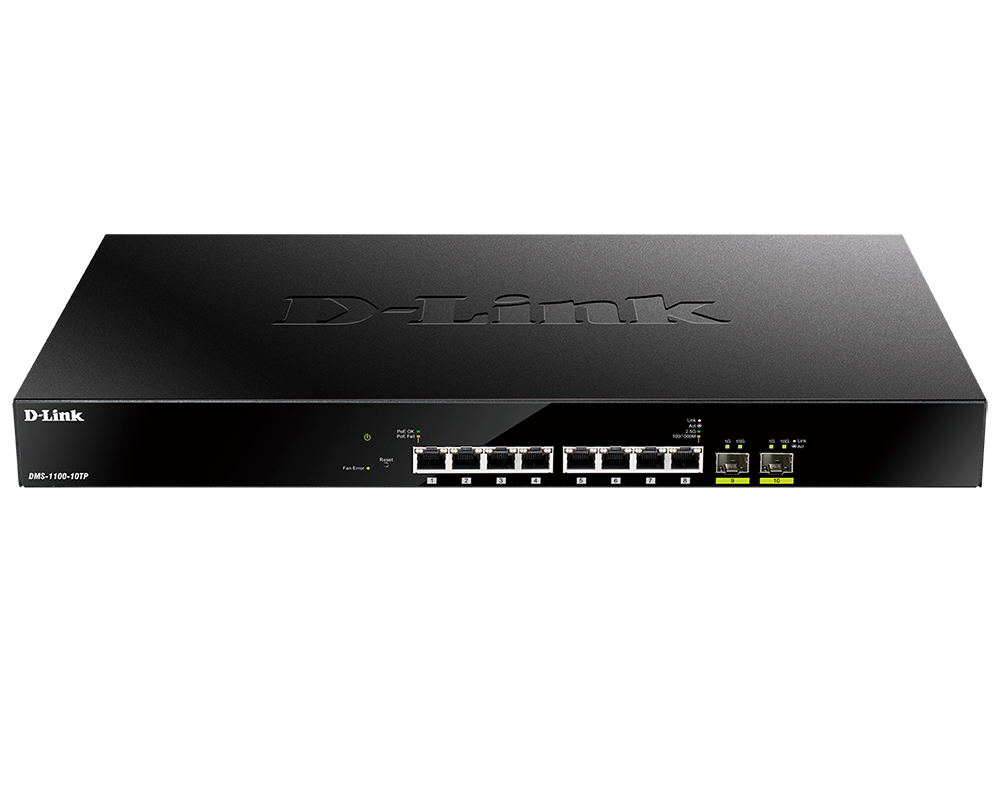

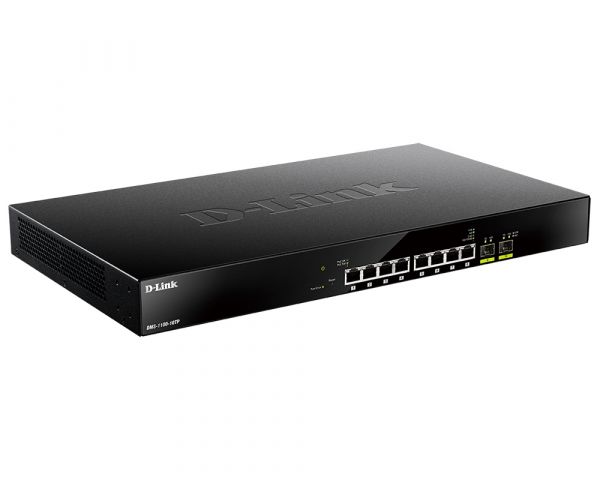

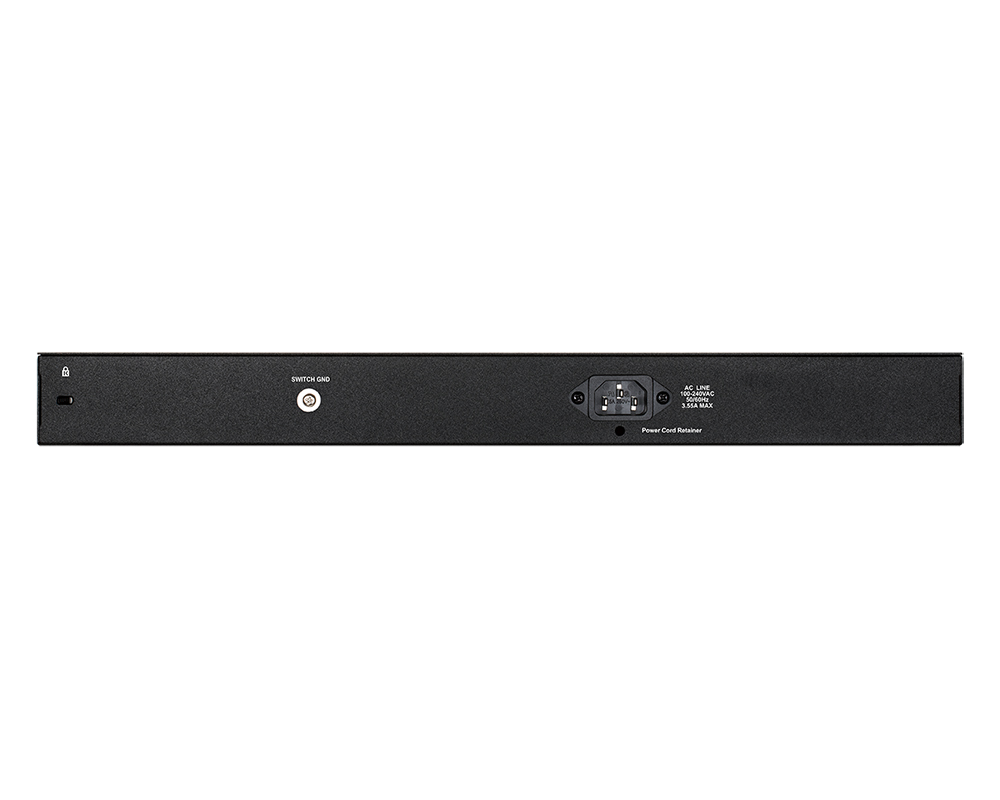

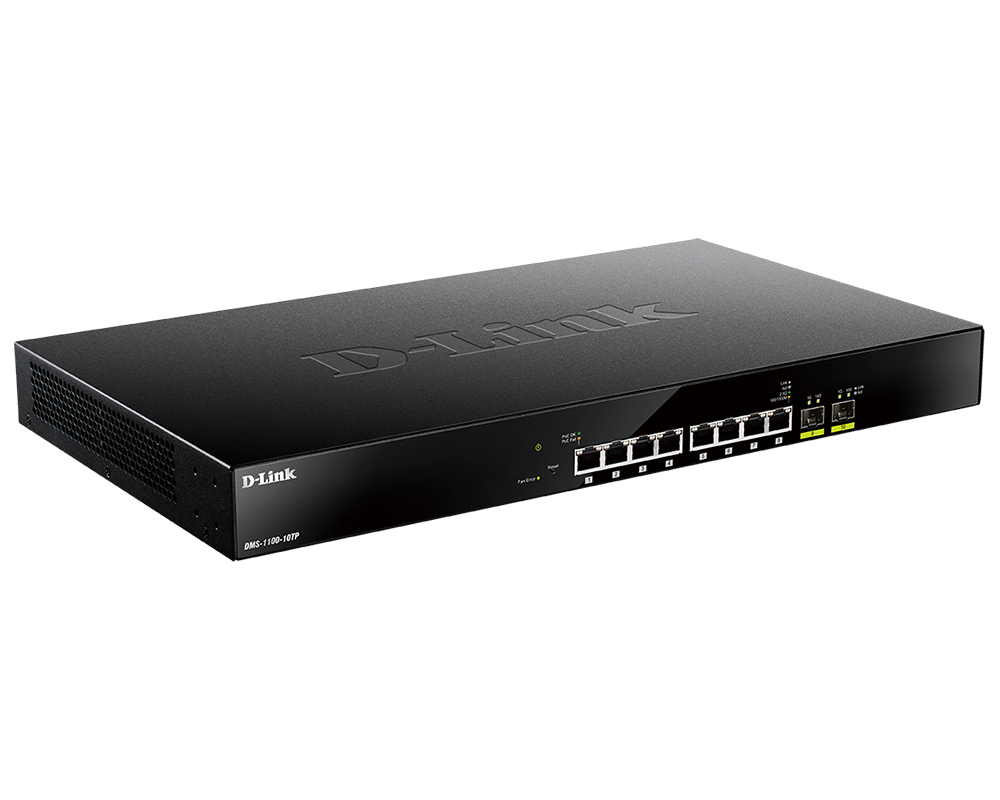

DMS-1100-10TP/A
Загрузки
Внесенные измененияСкачать
Замечания к выпуску
1.10.B018
1. Исправлена проблема с логированием
2. Исправлена проблема с конфигурированием всех портов одновременно
3. Safeguard Engine включен по умолчанию
4. Исправлена проблема с forward MAC
5. Исправлена проблема с работой Wizard
6. Исправлена проблема с работой flow control
7. Исправлена проблема с отображением FDB
8. Исправлена проблема с работой функции энергосбережения
