DGS-1100-26MP/B1EOL EOS

Настраиваемый коммутатор EasySmart с 24 портами 10/100/1000Base-T и 2 комбо-портами 1000Base-T/SFP (24 порта с поддержкой PoE 802.3af/802.3at (30 Вт), PoE-бюджет 370 Вт)

Описание

Настраиваемый коммутатор DGS-1100-26MP является идеальным решением для применения на предприятиях малого и среднего бизнеса. Поддержка различных стандартов PoE, высокий бюджет мощности и защита от статического электричества до 6 кВ делает коммутатор DGS-1100-26MP оптимальным решением для организации видеонаблюдения. Функции управления, диагностики и устранения проблем, а также технологии сохранения энергии позволяют использовать DGS‑1100-26MP для решения различных задач.

Поддержка PoE
24 порта коммутатора DGS-1100-26MP поддерживают стандарты IEEE 802.3at/802.3af PoE. Каждый порт PoE подает питание мощностью до 30 Вт при общем бюджете коммутатора 370 Вт, что обеспечивает подключение к DGS‑1100-26MP устройств, оснащенных технологией PoE. Это значительно упрощает установку сетевого оборудования, позволяя размещать его в труднодоступных местах вне зависимости от расположения электрических розеток, а также минимизировать прокладку кабеля. Подключение устройств, не поддерживающих PoE, возможно при использовании PoE-адаптера (например, гигабитного DPE-301GS).

Простое управление
Коммутатор DGS-1100-26MP поддерживает управление с помощью утилиты D‑Link Network Assistant, а также через Web-интерфейс. Утилита для управления позволяет обнаружить коммутаторы серии Smart от D‑Link в одном и том же сегменте сети L2, что обеспечивает легкую первоначальную установку коммутаторов. Администратору доступна расширенная конфигурация и основные настройки обнаруженных устройств, например, смена пароля и обновление программного обеспечения. С помощью Web-интерфейса становится возможным управление коммутатором вплоть до уровня порта. Интерфейс доступен с Web‑браузера, что дает возможность контролировать работу коммутатора с любого компьютера, подключенного к сети.

Auto Surveillance VLAN и управление полосой пропускания
Коммутатор DGS-1100-26MP поддерживает Surveillance VLAN для организации видеонаблюдения. Благодаря этому для трафика выделяется отдельный VLAN с большим приоритетом, позволяя разделить трафик видеонаблюдения от остальной сети. Это гарантирует безопасность сети и высокое качество видео, сокращая, таким образом, расходы, связанные с приобретением дополнительного оборудования. Функция управления полосой пропускания позволяет зарезервировать полосу пропускания на основе порта для различных приложений, требующих высокой пропускной способности или максимального приоритета.

Расширенный набор функций
Коммутатор DGS-1100-26MP поддерживает расширенные функции безопасности, такие как Static MAC, защита от сетевого шторма и IGMP Snooping. Функция Static MAC позволяет создать «белый» список MAC-адресов, разрешающий доступ только авторизованным устройствам. Функция защиты от сетевого шторма необходима для ограничения до заданного порога широковещательного, многоадресного или неизвестного одноадресного трафика. Коммутатор блокирует или отбрасывает пакеты, попадающие под действие данного ограничения, так как большое количество такого трафика может привести к перегрузке сети. Функция IGMP Snooping позволяет сократить количество многоадресного трафика и увеличить производительность сети.

Простой поиск и устранение неисправностей
Коммутатор DGS-1100-26MP поддерживает функцию Loopback Detection и диагностику кабеля, что позволяет сетевым администраторам быстро и легко находить и устранять проблемы в сети. Функция Loopback Detection используется для обнаружения петель и автоматического отключения порта, на котором обнаружена петля. Функция диагностики кабеля предназначена для определения типов медных кабелей, а также типа неисправности кабеля.

Энергосберегающая технология D-Link Green
Коммутатор DGS-1100-26MP соответствует стандарту IEEE 802.3az Energy Efficient Ethernet и потребляет меньше электроэнергии при небольшом объеме трафика. Установка устройств EEE обеспечивает предприятиям малого и среднего бизнеса экономию денежных средств, сокращая расходы, связанные с покупкой оборудования для охлаждения. DGS-1100-26MP также поддерживает технологию D‑Link Green, обеспечивающую автоматическое сокращение энергопотребления. Коммутатор определяет статус соединения на каждом порту и обеспечивает автоматическое отключение питания неактивных портов.

Характеристики

Аппаратное обеспечение
Версия аппаратного обеспечения
• B1
Интерфейсы
• 24 порта 10/100/1000Base-T с поддержкой PoE
• 2 комбо-порта 1000Base‑X/SFP
Функции портов
• Соответствие IEEE 802.3
• Соответствие IEEE 802.3u
• Соответствие IEEE 802.3ab
• Соответствие IEEE 802.3af/802.3at
• Поддержка управления потоком IEEE 802.3x в режиме полного дуплекса
• Поддержка ручной/автоматической настройки MDI/MDIX
• Автосогласование
• Поддержка режима полу-/полного дуплекса
• Соответствие IEEE 802.3az
• Встроенная защита от статического электричества до 6 кВ на порт
Производительность
Коммутационная матрица
• 52 Гбит/с
Макс. скорость перенаправления пакетов
• 38.69 Mpps
Таблица MAC-адресов
• 16 К записей
Буфер пакетов
• 1,5 Мб
Flash-память
• 16 Мб
PoE
Стандарт PoE • IEEE 802.3af/802.3at
Порты с поддержкой PoE
• Порты  1 – 24
Бюджет мощности PoE
• 370 Вт (макс. 30 Вт на порт PoE)
Физические параметры
Размеры (Д х Ш х В)
• 440 х 290 х 44 мм
• Ширина для установки в 19-дюймовую стойку/на стол, высота 1U
Вес
• 3,81 кг
Условия эксплуатации
Питание
• От 100 до 240 В переменного тока
• Внутренний адаптер питания, 50 ~ 60 Гц
Потребляемая мощность в режиме ожидания
• 15,12 Вт
Максимальная потребляемая мощность
• 387 Вт (PoE включено)
• 20,8 Вт (PoE выключено)
MTBF (часы)
• 269 291
Уровень шума
• 56 dB(A)
Вентиляторы
• 2 вентилятора
Рабочая температура
• От -5 до 50 °C
Температура хранения
• От -40 до 70 °C
Влажность при эксплуатации
• От 0% до 95% (без конденсата)
Влажность при хранении
• От 0% до 95% (без конденсата)
Программное обеспечение
VLAN
• VLAN на основе порта
• 802.1Q tagged VLAN
• Auto Surveillance VLAN
• Voice VLAN
• Management VLAN
• Asymmetric VLAN
• Группы VLAN
   - Поддержка 128 статических групп VLAN
   - Макс. VID: 4094
Функции уровня 2
• Управление потоком
   - 802.3x
   - Предотвращение блокировок HOL
• Jumbo-фрейм до 9216 байт
• IGMP Snooping
   - IGMP v1/v2/v3 Snooping
   - Поддержка 64 групп
   - IGMP Snooping Querier
• 802.3ad Link Aggregation
   - Поддержка 5 групп на устройство и 8 портов на группу
• ERPS (Ethernet Ring Protection Switching)
   - G.8032 ERPS
• Loopback Detection
• Диагностика кабеля
• LLDP
• Зеркалирование портов
   - One-to-One
   - Many-to-One
• Статистика
   - Tx Ok
   - Tx Error
   - Rx Ok
   - Rx Error
• Spanning Tree Protocol
   - 802.1D STP
   - 802.1w RSTP
• Многоадресная рассылка уровня 2
   - MLD Snooping
Качество обслуживания (QoS)
• 802.1p
• 4 очереди на порт
• Механизм обработки очередей:
   - Strict Priority (SP)
   - Weighted Round Robin (WRR)
• Управление полосой пропускания на основе порта (ограничение скорости)
   - Входящее: 8 Кбит/с
   - Исходящее: 64 Кбит/с
Безопасность
• D-Link Safeguard
• Сегментация трафика
• Управление широковещательным/ многоадресным/неизвестным одноадресным штормом
• Предотвращение атак DoS
• SSL
Управление
• Web-интерфейс (Поддержка доступа IPv4/IPv6)
• Утилита D-Link Network Assistant
Технология Green
• Снижение энергопотребления на основе:
   - Статуса соединения
   - Выключения индикаторов
   - Перехода портов в режим ожидания
   - Перехода системы в спящий режим
• Соответствие IEEE 802.3az Energy Efficient Ethernet
Стандарты MIB/RFC
• RFC768 UDP
• RFC791 IP
• RFC792 ICMP
• RFC793 TCP
• RFC826 ARP
• RFC1213 MIB II
• RFC1493 Bridage MIB
• RFC1907 SNMPv2 MIB
• RFC1215 MIB Traps Convention
• RFC2233 Interface Group MIB
• RFC2665 Ether-like MIB
• RFC4363 IEEE 802.1p MIB
• ZoneDefense MIB
• Private MIB
• RFC951 BootP client
• RFC1542 BootP/DHCP client
• RFC2236 IGMP Snooping
Комплект поставки
• Настраиваемый коммутатор DGS-1100-26MP
• Кабель питания
• Комплект для установки в 19-дюймовую стойку
• Набор резиновых ножек
• Компакт-диск
• Краткое руководство по установке
Сертификаты
EMI • FCC/IC, CE, VCCI, BSMI, CCC
Безопасность
• cUL, UL, LVD, CB, CCC, BSMI



Сертификаты

Заказ

DGS-1100-26MP/B1  Настраиваемый коммутатор EasySmart с 24 портами 10/100/1000Base-T и 2 комбо-портами 1000Base-T/SFP (24 порта с поддержкой PoE 802.3af/802.3at (30 Вт), PoE-бюджет 370 Вт)


Дополнительные трансиверы SFP
DGS-712
SFP-трансивер с 1 портом 1000Base-T (до 100 м)
DEM-310GT
SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 10 км)
DEM-311GT
SFP-трансивер с 1 портом 1000Base-SX для многомодового оптического кабеля (до 550 м)
DEM-312GT2
Модуль SFP с 1 портом 1000Base-SX+ для многомодового оптического кабеля, питание 3,3В (до 2 км)
DEM-314GT
SFP-трансивер с 1 портом 1000Base-LH для одномодового оптического кабеля (до 50 км)
DEM-315GT
SFP-трансивер с 1 портом 1000Base-ZX для одномодового оптического кабеля (до 80 км)
DEM-330T/R
WDM SFP-трансивер с 1 портом 1000BASE-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 10 км) / WDM SFP-трансивер с 1 портом 1000BASE-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 10 км)
DEM-331T/R
WDM SFP-трансивер с 1 портом 1000BASE-BX-D (Tx:1550 нм, Rx:1310 нм)для одномодового оптического кабеля (до 20/40 км) / WDM SFP-трансивер с 1 портом 1000BASE-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 20/40 км)



Изображения

DGS-1100-26MP/B1/B

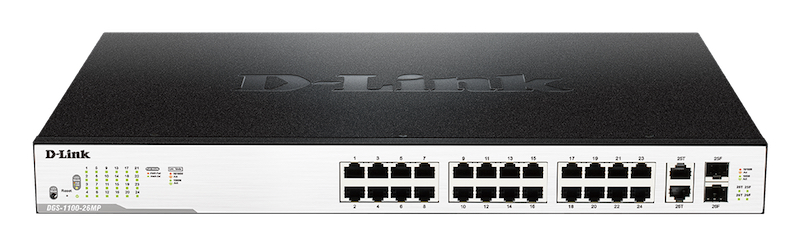

Вид спереди

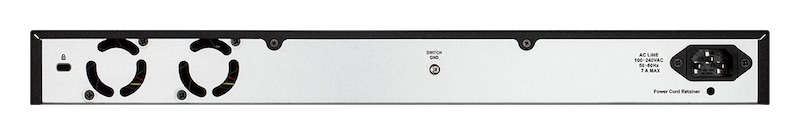

Вид сзади
