DGS-1210-52P/ME/AEOL EOS

Управляемый коммутатор 2 уровня с 48 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP (порты 1 – 8 с поддержкой PoE 802.3af/802.3at (30 Вт), порты 9 – 24 с поддержкой PoE 802.3af (15,4 Вт), PoE-бюджет 193 Вт)
Рекомендуем

Описание

Коммутатор DGS-1210-52P/ME является идеальным решением для применения в сетях Metro Ethernet. Данный коммутатор оснащен 24 портами Gigabit Ethernet для подключения по витой паре, 24 портами с поддержкой РоЕ, а также 4 SFP-портами, применяемыми для организации подключения к высокоскоростной магистрали. Защита от статического электричества 6 кВ обеспечивает устойчивость к скачкам напряжения, а полный набор функций безопасности и аутентификации защищает сеть от внутренних и внешних угроз.

Высокая производительность
Коммутатор DGS-1210-52P/ME оснащен портами 10/100/1000Base-T Ethernet, обеспечивающими оптимальную производительность сети. Данный коммутатор оборудован SFP-портами и портами с поддержкой РоЕ, которые позволяют разместить сетевые устройства, например, IP-камеры РоЕ, в местах, где электрические розетки недоступны. Для этого просто подключите к устройствам PoE Ethernet-кабель, по которому будет осуществляться передача не только данных, но и питания.

Отказоустойчивость/высокая производительность
Коммутатор DGS-1210-52P/ME поддерживает протоколы Spanning Tree (STP): 802.1D-2004 edition, 802.1w и 802.1s. Протоколы STP позволяют организовать резервный маршрут передачи данных, используемый в случае возникновения неисправности коммутатора. Коммутатор также поддерживает агрегирование каналов 802.3ad, которое обеспечивает объединение в группы несколько портов и, как следствие, увеличение полосы пропускания и повышение отказоустойчивости соединений. DGS-1210-52P/ME поддерживает стандарт 802.1p для управления качеством обслуживания (QoS), что позволяет классифицировать трафик в режиме реального времени на 8 очередей с использованием механизмов строгой обработки приоритетов и Weighted Round Robin (WRR). Классификация пакетов осуществляется на основе TOS, DSCP, MAC, IPv4, VLAN ID, номера порта TCP/UDP, типа протокола или содержимого пакетов, определяемого пользователем, и предоставляет возможность гибкой настройки для определенных мультимедийных приложений, таких как VoIP или IPTV.

Безопасность и аутентификация
Коммутатор DGS-1210-52P/ME поддерживает управление доступом 802.1X на основе порта/узла, возможность создания гостевого VLAN, а также аутентификацию RADIUS/TACACS+ для строгого управления доступом в сети. Функция IP-MAC-Port Binding в коммутаторах D-Link позволяет контролировать доступ компьютеров в сеть на основе их IP- и MAC-адресов, а также порта подключения, расширяя, таким образом, возможности управления доступом. Встроенная функция D-Link Safeguard Engine™ обеспечивает идентификацию и приоритизацию пакетов, предназначенных для обработки процессором коммутатора, с целью предотвращения вредоносных атак, способных помешать нормальному функционированию коммутатора. Кроме того, функция списков управления доступом (ACL) повышает безопасность и производительность сети.

Функции управления
Удобный для пользователя Web-интерфейс обеспечивает простоту управления, а автоматическая настройка DHCP предоставляет функции расширенного управления, позволяя администраторам заранее установить настройки и сохранить их на TFTP-сервере. После этого отдельные коммутаторы могут получить IP-адреса с сервера и загрузить предварительно заданные параметры конфигурации. Протокол LLDP (Link Layer Discovery Protocol) позволяет сетевому оборудованию оповещать локальную сеть о своем существовании и характеристиках, что помогает лучше управлять топологией сети. Кроме того, каждый порт этих коммутаторов поддерживает функцию диагностики кабеля, что помогает определить различные неисправности, например, несоответствие длины кабеля или его характеристик.

Управление трафиком и полосой пропускания
Функция управления полосой пропускания позволяет сетевым администраторам определять пропускную способность для каждого порта с шагом до 64 Кбит/с для входящего трафика. Коммутатор DGS-1210-52P/ME также поддерживает функцию защиты от широковещательного шторма, которая сводит к минимуму вероятность вирусных атак в сети. Функция зеркалирования портов упрощает диагностику трафика, а также помогает администраторам следить за производительностью коммутатора и изменять ее в случае необходимости. Поддержка функции IGMP Snooping позволяет сократить объем многоадресного трафика и оптимизировать производительность сети.

Многоадресная рассылка
Коммутатор DGS-1210-52P/ME поддерживает полный набор функций уровня 2 для работы с многоадресной рассылкой, включая IGMP Snooping, IGMP filtering, Fast Leave и настройку для многоадресного трафика на определенных портах. Благодаря поддержке данного функционала коммутатор DGS-1210-52P/ME предоставляет возможность работы с IPTV-сервисами, пользующимися растущим спросом на рынке. IGMP/MLD Snooping на основе хоста обеспечивает подключение нескольких клиентов многоадресной группы к одному сетевому интерфейсу. При использовании функции ISM VLAN многоадресный трафик с целью эффективного расходования полосы пропускания передается в отдельной VLAN. Профили ISM VLAN позволяют пользователям быстро и легко назначить/заменить предустановленные настройки на портах подписчиков многоадресной рассылки.

Характеристики



Аппаратное обеспечение
Интерфейсы
• 24 порта 10/100/1000Base-T с поддержкой РоЕ
• 24 порта 10/100/1000Base-T
• 4 порта 1000Base-X SFP
• Автоматическое определение MDI/MDIX на всех портах
Индикаторы
• Power (на устройство)
• Console (на устройство)
• Link/Active/Speed (на порт)
• Fan Error
Сетевые кабели • UTP категории 5, 5e (макс. 100 м)
Размер • Для установки в стандартную 19-дюймовую стойку, высота 1U
Консольный порт • RJ-45

Производительность
Коммутационная матрица • 104 Гбит/с
Метод коммутации • Store and Forward
Таблица MAC-адресов • 16K записей
Обновление таблицы MAC-адресов • До 256 статических записей MAC-адресов
Скорость перенаправления 64-байтных пакетов • 77,4 Mpps
Объем оперативной памяти • 128 Мб DDR3
Буфер пакетов • 3 Мб
Полу-/полный дуплекс
• Полу-/полный дуплекс для скорости 10/100 Мбит/с
• Полный дуплекс для скорости Gigabit
Flash-память • 32 Мб
Jumbo-фрейм • 9K

PoE
Стандарт PoE • 802.3af
• 802.3at
Мощность PoE
до 30Вт • порты 1-8
до 15,4Вт • порты 9-24
Бюджет PoE • 193Вт

Программное обеспечение
Стандарты и функции
• Порты 1-8 поддерживают стандарт 802.3at
• Порты 9-24 поддерживают стандарт 802.3af
• IEEE 802.3 10Base-T Ethernet (медная витая пара)
• IEEE 802.3u 100Base-TX Fast Ethernet (медная витая пара)
• IEEE 802.3ab 1000Base-T Gigabit Ethernet (медная витая пара)
• IEEE 802.3az
• Автосогласование
• Управление потоком IEEE 802.3x
• IEEE802.3, IEEE802.3u, IEEE802.3ab
• IEEE802.3az
• IEEE802.3z
Функции уровня 2
• Таблица MAC-адресов: 16K записей
• Spanning Tree Protocol
   • 802.1D STP
   • 802.1w RSTP
   • 802.1s MSTP
   • Фильтрация BPDU
   • Root restriction
• Loopback detection
• Зеркалирование
  • Поддержка 1 группы зеркалирования
   • Режимы: One-to-One, Many-to-One, Flow-based (ACL) для входящего трафика
• L2 Protocol Tunneling (L2PT)
• Link aggregation
   • Совместимость с 802.3ad
   • Макс. 8 групп, 8 групп на устройство
• ERPS3
• RSPAN
• sFlow
• Хранение двух образов программного обеспечения (dualimage)
Многоадресная рассылка уровня 2
• IGMP Snooping
   - IGMP v1/v2 snooping, v3 awareness
   - Фильтрация/аутентификация IGMP
   - Поддержка 1024 групп
   - IGMP snooping fast leave на основе VLAN/узла
   - Report suppression
   - IGMP Querier
• MLD snooping
   - MLD v1, MLD v2 awareness
   - Поддержка 512 групп
• IGMP Proxy
VLAN
• 802.1Q tagged VLAN
• Группы VLAN:
   • Макс. 4094 групп
• VLAN на основе порта
• GVRP
• Asymmetric VLAN
• Макс. 256 динамических VLAN
• 802.1v protocol VLAN
• VLAN trunking
• VLAN на основе MAC-адреса
• Double VLAN (Q-in-Q)
  ­ Q-in-Q на основе порта
  ­ Q-in-Q Selective
• VLAN Translation
• Q-in-Q на основе порта
• ISM VLAN
Функции уровня 3
• Макс. 256 записей ARP
• Поддержка 255 статических записей ARP
• Поддержка Gratuitous ARP
• Маршрутов IPv4: 10
• Маршрутов IPv6: 10
Качество обслуживания (QoS)
• CoS на основе:
   • Порта коммутатора
   • Очередей приоритетов 802.1p
   • VLAN ID
   • MAC-адреса
  • IPv4/IPv6-адреса
   • DSCP
   • TOS
   • Типа протокола
   • TCP/UDP-порта
   • Класса IPv6-трафика
• Управление полосой пропускания:
   • На основе порта (входящее, с шагом 64 Кбит/с)
   • На основе потока (входящее, с шагом до 64 Кбит/с)
   • Для выходной очереди (с шагом до 64 Кбит/с)
• Механизмы обработки очередей:
  • Strict Priority
   • Weighted Round Robin (WRR)
• 8 очередей на порт
Списки управления доступом (ACL)
• ACL на основе:
   • Порта коммутатора
   • Очередей приоритетов 802.1p
   • VLAN ID
   • MAC-адреса
   • Ether type
   • TOS
   • IPv4/v6-адреса
   • DSCP
  • Типа протокола
   • Номера TCP/UDP-порта
   • ICMP
   • Класса IPv6-трафика
• До 768 правил доступа для входящего трафика
• Действие ACL (разрешить/запретить/зеркалирование)
• ACL по расписанию
• Статистика ACL
• Фильтрация интерфейса CPU
AAA
• 802.1X
   • Управление доступом на основе узла
   • Управление доступом на основе порта
• Guest VLAN
• Ведение учетных записей RADIUS/TACACS+
• RADIUS/TACACS+ accounting
• 4 уровня учетной записи пользователя
Безопасность
• SSH v2
• SSL v1/2/3
• Port Security (поддержка до 64 MAC-адресов на порт)
• Обнаружение проблем, связанных с совпадением сетевых адресов
• Привязка IP-MAC-Port Binding (IMPB) (IPv4/IPv6)
   - ND Snooping
   - Проверка пакетов IP (Ipv4/IPv6)
   - DHCP Snooping (IPv4/IPv6)
• Защита от широковещательного/многоадресного/одноадресного шторма
• D-Link Safeguard Engine
• DHCP Server Screening (IPv4/IPv6)
• RA Screening (IPv6)
• DHCP Server Screening
• Фильтрация DHCP-клиентов
• Предотвращение ARP Spoofing
• Защита от атак BPDU
• Предотвращение атак DoS
• Сегментация трафика
OAM
• 802.3ah Ethernet Link OAM
   • Поддержка 802.3ah link layer remote loopback and discovery (Системный журнал и SNMP)
   • 802.3ah D-Link extension: D-link Unidirectional Link Detection (DULD), (Системный журнал и SNMP)
• Диагностика кабеля
• Функция цифрового контроля параметров трансивера DDM (Digital Diagnosics Monitoring)
Управление
• Web-интерфейс (поддержка IPv4/IPv6)
• Интерфейс командной строки (CLI)
• Telnet-сервер/клиент (поддержка IPv4/IPv6)
• TFTP-клиент (IPv4/v6)
• Регистрация команд
• SNMP v1/v2c/v3
• SNMP Traps
• Системный журнал
• RMON v1
• RMON v2
• LLDP
• BootP/DHCP-клиент
• Автоматическая настройка DHCP
• Конфигурационный файл в текстовом формате
• Trusted host
• DHCP relay (IPv4/IPv6)
   • DHCP relay agent/local relay
   • DHCP relay option 12, 37, 38
   • DHCP relay option 82
• Добавление тега PPPoE Circuit-ID
• Trap/alarm/log severity control
• Мониторинг CPU
• SNTP
• LLDP
• Команды отладки
• Восстановление пароля
• Шифрование пароля
MIB
• RFC1213 MIB II
• RFC1493 Bridge MIB
• RFC1907 SNMPv2 MIB
• RFC1757, 2819 RMON MIB
• RFC2021 RMONv2 MIB
• RFC1398, 1643, 1650, 2358, 2665 Ether-like MIB
• RFC2674,4363 802.1p MIB
• RFC 2233, 2863 IF MIB
• RFC 2618 RADIUS authentication client MIB
• RFC 2620 RADIUS accounting client MIB
• RFC 2925 ping & traceroute MIB
• Private MIB
• D-Link Zone Defense MIB
IETF
• RFC768 UDP
• RFC791 IP
• RFC792 ICMPv4
• RFC2463, 4443 ICMPv6
• RFC793 TCP
• RFC826 ARP
• RFC 2474, 3260 определение поля DS в заголовке IPv4 и IPv6
• RFC 1321, 2284,2865, 3580, 3748 Extensible Authentication Protocol (EAP)
• RFC2571, RFC2572, RFC2573, RFC2574 SNMP
IPv6
• RFC1981 Path MTU Discovery
• RFC2460 IPv6
• RFC2461, 4861 Neighbor Discovery
• RFC2462, 4862 IPv6 Stateless Address Auto-configuration
• RFC2464 IPv6 Neighbor over Ethernet and definition
• RFC3513, 4291 IPv6 addressing architecture
• RFC2893, 4213 IPv4/IPv6 dual stack

Физические параметры
Размеры • 440 мм x 430 мм x 44 мм

Условия эксплуатации
Питание на входе • 100-240 В переменного тока, 50-60 Гц
MTBF (часы) • 201 071
Уровень шума • 47,3 дБ
Тепловыделение • 912,96 БТЕ/час
Макс. потребляемая мощность
• 270,2 Вт (PoE включено)
• 47 Вт (PoE выключено)
Потребляемая мощность в режиме ожидания • 29,5 Вт/100 В, 27,5 Вт/240 В
Система вентиляции • 2 вентилятора с автоматической регулировкой скорости вращения
Защита от статического электричества Все порты Ethernet поддерживают стандарт IEC61000-4-5 встроенной защиты от статического электричества 6 кВ
Температура
• Рабочая: от -5 до 50 °C
• Хранения: от -40 до 70 °C
Влажность
• При эксплуатации: от 10% до 90% без конденсата
• При хранении: от 5% до 90% без конденсата

Комплект поставки
•    Коммутатор DGS-1210-52P/ME
•    Кронштейны для монтажа в стойку
•    Кабель питания
•    Консольный кабель
•    Зажим для кабеля питания
•    Компакт-диск с руководством пользователя и утилитой DNA (D-Link Network Assistant)
•    Краткое руководство по установке

Прочее
EMI
• FCC class A
• CE class A
• VCCI
• C-Tick
• BSMI
• CCC
Безопасность
• CCC
• CE LVD
• UL/cUL

3Только для ревизии B1 (для моделей DGS-1210-10/ME, DGS-1210-10P/ME, DGS-1210-20/ME, DGS-1210-28/ME, DGS-1210-28P/ME, DGS-1210-52/ME, DGS-1210-52P/ME, DGS-1210-52MP/ME)

Сертификаты

Декларация о соответствии ЕАЭС N RU Д-TW.РА05.В.27524/22, срок действия до 31.07.2027

Заказ

DGS-1210-52P/ME   Управляемый коммутатор 2 уровня с 48 портами 10/100/1000Base-T и 4 портами 1000Base-X SFP (порты 1-8 с поддержкой PoE 802.3af/802.3at (30 Вт), порты 9-24 с поддержкой PoE 802.3af (15,4 Вт), PoE-бюджет 193 Вт);  EOL c 25.05.2017г., EOS c 25.05.2018г.

Дополнительные SFP-трансиверы
DEM-310GT SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 10 км)
DEM-311GT SFP-трансивер с 1 портом 1000Base-SX для многомодового оптического кабеля (до 550 м)
DEM-312GT2 SFP-трансивер с 1 портом 1000Base-SX+ для многомодового оптического кабеля, питание 3,3 В (до 2 км)
DEM-314GT SFP-трансивер с 1 портом 1000Base-LH для одномодового оптического кабеля (до 50 км)
DEM-315GT SFP-трансивер с 1 портом 1000Base-ZX для одномодового оптического кабеля (до 80 км)
DGS-712 SFP-трансивер с 1 портом 1000Base-T (до 100 м)
DEM-302S-LX  SFP-трансивер с 1 портом 1000Base-LX для одномодового оптического кабеля (до 2 км)

Дополнительные WDM SFP-трансиверы
DEM-330T WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 10 км)
DEM-330R WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 10 км)
DEM-331T WDM SFP-трансивер с 1 портом 1000Base-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 40 км)
DEM-331R WDM SFP-трансивер с 1 портом 1000Base-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 40 км)
DEM-302S-BXD WDM SFP-трансивер с 1 портом 1000BASE-BX-D (Tx:1550 нм, Rx:1310 нм) для одномодового оптического кабеля (до 2 км)
DEM-302S-BXU WDM SFP-трансивер с 1 портом 1000BASE-BX-U (Tx:1310 нм, Rx:1550 нм) для одномодового оптического кабеля (до 2 км)

Изображения

DGS-1210-52P/ME/A/A

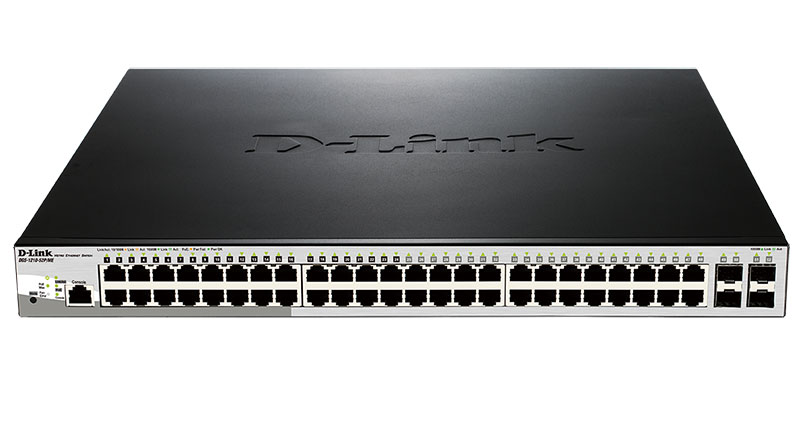

Вид спереди

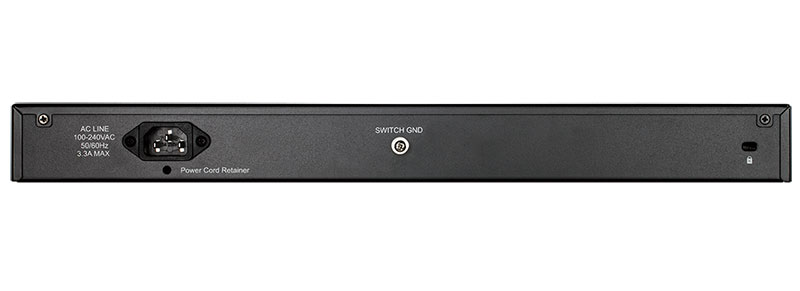

Вид сзади
