Вопрос: Настройка соединения между шлюзами DVG-5004S и DVG-6004S в режиме точка-точка

Ответ:

 Hotline_5004_6004.pdf

Примечание: данный пример универсален для всех голосовых шлюзов серии DVG-5xxx/6xxx/7xxx/20xx/30xx/40xx)

Задача:
Организовать «прозрачный проброс» (Hot-line) между удаленными абонентами на основе оборудования D-Link: DVG5004S и DVG6004S без использования SIP сервера.

Схема сети и адресация линий




Для простоты схемы шлюзы подключены друг к другу WAN портами напрямую, но в реальности между ними может быть любая IP сеть.

Замечание: тестирование данной схемы проводилось в условиях лаборатории. Первоначально все устройства имеют конфигурацию по умолчанию (Factory Default). Если у Вас работающая сеть, убедитесь, что Ваши действия не нанесут ущерба ее работоспособности.

Принцип совершения звонка:

Для звонка с телефонов №1 и №2 на телефоны офисной АТС поднимаем трубку, набираем прямой телефонный номер «103» или «104» и ждем сигнала вызова абонента. Для звонков в ТфОП поднимаем трубку, набираем префикс выхода в город (настраивается на АТС, обычно 0 или 9), затем набираем прямой городской номер.

Для звонков с телефонов офисной АТС №3 и 4 на телефоны №1 и №2 набираем номера нужных линий «101»  и «102» соответственно.
Так мы обеспечиваем «прозрачный» для пользователей режим работы VoIP канала, работающего через IP сеть.

Необходимо обратить внимание, что номера портов, прописанные на шлюзах, а именно 601, 602, 701 и 702, используются только для служебной адресации, пользователям доступны реальные номера линий АТС.

 Настройка DVG-6004S

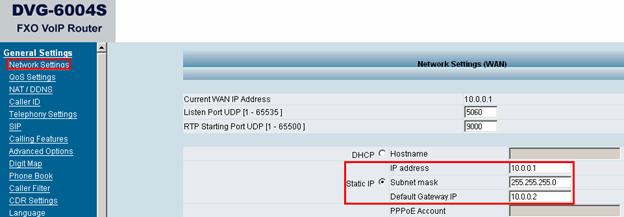

  1. Настраиваем WAN адрес;

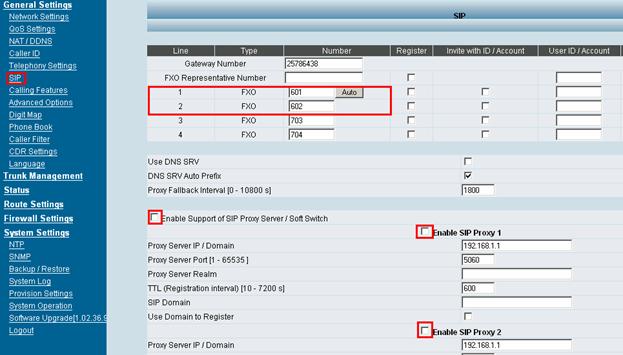

  1. Отключаем регистрацию на всех SIP Proxy серверах, задаем портам FXO номера 601 и 602;

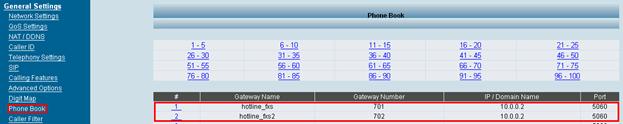

  1. Задаем в адресной книге номера для перевода звонков на шлюз FXS;

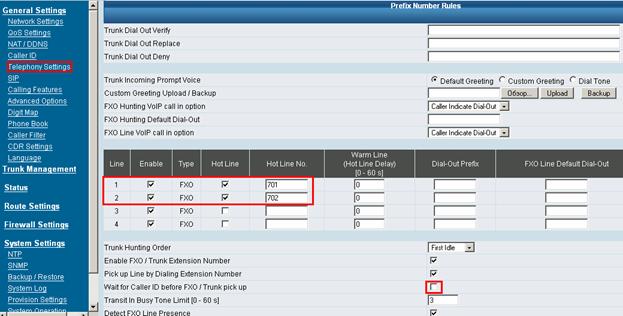

  1. Включаем режим HotLine, указываем номера портов FXS удаленного шлюза, и отключаем ожидание CallerID для более быстрого установления соединения.

Настройка DVG-5004S

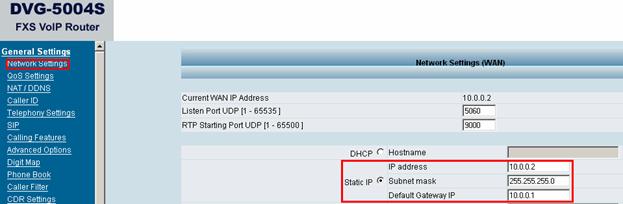

  1. Настраиваем WAN адрес

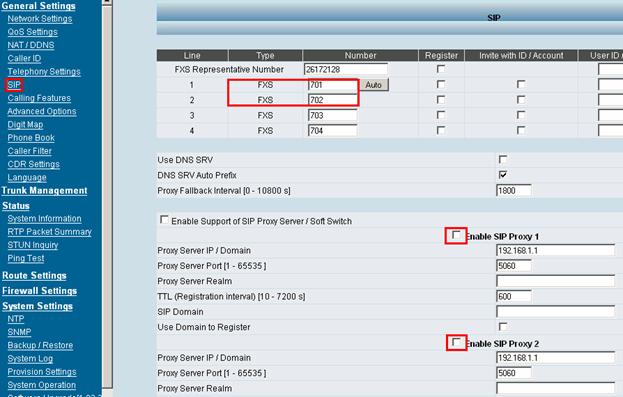

  1. Отключаем регистрацию на всех SIP Proxy серверах, задаем портам FXS номера 701 и 702;

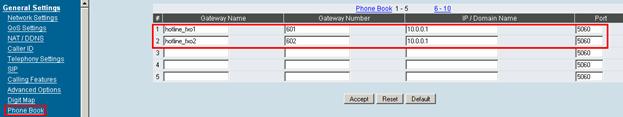

  1. Задаем в адресной книге номера для перевода звонков на шлюз FXO


  1. Включаем режим HotLine, указываем номера портов FXO удаленного шлюза и удаляем порт из hunt-группы


Все остальные параметры, включая кодеки, задержки, имена и пароли, и т.д. настраиваются по своему усмотрению, в зависимости от условий эксплуатации.
