Вопрос: Логические интерфейсы DAS-3248

Ответ:

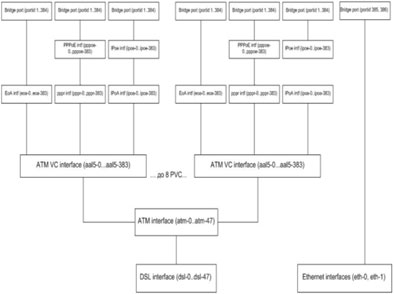

Схема организации логических интерфейсов DAS-3248 схематично представлена на рис.:


Логическая структура интерфейсов DAS-3248

Рассмотрим стек интерфейсов, созданный по умолчанию, для 1-го ADSL порта:

Bridge port     portid 1
EoA intf     eoa-0
ATM VC intf     aal5-0
ATM Port intf     atm-0
ADSL intf     dsl-0

Ниже будет дана краткая характеристика каждого типа интерфейсов данного стека.

Интерфейсы DSL

Служат для непосредственного управления соответствующими ADSL портами DAS-3248. Названия dsl интерфейсов лежат в диапазоне dsl-0...dsl-47. Интерфейс dsl-0 соответствует 1-ому ADSL порту, dsl-47 - сорок восьмому. DSL интерфейсы являются нижележащими интерфейсами для ATM портов. По умолчанию в DAS-3248 созданы все DSL интерфейсы.
Команды:
modify adsl line intf
modify adsl line profile

Интерфейсы ATM (ATM порты)

Используются для управления АТМ функционалом DAS-3248. Названия ATM интерфейсов лежат в диапазоне atm-0...atm-47. Интерфейс atm-0 соответствует 1-ому ADSL порту, atm-47 - сорок восьмому. ATM интерфейсы являются вышележащими над DSL интерфейсами и нижележащими для ATM VC интрефейсов.
На уровне ATM портов выполняются следующие действия:

  1. Output rate limiting (ORL) - задание максимальной выходной полосы пропускания для данного ATM порта (в Кбит/с). Данное значение не должно превышать максимальную скорость соединения нижележащего ADSL порта.
  2. OAM
  3. Настройка входящих очередей (через trfclass profile):
    1. Длина входной очереди.
    2. Размер очереди, при которой применяется IRL (Input rate limiting).
  4. Настройка политик исходящих очередей (через sched profile)
    1. Дисциплина очередей.
    2. Параметры выбранной дисциплины.

По умолчанию в DAS-3248 созданы все АТМ интерфейсы (порты).
Команды:
create atm port
modify atm port
get atm port
delete atm port

Интерфейсы ATM VC

ATM VC интерфейсы предназначены для создания, настройки и удаления постоянных виртуальных соединений (PVC) ATM. DAS-3248 поддерживает до 8 ATM PVC на один ADSL порт, т.е. поверх одного ATM порта можно создать до 8 PVC. Названия ATM VC интерфейсов лежат в диапазоне aal5-0...aal5-383.

По умолчанию на DSLAM-е созданы 48 ATM VC интерфейсов (aal5-0...aal5-47) - на каждый ATM порт по одному VC. В случае если предполагается использовать несколько PVC на одном ADSL порту, пользователь должен сам создать необходимые ему VC интерфейсы. Ему доступны для использования любые имена из диапазона aal5-48...aal5-383. Дублирование имен интерфейсов DAS-3248 запрещено.

С помощью настройки ATM PVC интерфейсов возможно:

  1. Задать идентификаторы постоянного виртуального соединения ATM (по умолчанию VPI 8 VCI 81).
  2. Задать тип мультиплексирования (llc, vcmux, auto).
  3. Применить Input Rate Limiting (IRL).
  4. Указать тип канала (fast, interleave).
    Команды:
    create atm vc intf
    modify atm vc intf
    get atm vc intf
    delete atm vc intf

Подробнее об ATM VC читайте в теме "Создание, удаление и настройка ATM PVC на DAS-3248".

Интерфейсы EoA

EoA - логический интерфейс, лежащий поверх ATM PVC интерфейса и использующийся при инкапсуляции RFC 2684 (прежнее название RFC 1483) for Bridged Protocols. Имена EoA интерфейсов лежат в диапазоне eoa-0..eoa-383. По умолчанию созданы 48 EoA интерфейсов с именами eoa-0...eoa-47 (поверх каждого ATM VC).

Для данного интерфейса можно задать тип поддерживаемого Ethernet трафика: Multicast, Broadcast, Unicast, Unknown unicast.

Команды:
create eoa intf
modify eoa intf
get eoa intf
delete eoa intf

Интерфейсы PPPR и PPPoE

Данные интерфейсы служат для обеспечения прозрачной миграции с традиционных ATM-based DSLAM-ов на IP решения. Во время перехода с АТМ на Ethernet/IP возможна следующая ситуация: часть сети будет оставаться ATM-based с используемым протоколом PPPoA, а часть - Ethernet/IP based и протоколом PPPoE. Технология PPPoA to PPPoE internetworking позволяет средствами DSLAM-а преобразовать PPPoA пакеты от CPE в пакеты PPPoE и послать их на BRAS. Подробнее о PPPoA to PPPoE internetworking читайте в рекомендации DSL Forum TR-101.

Имена PPPR (PPPoA relay) и PPPoE интерфейсов лежат в диапазонах pppr-0...pppr-383 и pppoe-0…pppoe-383 соответственно.

Команды:
create pppr intf
create pppoe intf
modify pppr intf
modify pppoe intf
get pppr intf
get pppoe intf
delete pppr intf
delete pppoe intf

Интерфейсы IPoA и IPoE

Требуются для обеспечения функционала IPoA to IPoE internetworking. Обратитесь к рекомендации DSL Forum TR-101 за подробностями.

Имена IPoA и IPoE интерфейсов лежат в диапазонах ipoa-0…ipoa-383 и ipoe-0…ipoe-383 соответственно.

Команды:
create ipoa intf
create ipoe intf
modify ipoa intf
modify ipoe intf
get ipoa intf
get ipoe intf
delete ipoa intf
delete ipoe intf

Bridge ports

Bridge port являются вершиной стека интерфейсов DAS-3248 и отвечают за Layer 2 forwarding.

Bridge ports позволяют:

  1. Создать соответствие ATM VC <-> VLAN. Причем в один VLAN можно включать несколько VC и один VC можно включать в несколько VLAN.
  2. Включить блокировку и/или мониторинг клиентских MAC адресов.
  3. Выставить 802.1p приоритет всем входящим пакетам.
  4. Настроить соответствие между выходными очередями и значением приоритета.

Имена bridge портов (portid) лежат в интервале от 1 до 384 для eoa, pppoe и ipoe интерфейсов. Portid 385 и 386 соответствуют Gigabit Ethernet портам Uplink 1 (eth-0) и Uplink 2 (eth-1) соответственно.
