Вопрос: Пример настройки VOICE VLAN на коммутаторах DGS-1100-05 и DGS-1100-08 rev.B1

Ответ:

VLANs:
data (vid=10) – vlan для клиентского трафика;
voice (vid=28) – vlan для VOIP-телефонов.

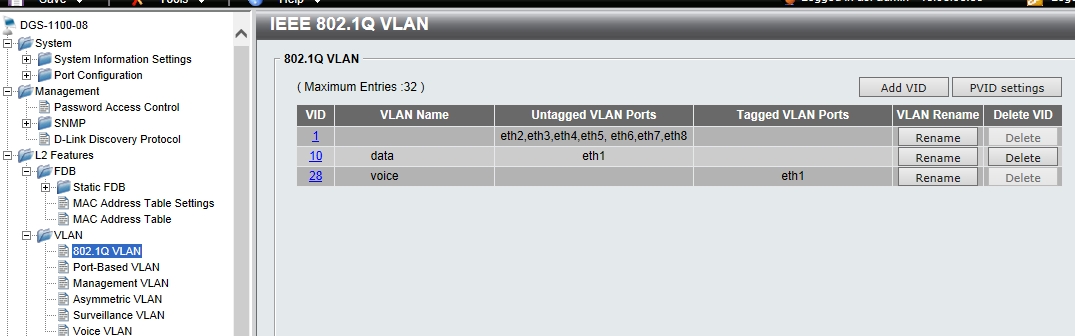

Добавляем порты коммутатора в нужные vlan (Рисунок 1):

Важное замечание: порт должен быть добавлен в Voice Vlan как тегированный, но на телефоне при этом тег настраивать не нужно!

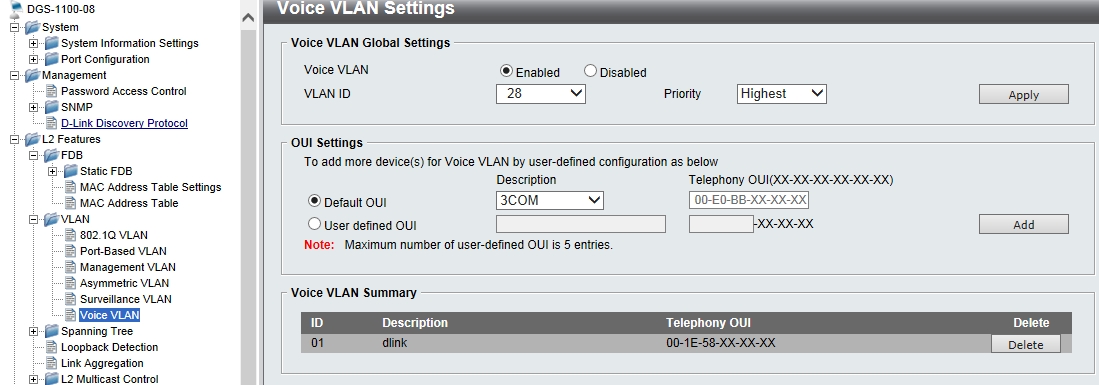

Затем в разделе Voice VLAN нужно обозначить VLAN “voice” как VOICE VLAN и добавить правило для VOIP телефонов, чтобы они автоматически попадали в VOICE VLAN.
В нашем примере телефон имеет следующий MAK-адрес: 00-1e-58-f7-97-9b.

Рисунок – 2.

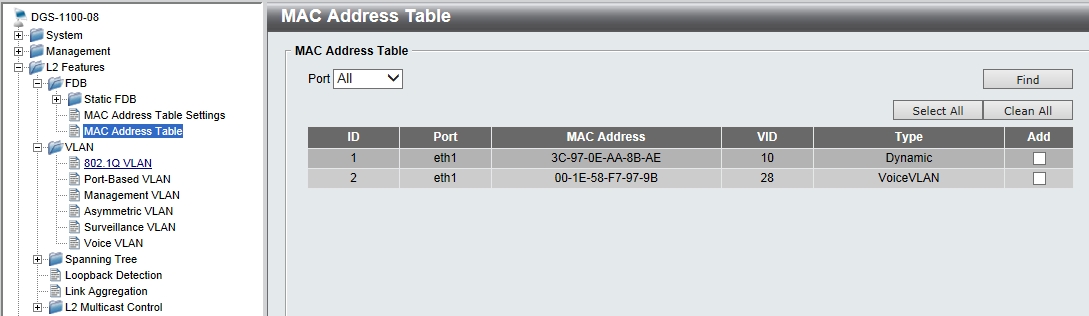

Подключаем телефон к 1 порту коммутатора, а к LAN порту телефона подключем клиентский ПК. После этого МАК-адреса устройств должны попасть в соответствующие Vlan.

Рисунок – 3.
