Вопрос: Что такое Guest VLAN и примеры настройки этой функции?

Ответ:

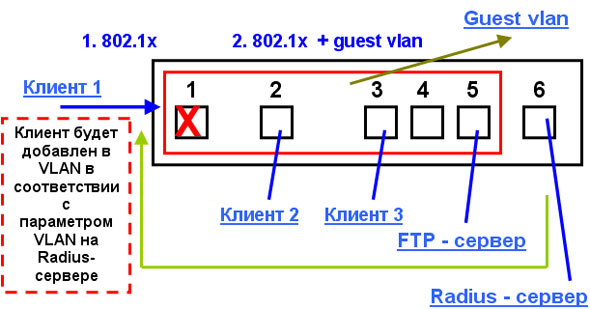

1) Что такое Guest VLAN?


3. После того как порт аутентифицирован

  1. Члены Guest VLAN могут иметь доступ друг к другу даже если они не прошли 802.1x аутентификацию.
  2. Член Guest VLAN может быть переведён в Target VLAN (VLAN назначения) в соответствии с параметрами, указанными на RADIUS сервере, после прохождения 802.1x аутентификации.
    (Guest VLAN поддерживает только 802.1x на базе портов, но не базе MAC-адресов)

2) Почему 802.1x Guest VLAN?

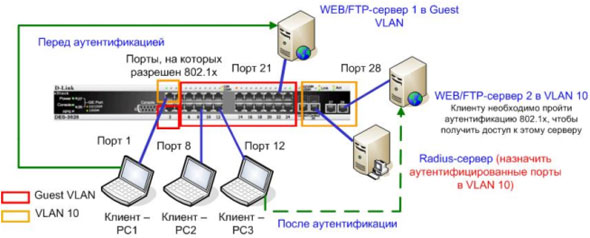

802.1x Guest VLAN может предоставлять клиентам ряд ограниченных сервисов до прохождения процесса 802.1x аутентификации. Например клиент может скачать и установить необходимое ПО 802.1x. На рисунке, до того как клиент аутентифицирован, его PC может иметь доступ к публичному Web / FTP серверу в Guest VLAN для получения необходимой информации. После того как клиент аутентифицирован в сети, клиентский порт добавляется в соответствующий VLAN и может получить доступ ко всем сервисам в этом VLAN.

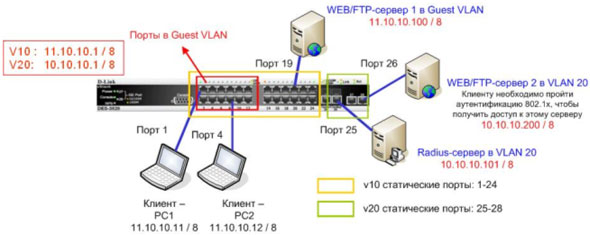

3) Пример 802.1x Guest VLAN


  1. Две VLAN: v10 и v20
  2. Guest VLAN VID=10
  3. Порты 1-12 добавлены в Guest VLAN
  4. Добавить порт в обе VLAN

1. Конфигурация DES3828
# Создайте VLAN v10 и v20 #
config vlan default delete 1-28
create vlan v20 tag 20
config vlan v20 add untagged 25-28
config ipif System ipaddress 10.10.10.1/8 vlan v20
create vlan v10 tag 10
config vlan v10 add untagged 1-24
create ipif p10 11.10.10.1/8 v10
# Включите 802.1x и Guest VLAN #
enable 802.1x
create 802.1x guest_vlan v10
config 802.1x guest_vlan ports 1-12 state enable
# Сделайте коммутатор посредником в процессе 802.1x #
config 802.1x capability ports 1-12 authenticator
config radius add 1 10.10.10.101 key 123456 default

2. Конфигурация PC клиента: Запустите ПО 802.1x D-Link.

3. Конфигурация RADIUS-сервера:
Создайте имя пользователя и задайте пароль. Задайте следующие атрибуты для пользователя:
Tunnel-Medium-Type (65) = 802
Tunnel-Pvt-Group-ID (81) = 20 | VID
Tunnel-Type (64) = VLAN

Перед тем, как порт 1 DES-3828 пройдёт процесс аутентификации 802.1x:

Команда: show vlan

VID : 1 VLAN Name : default
VLAN TYPE : static Advertisement : Enabled
Member ports :
Static ports :
Current Untagged ports :
Static Untagged ports :
Forbidden ports :

VID : 10 VLAN Name : v10
VLAN TYPE : static Advertisement : Disabled
Member ports : 1-24
Static ports : 1-24
Current Untagged ports : 1-24
Static Untagged ports : 1-24
Forbidden ports :

VID : 20 VLAN Name : v20
VLAN TYPE : static Advertisement : Disabled
Member ports : 25-28
Static ports : 25-28
Current Untagged ports : 25-28
Static Untagged ports : 25-28
Forbidden ports :

Команда: show 802.1x auth_state

Port Auth PAE State Backend State Port Status
------ -------------- ------------- ------------
1 Connecting Idle Unauthorized
2 Disconnected Idle Unauthorized
3 Disconnected Idle Unauthorized
4 Connecting Idle Unauthorized
5 Disconnected Idle Unauthorized
6 Disconnected Idle Unauthorized
7 Disconnected Idle Unauthorized
8 Disconnected Idle Unauthorized
9 Disconnected Idle Unauthorized
10 Disconnected Idle Unauthorized
11 Disconnected Idle Unauthorized
12 Disconnected Idle Unauthorized
13 ForceAuth Success Authorized
14 ForceAuth Success Authorized
15 ForceAuth Success Authorized
16 ForceAuth Success Authorized
17 ForceAuth Success Authorized
18 ForceAuth Success Authorized
19 ForceAuth Success Authorized
20 ForceAuth Success Authorized

На этом этапе, порты 1-24 DES3828 port 1-24 могут передавать данные друг другу, например на Web/FTP Сервер 1 на порту 19 в Guest VLAN, но не имеют доступа к FTP/Web Серверу 2 на порту 26 в VLAN20.

Команда: show vlan

VID : 1 VLAN Name : default
VLAN TYPE : static Advertisement : Enabled
Member ports :
Static ports :
Current Untagged ports :
Static Untagged ports :
Forbidden ports :

VID : 10 VLAN Name : v10
VLAN TYPE : static Advertisement : Disabled
Member ports : 2-24
Static ports : 2-24
Current Untagged ports : 2-24
Static Untagged ports : 2-24
Forbidden ports :

VID : 20 VLAN Name : v20
VLAN TYPE : static Advertisement : Disabled
Member ports : 1, 25-28 –
Порт 1 прошёл аутентификацию и был добавлен в VLAN 20
Static ports : 1, 25-28
Current Untagged ports : 1, 25-28
Static Untagged ports : 1, 25-28
Forbidden ports :

Команда: show 802.1x auth_state

Port Auth PAE State Backend State Port Status
------ -------------- ------------- ------------
1 Authenticated Idle Authorized
2 Disconnected Idle Unauthorized
3 Disconnected Idle Unauthorized
4 Connecting Idle Unauthorized
5 Disconnected Idle Unauthorized
6 Disconnected Idle Unauthorized
7 Disconnected Idle Unauthorized
8 Disconnected Idle Unauthorized
9 Disconnected Idle Unauthorized
10 Disconnected Idle Unauthorized
11 Disconnected Idle Unauthorized
12 Disconnected Idle Unauthorized
13 ForceAuth Success Authorized
14 ForceAuth Success Authorized
15 ForceAuth Success Authorized
16 ForceAuth Success Authorized
17 ForceAuth Success Authorized
18 ForceAuth Success Authorized
19 ForceAuth Success Authorized
20 ForceAuth Success Authorized

PC на порту 1 имеет доступ к FTP/Web Серверу 2 в VLAN20, так как этот порт стал членом VLAN20.

Результаты тестов:

  1. Перед тем как PC1 пройдёт процесс 802.1x аутентификации, PC1 имеет доступ к PC2 и FTP/WEB Серверу 1, находящимся в Guest VLAN.
  2. После того как PC1 пройдёт процесс аутентификации, PC1 имеет доступ к FTP/WEB Серверу 2, потому что PC1 переведён в VLAN20 из Guest VLAN VID 10 Radius-сервером. (PC 1 не имеет доступа к PC2 и FTP/WEB Серверу 1).
