Вопрос: Как обновить прошивку на коммутаторе через Z-Modem

Ответ:

Рассмотрим загрузку прошивки на примере коммутатора DES-3200rev.A1.

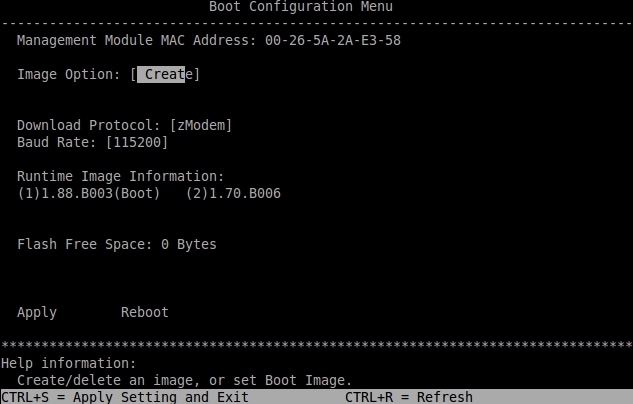

1. При загрузке коммутатора необходить зажать комбинацию клавиш Shift+3. В появившемся окне выбираем Image Option — Create, BaudRate - 115200 и нажимаем Apply.

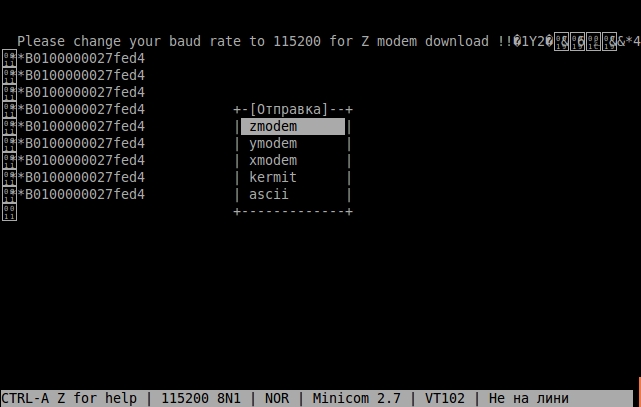

2. Затем запускаем терминал с возможностью отправки файла через Z-Modem, это может быть например Hyperterminal или Minicom, и подключаемся к коммутатору на скорости 115200.

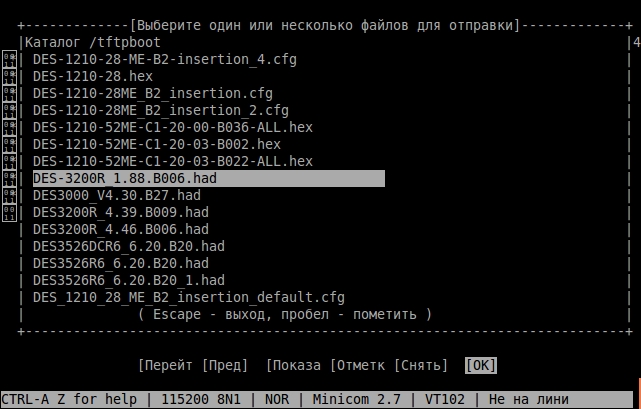

3. Выбираем файл прошивки.

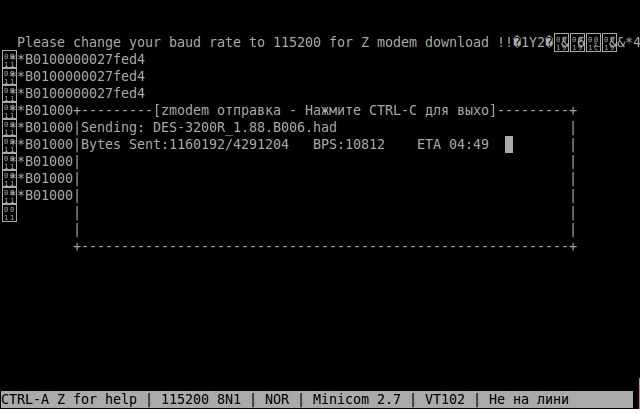

4. Затем начнется отправка файла прошивки на коммутатор.

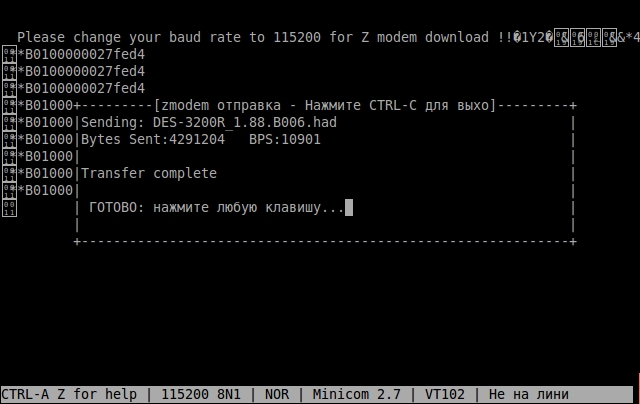

5. После завершения загрузки прошивки появится следующее сообщение:

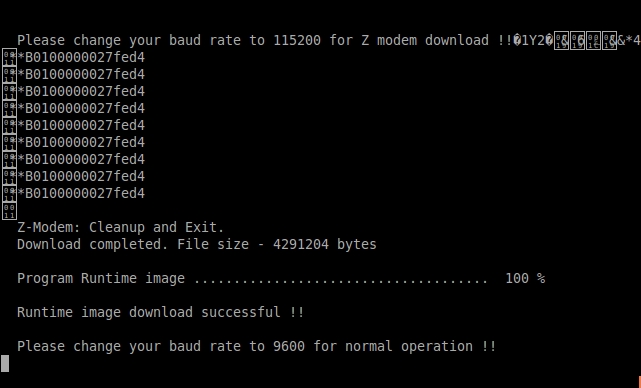

Нажимаем любую клавишу и видим успешное завершение процесса загрузки ПО.

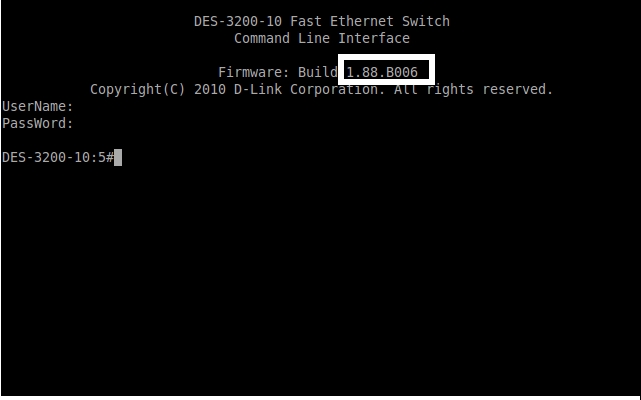

6. Переподключаемся к коммутатору на скорости 9600 и убеждаемся, что прошивка обновлена корректно.
