Вопрос: Что такое PIM-SM и PIM-DM и примеры их настройки.

Ответ:

PIM-SM (Protocol Independent Multicast Sparse Mode) и PIM-DM (Protocol Independent Multicast Dense Mode) являются протоколами маршрутизации многоадресных сообщений. Основной их особенностью является то, что при многоадресной маршрутизации они используют маршрутную информацию одноадресных протоколов маршрутизации (например OSPF). Подробнее об этих протоколах читайте RFC 2362 и RFC 3973 соответственно.

PIM-SM против PIM-DM:

  • Протокол PIM-DM использует механизм лавинной рассылки и отсечения (flood and prune) для построения деревьев многоадресной рассылки.
  • Этот механизм работает в среде, в которой члены группы плотно распределены по всем сетям.
  • Если члены группы разбросаны по различным сетям, метод лавинной маршрутизации (flooding) будет использовать большую часть полосы пропускания, что может привести к снижению производительности.

Решение: протокол PIM-Sparse Mode (PIM-SM).

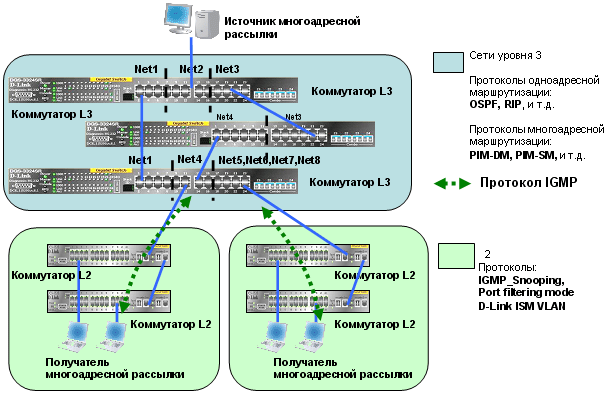

Схема предоставления услуг многоадресной рассылки:


PIM-Sparse Mode:

  • PIM-Sparse Mode (PIM-SM) был разработан как протокол маршрутизации многоадресной рассылки, который обеспечивает эффективное взаимодействие между членами распределенных групп.
  • Чтобы исключить возможные проблемы с масштабированием, PIM-SM позволяет ограничивать многоадресный трафик, т.о., что только те маршрутизаторы, которые заинтересованы в получении трафика для определенной группы будут "видеть" его.
  • "Точки Рандеву" (Rendezvous Points, RP) - это корни общих деревьев многоадресной рассылки, которые используются для передачи данных от источников к получателям.
  • При подключении к группе каждый приемник использует IGMP для уведомления об этом непосредственно подключенного маршрутизатора, который посылает PIM-сообщение о присоединении к дереву многоадресной рассылки в направлении точки рандеву.
  • Источники регистрируются в точке рандеву с целью извещения о своем присутствии в сети и передачи информации членам группы.

Маршрутизация с PIM-DM: пример настройки:


  • Настроить на коммутаторе L3 протокол многоадресной рассылки PIM-DM, и активизировать на коммутаторе L2 IGMP snooping.
  • Проверить, может ли клиент многоадресной группы получать видео-трафик с Медиа-сервера, и передаются ли эти пакеты только этому клиенту.

Настройка DGS-3324SR:

  1. Удалить порты из default VLAN для добавления их в другие VLAN.
    config vlan default delete 1:1-1:24

  2. Создать VLAN-ы, добавить в них порты и настроить IP-интерфейсы.
    create vlan v101 tag 101
    config vlan v101 add untagged 1:1-1:6
    create ipif net1 192.168.1.254/24 v101 state enabled

    create vlan v102 tag 102
    config vlan v102 add untagged 1:7-1:12
    create ipif net2 192.168.2.254/24 v102 state enabled

    create vlan v103 tag 103
    config vlan v103 add untagged 1:13-1:18
    create ipif net3 192.168.3.254/24 v103 state enabled

    create vlan v104 tag 104
    config vlan v104 add untagged 1:19-1:24
    create ipif net4 192.168.4.254/24 v104 state enabled


  3. Активизировать протокол многоадресной маршрутизации PIM-DM и интерфейсы, к которым подключены сервер и клиент с параметром "all" для всех интерфейсов. enable pim
    config pim all state enable


  4. Активизировать IGMP для тех интерфейсов, к которым подключены клиенты многоадресной группы с параметром "all" для всех интерфейсов.
    config igmp all version 2 state enable

  5. Глобально активизировать IGMP snooping и включить IGMP Snooping для тех VLAN, в которых существуют клиенты многоадресной группы с параметром "all" для всех VLAN.
    enable igmp_snooping
    config igmp_snooping all state enable


  6. Команды для проверки многоадресных групп.
    sh ipmc cache
    sh igmp group

Настройка DES-3526:

    Активизировать igmp_snooping в VLAN-ах и настроить filter_unregistered_groups, что предотвратит передачу пакетов, если ни один клиент не вступил в группу.
    enable igmp_snooping
    config igmp_snooping all state enable
    config multicast port_filtering_mode 25-26 filter_unregistered_groups


    Для сервера многоадресной рассылки:

    Вручную настроить IP-адрес и маску подсети для соответствующей IP- сети, установить и запустить ПО сервера многоадресной рассылки, например программу VLC, работающую в режиме сервера. Настроить вещание каналов, используя многоадресную рассылку.

    Для ПК клиента:

    Вручную настроить IP-адрес и маску подсети для соответствующей IP- сети. Установить и запустить клиентское ПО многоадресной рассылки, например программу VLC viewer или Microsoft IE/MediaPlayer.

Тест:

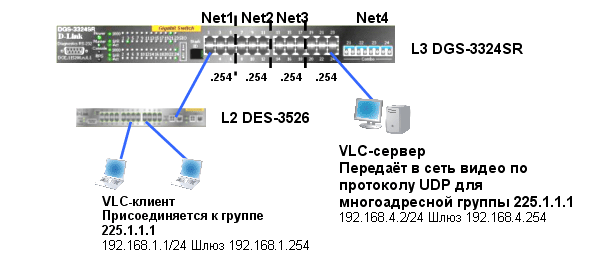

  1. Клиент многоадресной рассылки 192.168.1.1 сети Net1 может подсоединиться к группе многоадресной рассылки 225.1.1.1 и смотреть видео, проигрываемое сервером многоадресной рассылки 192.168.4.2.
  2. Т.к. настроена функция IGMP snooping и Filter_ unregistered_ groups, другие клиенты сети Net1, не вступившие в группу, не будут получать пакеты многоадресной рассылки.

PIM-SM + D-Link ISM VLAN:


Настройка DGS-3324SR#1 (R4.3 firmware):

config ipif System ipaddress 10.1.1.1/8
create vlan v20 tag 20
create vlan v30 tag 30
create ipif n20 20.0.0.1/8 v20
create ipif n30 30.0.0.1/8 v30
config vlan default delete 1:9-1:24
config vlan v20 add untagged 1:9-1:16
config vlan v30 add untagged 1:17-1:24
config ospf all state enable
enable ospf
(Коммутатор использует OSPF для обмена таблицами одноадресной маршрутизации)
config pim all state enable mode sm (Активизировать на всех IP-интерфейсах PIM Sparse Mode)
enable pim (Активизировать PIM глобально на коммутаторе)

Настройка DGS-3324SR#2 (R4.3 firmware, RP маршрутизатор):

config ipif System ipaddress 30.0.0.2/8
create vlan v40 tag 40
create ipif n40 40.0.0.2/8 v40
config vlan default delete 1:13-1:24
config vlan v40 add untagged 1:13-1:24
config ospf all state enable
enable ospf
config pim all state enable mode sm
enable pim
config pim cbsr ipif n40 priority 1
(Сконфигурировать данный IP-интерфейс как Candidate BootStrap Router с наивысшим приоритетом)
create pim crp group 224.0.0.0/4 rp n40 (Сконфигурировать данный маршрут как Candidate Rendezvous Point

Настройка DGS-3324SR#3 (R4.3 firmware):

config ipif System ipaddress 10.1.1.3/8
create vlan v40 tag 40
create vlan v60 tag 60
create vlan v70 tag 70
create vlan v80 tag 80
create vlan v100 tag 100
(ISM VLAN)
create ipif n40 40.0.0.3/8 v40
create ipif n50 50.0.0.3/8 v50
create ipif n60 60.0.0.3/8 v60
(Пользователи VLAN n50, n70, n80 могут получить доступ к другим подсетям посредством одноадресной маршрутизации)
create ipif n70 70.0.0.3/8 v70
create ipif n80 80.0.0.3/8 v80
create ipif n100 100.0.0.3/8 v100
config vlan default delete 1:9-1:24
config vlan v40 add untagged 1:9-1:16
config vlan v50 add tagged 1:17-1:24
config vlan v60 add tagged 1:17-1:24
config vlan v70 add tagged 1:17-1:24
config vlan v80 add tagged 1:17-1:24
config vlan v100 add tagged 1:17-1:24
config ospf all state enable
enable ospf
config pim all state enable mode sm
enable pim
create pim crp group 224.0.0.0/4 rp n50
(сконфигурировать данный IP- интерфейс как Candidate Rendezvous Point )
config pim crp priority 255 (сконфигурировать CRP на низший приоритет)
config igmp all version 2 state enable (включить IGMP v.2 для взаимодействия с функцией L2 IGMP_snooping)
enable igmp_snooping (так как один IP-интерфейс назначен на несколько физических портов, на нём также нужно включить IGMP_snooping для предотвращения распространения ненужного трафика)
config igmp_snooping all state enable

Настройка DES-3526:

  1. Создать Mulitcast VLAN на коммутаторах L2 и включить IGMP_snooping
  2. VID Multicast VLAN-ов должны быть равны 100 - VID VLAN, приходящего с коммутатора L3
  3. Линии связи между DES-3526 и DGS-3324SR должны быть tagged в этом VLAN.

Настройка DES-3526#1:

config vlan default delete 1-26
create vlan v50 tag 50
config vlan v50 add untagged 1-24
config vlan v50 add tag 25-26
create igmp_snooping multicast_vlan v100 100
config igmp_snooping multicast_vlan v100 member_port 1-24 source_port
25-26 replace_source_ip 100.0.0.150 state enable
enable igmp_snooping
config multicast port_filtering_mode 25-26 filter_unregistered_groups

Настройка DES-3526#2:

config vlan default delete 1-26
create vlan v60 tag 60
config vlan v60 add untagged 1-24
config vlan v60 add tag 25-26
create igmp_snooping multicast_vlan v100 100
config igmp_snooping multicast_vlan v100 member_port 1-24 source_port
25-26 replace_source_ip 100.0.0.151 state enable
enable igmp_snooping
config multicast port_filtering_mode 25-26 filter_unregistered_groups

Настройка DES-3526#3:

config vlan default delete 1-26
create vlan v70 tag 70
config vlan v70 add untagged 1-24
config vlan v70 add tag 25-26
create igmp_snooping multicast_vlan v100 100
config igmp_snooping multicast_vlan v100 member_port 1-24 source_port
25-26 replace_source_ip 100.0.0.152 state enable
enable igmp_snooping
config multicast port_filtering_mode 25-26 filter_unregistered_groups

Настройка DES-3526#4:

config vlan default delete 1-26
create vlan v80 tag 80
config vlan v80 add untagged 1-24
config vlan v80 add tag 25-26
create igmp_snooping multicast_vlan v100 100
config igmp_snooping multicast_vlan v100 member_port 1-24 source_port
25-26 replace_source_ip 100.0.0.153 state enable
enable igmp_snooping
config multicast port_filtering_mode 25-26 filter_unregistered_groups

Примечание: В качестве replace_source_ip должен быть указан IP-адрес в подсети, в которой находится IP-интерфейс L3 коммутатора в VLAN-е, соответсвующем ISM VLAN-у на L2 коммутаторе.

Тест:

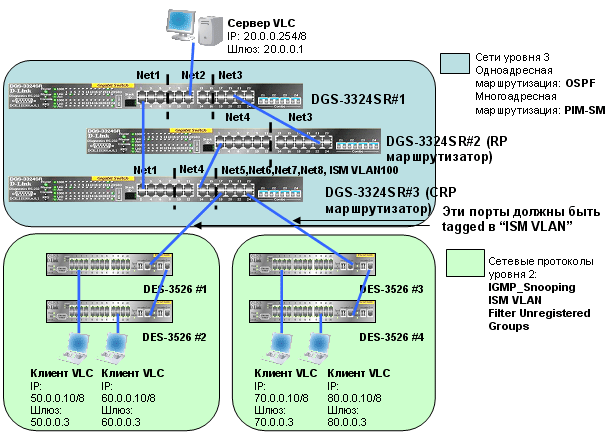

  1. Клиенты многоадресной рассылки (VLC-клиенты) в подсетях n50, n60, n70 и n80 могут подключиться к многоадресной группе на VLC-сервере в подсети n20. (работа протокола PIM-SM).
  2. Клиенты n50 и n60 подключаются к одной и той же группе из разных VLAN, но только одна копия многоадресной группы передаётся в канале между DGS-3324SR и DES-3526 #1/#2. работа Multicast VLAN.

Выводы:

  • Стратегия Triple Play подразумевает расширение Интернет-провайдерами спектра предоставляемых услуг [передача голоса, видео и данных] по сравнению с традиционными сервисами. Ожидается, что MOD [Multimedia On Demand] будет одним из самых востребованных типов услуг.
  • Сервисы MOD дают новые преимущества в традиционных сетях при интенсивном использовании многоадресных рассылок. Всегда актуальным останется процесс оптимизации многоадресной передачи данных в Ethernet-сетях для достижения такого же уровня удобства использования, как и при просмотре обычных телеканалов.
  • Семейство коммутаторов D-Link xStack отвечает всем требованиям для использования в сетях многоадресной рассылки уровня MAN (Metro Area Network).
