Вопрос: Настройка двух DSL-1500G/1501G в качестве роутеров.

Ответ:



В этом документе будет описана настройка двух SHDSL маршрутизаторов DSL-1500G в качестве прозрачных RFC1483 мостов. Предполагается, что устройства имеют конфигурацию по умолчанию.

Диаграмма сети в данном случае приведена на рис. 1.

Рис. 1. Диаграмма сети для случая мостового соединения.

Для конфигурирования данных устройств необходимо получить доступ к их консоли. Для этого необходимо соединить консольным кабелем (RS232<->RS232), который входит в комплект поставки устройств, Com-порт компьютера с консольным портом DSL-1500G. После этого воспользуемся программой HyperTerminal, являющейся частью ОС Windows.

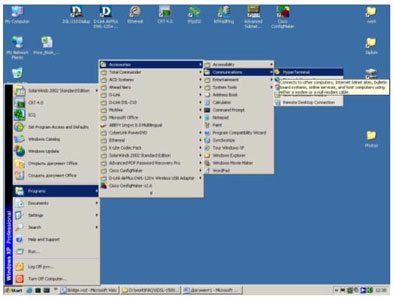

Start -> Programs -> Accessories -> Communications -> HyperTerminal (см. рис. 2).

Рис. 2. Запуск программы HyperTerminal

В окне Connection Description задаем имя соединения, например test. (см. рис. 3)

Рис. 3. Стартовое окно HyperTerminal

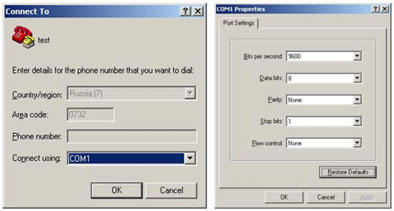

Далее, указываем Com порт, к которому подключен консольный кабель и выставляем следующие значения соединения: см. рис. 4.

Рис. 4. Выбор Com порта и задание параметров соединения.

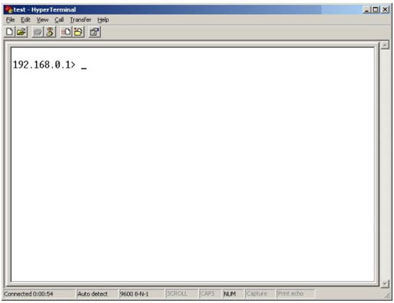

Если все правильно было сделано, то после нажатия на кнопку OK появится следующее окно:

Рис. 5. Окно HyperTerminal при установленном соединении.

Если соединения не произошло, необходимо проверить:

  • питание DSL-1500G;
  • надежность соединения разъемов консольного кабеля;
  • Сom порт компьютера;
  • настройки HyperTerminal.

После того, как консольное соединение установлено, можно приступать к непосредственно конфигурированию устройств.

На первом DSL-1500G/1501G с IP: 192.168.0.1 необходимо выполнить следующие команды:

  1. shdsl role co
  2. ip profile add 1 router 1 50 4 1 test test 3 0 192.168.1.1 255.255.255.0 192.168.1.2
  3. ip pfno 1
  4. ip role 4
  5. ip config save
  6. ip restar

    * На некоторых прошивках пункт 2 должен выглядеть так:

    ip profile add 1 router 1 50 4 1 test test 3 0 1 192.168.1.1 255.255.255.0 192.168.1.2

На втором DSL-1500G/1501G с IP: 192.168.5.1 необходимо выполнить следующие команды:

  1. shdsl role cpe
  2. ip profile add 1 router 1 50 4 1 test test 3 0 192.168.1.2 255.255.255.0 192.168.1.1
  3. ip pfno 1
  4. ip role 4
  5. ip enable ethernet 192.168.5.1
  6. ip config save
  7. ip restart

    * На некоторых прошивках пункт 2 должен выглядеть так:

    ip profile add 1 router 1 50 4 1 test test 3 0 1 192.168.1.2 255.255.255.0 192.168.1.1

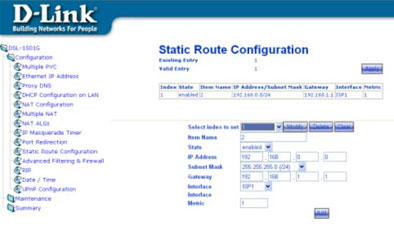

Далее, нужно настроить статический роутинг через Веб-интерфейс:

  1. Для DSL -1500G/1501G с IP: 192.168.0.1:

    * В окне выбора "Interface" в зависимости от прошивки будет либо "ISP1", либо "router".

  2. Для DSL -1500G/1501G с IP: 192.168.5.1:  * В окне выбора "Interface" в зависимости от прошивки будет либо "ISP1", либо "router".

Все изменения нужно сохранить "Maintenance" - "Save Changes" "Save Configuration". Чтобы сохранить изменения через CLI нужно выполнить пункты: 6 и 7.

Осталось проверить работоспособность данной конфигурации. Проще всего это сделать, запустив ping из одной сети в другую.
