Вопрос: Настройка WDS на точках серии DWL-x600

Ответ:
В данном режиме точки работают только в пределах серии (например, DWL-2600 с DWL-3600)

Порядок настройки:
-Сменить ip-адрес одной из точек, например, AP1-10.90.90.91, AP2-10.90.90.160.
-Посмотреть MAC-адреса обеих точек (необходимы MAC-адреса wlan-интерфейсов)

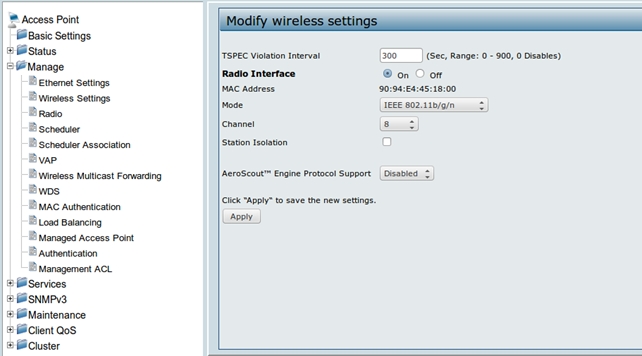

Для того, чтобы посмотреть MAC-адрес wlan-интерфейса нужно перейти в меню Manage → Wireless Settings


Нас интересует строка MAC Address. Пусть это будет MAC-адрес точки AP-1.
Таким же образом узнаем MAC-адрес точки AP-2

-Далее необходимо задать параметры Radio для каждой из точек.

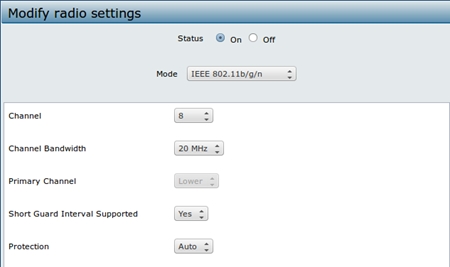

Проделываем это в меню Manage → Radio


Обратите внимание, что канал (channel) и ширина полосы (channel bandwidth) должны быть одинаковыми.

-Следующий шаг указание MAC-адресов wlan-интерфейсов точек “крест-накрест”, то есть в настройках WDS AP-1 указываем MAC-адрес AP-2 и наоборот.

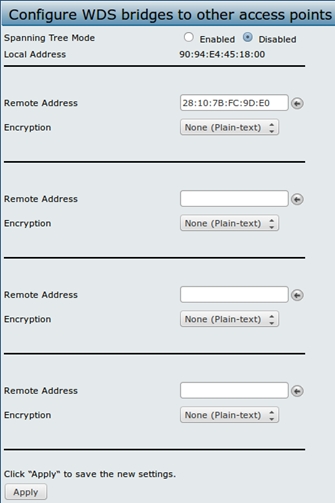

MAC-адрес указывается в поле Remote Address меню Manage → WDS


Также можно задать шифрование (Encryption) для WDS-соединения. Шифрование на обеих точках также должно быть одинаковым.
После задания MAC-адреса нажимаем Apply.

Если все настройки верны, то WDS-соединение должно установиться.

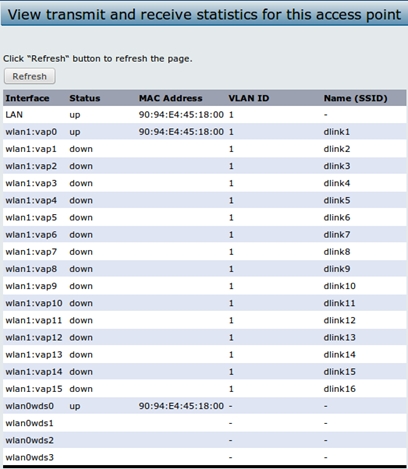

Статус соединения можно посмотреть в меню Status → Transmit/Receive


Как видно, WDS-соединение установилось (wlan0wds0 – up)
На этом настройку можно считать завершенной.
