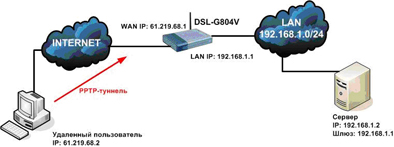

Схема сети:

Задача:

Необходимо обеспечить подключение удаленного пользователя к ресурсам локальной сети. Например, к файловому серверу или серверу баз данных, к общим папкам ПК локальной сети, расположенным за шлюзом DSL-G804V. Для решения этой задачи можно настроить на шлюзе PPTP-сервер.

VPN-сервер DSL-G804V позволяет устанавливать PPTP-соединения с использованием как PAP, так и CHAP аутентификации.

Для настройки сервера PPTP на DSL-G804V на вкладке Advanced выберите VPN.

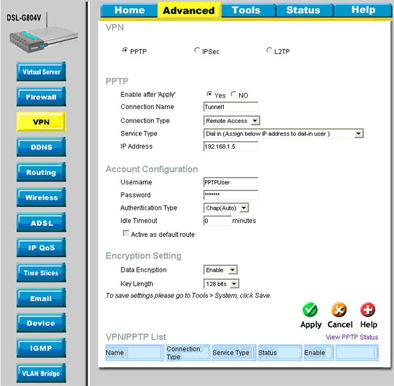

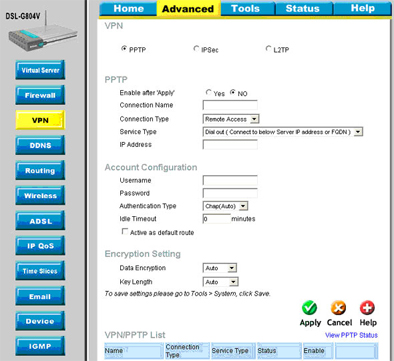

1. Вы увидите следующее окно:


2. В открывшемся окне необходимо выполнить следующие настройки:
   • VPN – выбрать тип VPN PPTP (Point-to-Point Tunneling Protocol)
   • Enable after ‘Apply’ - включить PPTP-сервер автоматически после нажатия кнопки Apply, установить Yes
   • Connection Name – указать имя соединения, например Tunnel1
   • Connection Type – указать Remote Access
   • Service Type – выбрать Dial In (Assign below IP address to dial-in user)
   • IP Address - указать адрес, который будет присвоен подключившемуся пользователю, например, 192.168.1.5
   • User Name - задать имя пользователя, например, PPTPUser
   • Password - задать пароль, например, 1234567
   • Authentication Type - задать протокол аутентификации, например, CHAP
   • Idle Timeout – время, через которое произойдет "разрыв" соединения при отсутствии активности. При значении ”0” отключение производиться не будет, оставить без изменений
   • Data Encryption – включить/выключить MPPE-шифрование, при этом возможно использование MPPE (Microsoft Point-to-Point Encryption) шифрования с ключом длиной 40 и 128 бит. Если это необходимо, галочка Enable
   • Key Length – длина ключа, например, 128 bits


3. После чего нажмите кнопку Apply

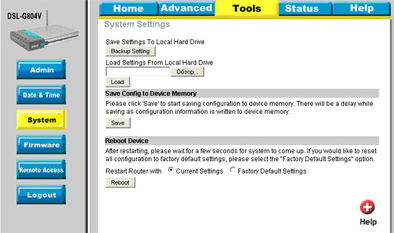

4. Сохраните настройки устройства: Tools > System > Save


5. Перезагрузите устройство: Tools > System > Restart Router with Current Settings

Настройка клиента PPTP (на примере Windows XP)

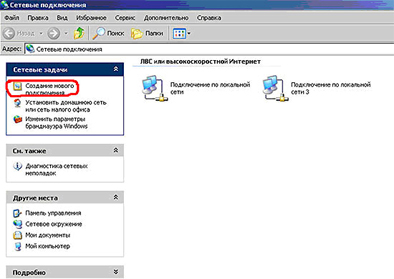

1. В свойствах Сетевых подключений выберите "Создание нового подключения" для того, чтобы создать исходящее подключение VPN-PPTP.

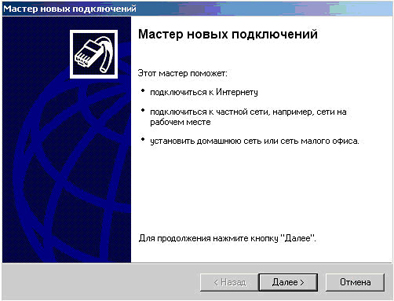

2. Откроется "Мастер сетевых подключений".

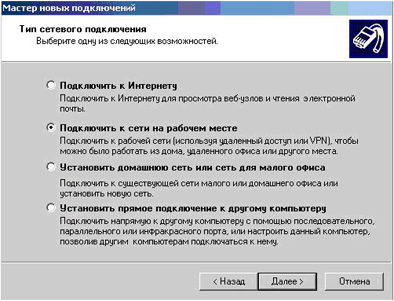

3. Нажмите “Далее” и выберите "Подключить к сети на рабочем месте". Нажмите “Далее”.

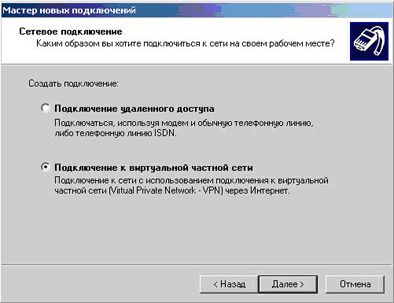

4. Выберите "Подключение к виртуальной частной сети" и нажмите “Далее”.

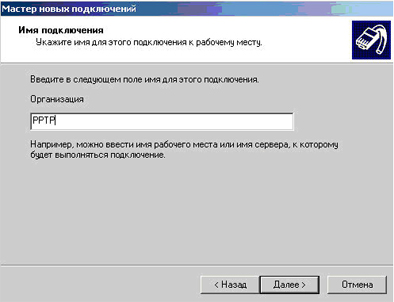

5. Укажите имя подключения (например, PPTP) и нажмите “Далее”.

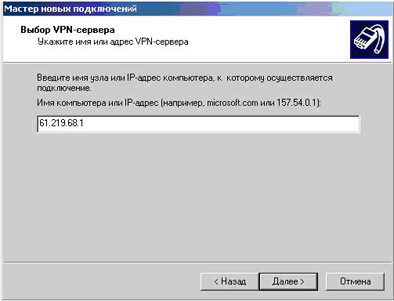

6. Укажите имя или IP-адрес VPN-сервера и нажмите “Далее”.
   Примечание: В рамках данного примера IP адрес WAN интерфейса устройства - 61.219.68.1

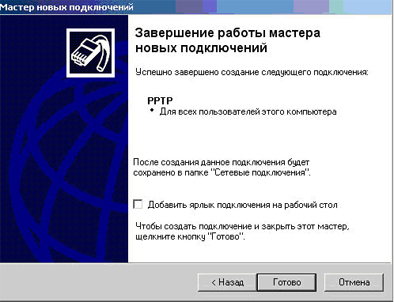

7. Соединение создано, нажмите “Готово”.



   Примечание: За дополнительными инструкциями по настройке клиента PPTP обращайтесь к руководству пользователя вашей операционной системы.
