Вопрос: Как настроить перенаправление портов?

Ответ:

Примечание: Приводимая ниже инструкция поможет Вам настроить перенаправление портов (port mapping) с удаленного рабочего места на компьютер, подключенный к LAN-порту с внутренним IP-адресом - 192.168.1.2.

Шаг 1: Откройте Web-браузер и введите IP-адрес межсетевого экрана в адресную строку (по умолчанию 192.168.1.1). Нажмите на Enter.

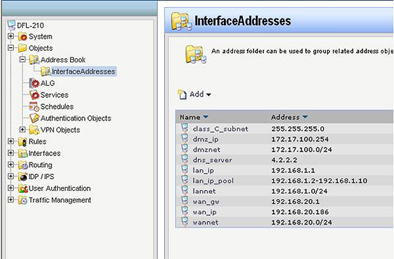

Шаг 2: Нажмите на знак «+» рядом с папкой Objects, выберите Address Book, а затем Interface Addresses.

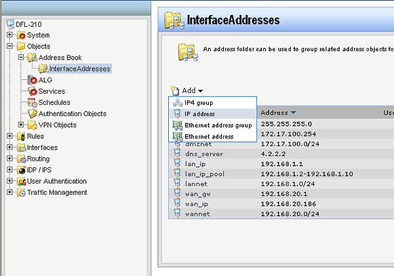

Шаг 3: Кликните по Add и выберите IP address из выпадающего меню.

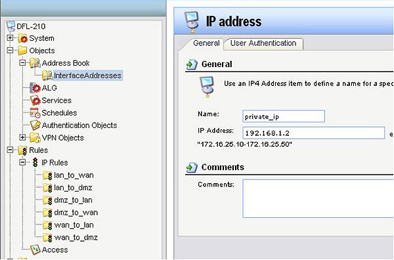

Шаг 4: Настройте IP address следующим образом:

  • Name: выбранное имя (в нашем примере private_ip).
  • IP Address: IP-адрес компьютера, для которого настраивается перенаправление портов.
    Кликните по OK.

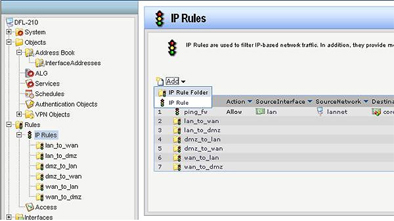

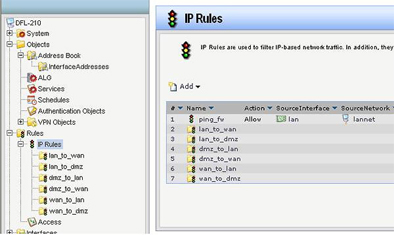

    Шаг 5: Нажмите на знак «+» рядом с папкой Rules и выберите IP Rules.



    Шаг 6: Кликните по Add и затем выберите из выпадающего меню IP Rule Folder.

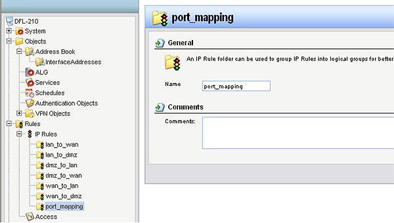

    Шаг 7: Введите выбранное имя (в данном примере port_mapping) и затем нажмите на OK.

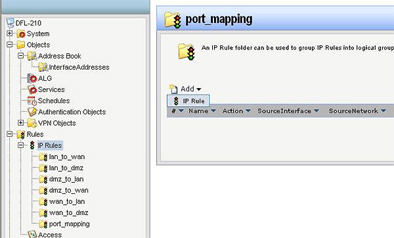

    Шаг 8: Кликните по Add и выберите из выпадающего меню IP Rule.

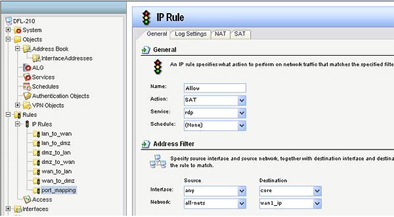

    Шаг 9: Создайте IP Rule следующим образом:

  • Name: выбранное имя
  • Action: SAT
  • Service: rdp
  • Schedule: None
  • Source interface: any
  • Source network: all-nets
  • Destination interface: core
  • Destination network: wan1_ip
    Примечание: Если сеть WAN1 настроена для DSL(PPPoE) или DHCP, выберите сетью назначения (Destination Network) ip_wan1. Если сеть WAN1 настроена как Static, выберите сетью назначения wan1_ip.

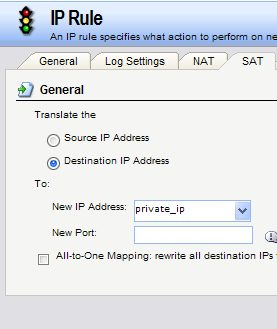

    Шаг 10: Кликните по вкладке SAT и в поле New IP Address выберите private_ip (как создано в Шаге 4) из выпадающего меню и затем нажмите на OK.

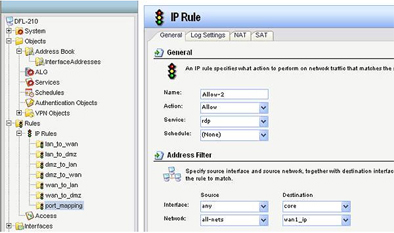

    Шаг 11: Кликните по Add, чтобы создать другое правило IP Rule со следующими настройками:

  • Name: Выбранное имя
  • Action: Allow
  • Service: rdp
  • Schedule: None
  • Source interface: any
  • Source network: all-nets
  • Destination interface: core
  • Destination network: wan1_ip
    Кликните по OK.



    Шаг 12: Кликните по вкладке Configuration и выберите из выпадающего меню Save and Activate. Кликните по OK для сохранения и активации изменений.
