Вопрос: Обновление версии ПО на точках доступа через web-интерфейс контроллера

Ответ:

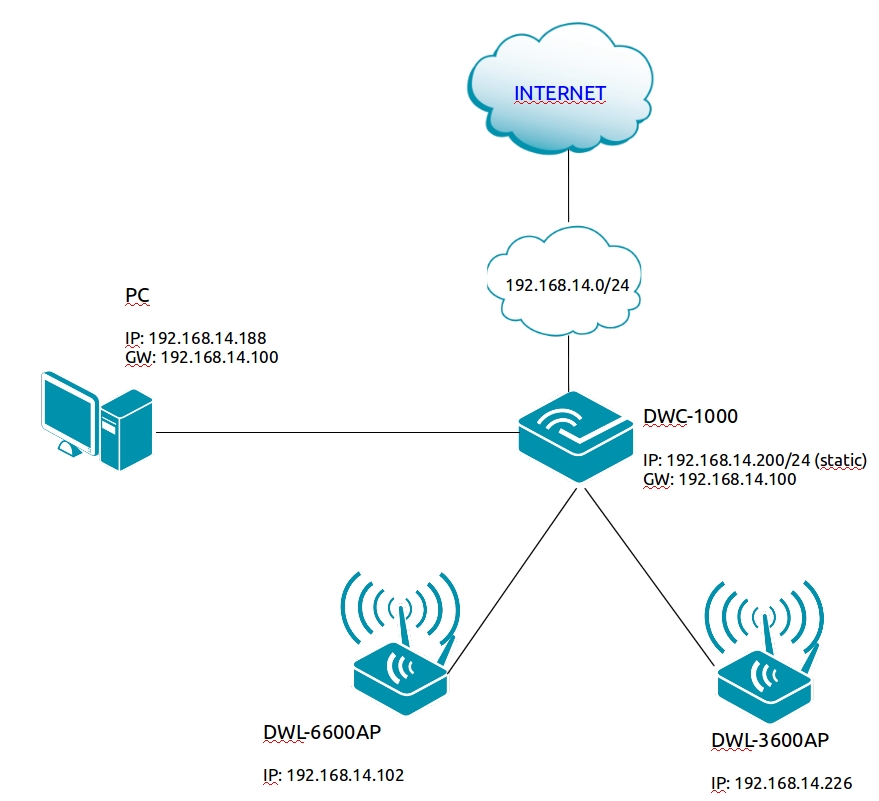

В данном примере все устройства находятся в одной сети. DWL-3600AP и DWL-6600AP уже сконфигурированы и находятся под управлением контроллера. На компьютере настроен и запущен TFTP-сервер, и прошивки перемещены в корневую папку сервера. Убедитесь, что сервер и ТД «видят» друг друга, т. к., запрос на обновление ПО будет происходить непосредственно с точек доступа.

Для того, чтобы обновить ПО точек доступа через WEB-интерфейс контроллера:

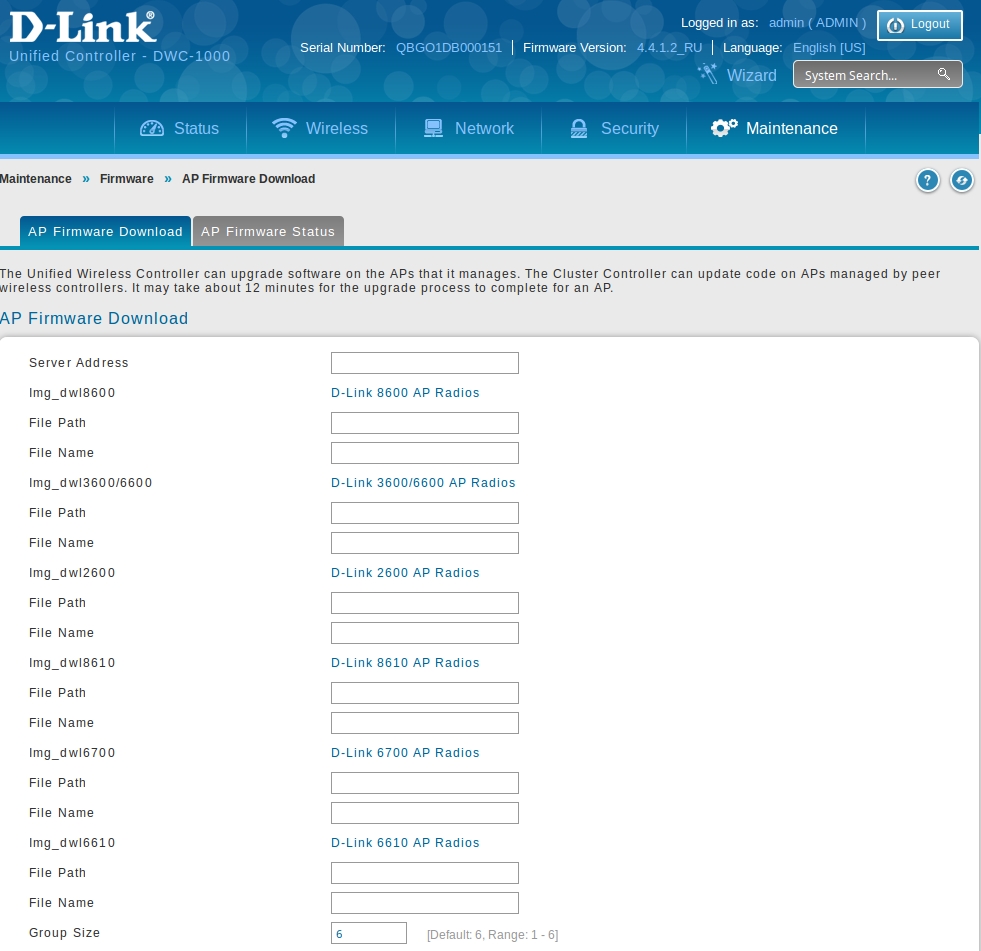

- Перейдите на web-интерфейсе контроллера в раздел Maintenance >Firmware > AP Firmware Download;

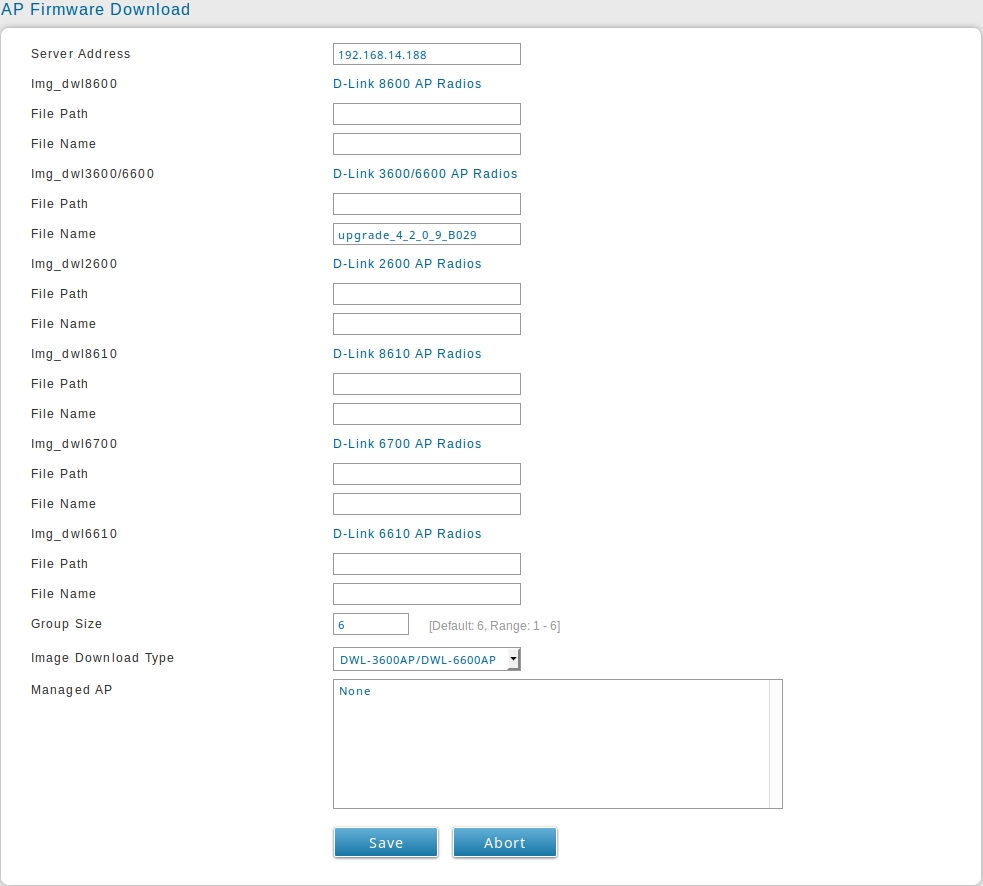

На данной странице:
  • Server Address — укажите IP-адрес TFTP-сервера (в нашем случае 192.168.14.188);
  • File Path — не заполняется в случае, если файл с прошивкой находится в корневой папке TFTP-сервера. Если это не так, то нужно указывать путь до файла, например: C://tftp/DWL-3600AP/fw_name.tar/;
  • Image Download Type — указывается в соответствии с обновляемой моделью;
  • Managed AP — после выбора параметра «Image Download Type» появится список всех управляемых точек доступа данной модели. Обновить можно как все точки, выбрав «All», так и определенную, выбрав соответствующий MAC-адрес.

Примечание. Файл прошивки для DWL-3600AP и DWL-6600AP один и тот же. Т.е., для того, чтобы обновить версию ПО на обоих точках доступа, вам необходимо скачать последнюю версию ПО для DWL-6600AP, переместить её в каталог tftp сервера и в строке File Name указать её название.

- Нажмите «Save» и затем кнопку «Start».

Далее запустится процесс обновления версий ПО для выбранных точек доступа.

- Для того, чтобы просмотреть статус обновления ПО перейдите в раздел Maintenance > Firmware > AP Firmware Download > AP Firmware Status

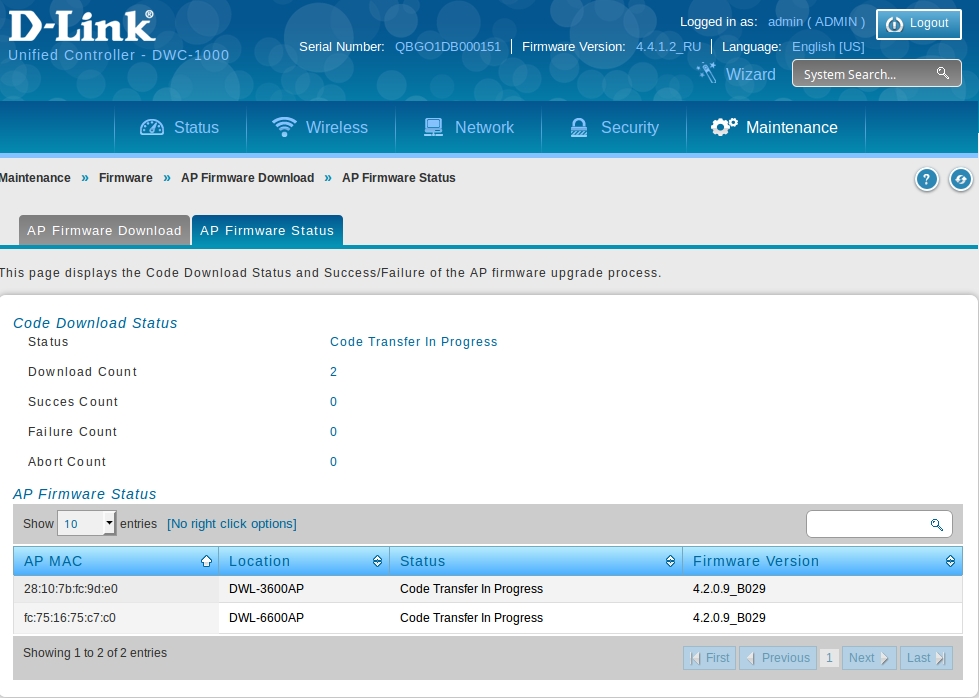

Если ТД обнаружит файл с прошивкой на TFTP-сервере. То начнется передача прошивки на точку (см. рисунок ниже).

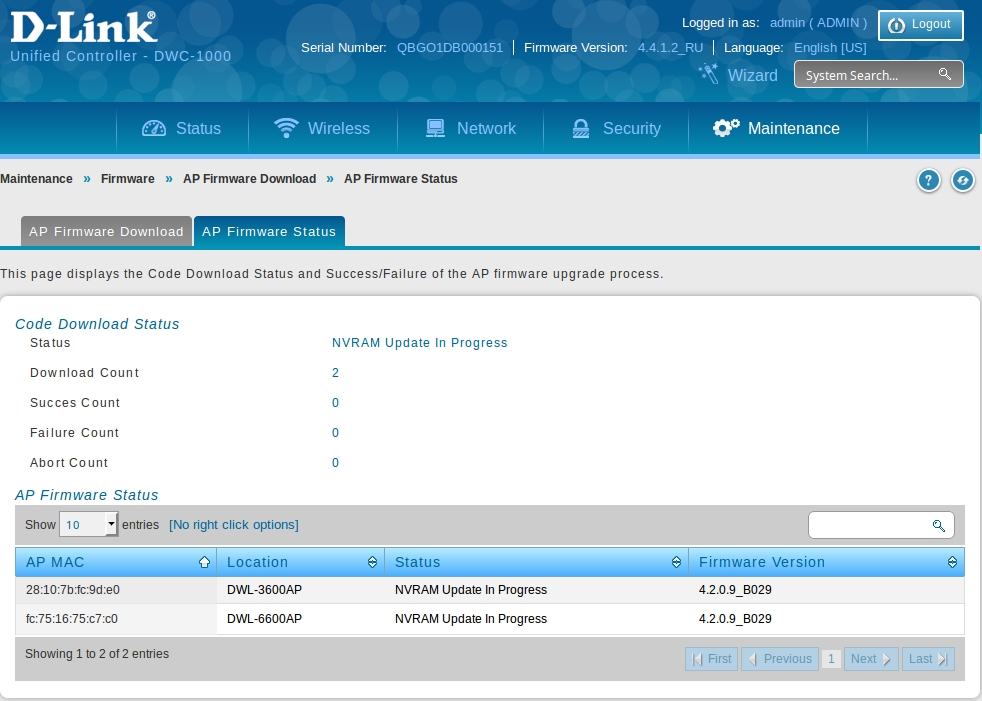

После того, как точка загрузит файл с прошивкой начнется процесс обновления ПО.

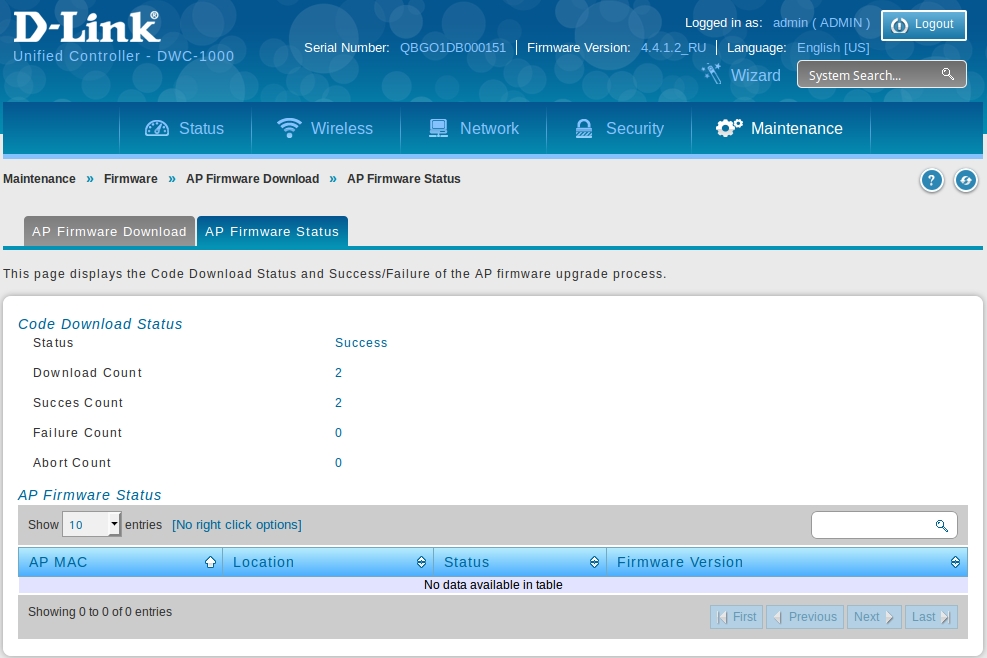

По окончании процесса в разделе «Code Download Status» будет отображено какое количество ТД успешно обновилось.


На этом процесс обновления ПО точек доступа завершен.

Ниже приведены наиболее часто встречающиеся вопросы, касаемо обновления прошивок ТД через web-интерфейс контроллера:

Q: При попытке обновить версию ПО точки доступа статус «Failure».
A: Убедитесь, что:
  • На ПК запущен TFTP-сервер и файл с прошивкой находится в каталоге сервера;
  • Точки доступа и компьютер пингуют друг друга в сети;
  • Название файла с прошивкой в строке «File Name» указано верно (обязательно указывать с расширением!);
  • Указанный файл с прошивкой соответствует обновляемой модели точки.

Q: При попытке обновиться с версии ПО 4.2.0.9_B008 или ниже версия прошивки не меняется.
A: Если версия ПО 4.2.0.9_B008 или ниже, то выполните процедуру обновления два раза подряд!

Q: При попытке обновить группу точек не все точки успешно обновились. Как определить какие из них обновились до нужной версии ПО?
A: Перейдите в раздел Status > Wirelless Information > Access Point > Managed, где можно будет в колонке «Firmware Version» увидеть текущую версию ПО на точке.
