Вопрос: Настройка кластера на DWC-1000

Ответ:

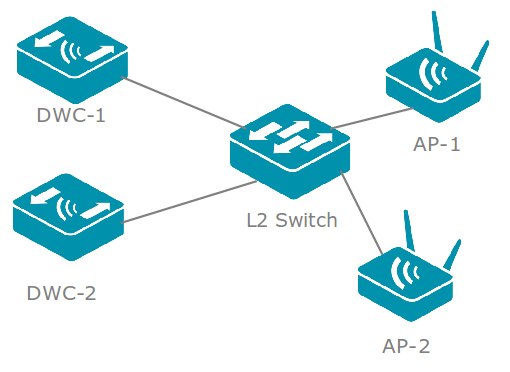

Топология:
Параметры контроллеров:

DWC-1
ip-адрес-192.168.10.1/24

DWC-2
ip-адрес-192.168.10.2/24

Параметры точек доступа:

AP-1 (8610)
ip-адрес-192.168.10.90/24

AP-2 (3600)
ip-адрес-192.168.10.91/24

На каждой из точек настроим приоритезацию контроллеров:
DLINK-WLAN-AP# set managed-ap switch-address-1 192.168.10.1
DLINK-WLAN-AP# set managed-ap switch-address-2 192.168.10.2
DLINK-WLAN-AP# save-running

Из двух контроллеров мастером будет DWC-1, так как у него меньше ip-адрес.
Примечание: в качестве параметра, определяющего какой из контроллеров будет мастером, можно использовать Cluster Priority. По умолчанию он равен единице. Контроллер с большим  значением  Cluster Priority будет мастером.
Cluster Priority настраивается в меню Advanced → Global → General

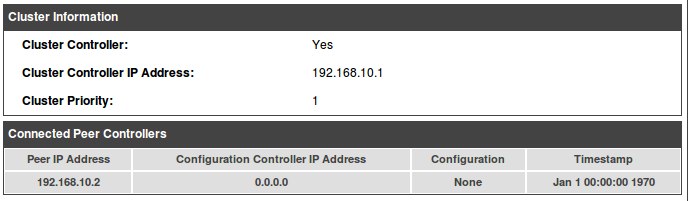

Посмотреть информацию о контроллерах кластера можно в меню  Status → Device Info → Cluster Information (показан скриншот для мастер-контроллера)


Далее необходимо добавить точки в базу мастер-контроллера.

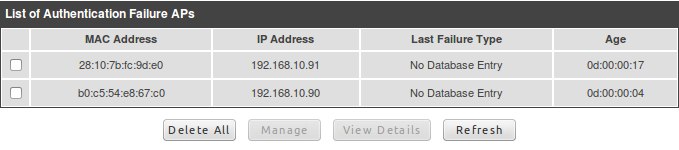

Для этого нужно перейти в меню Status → Access Point Info → Authentication Failure Status


По очереди отмечаем МАС-адрес ТД и нажимаем Manage. Точка переходит в управляемые примерно через 30 секунд.

После того как все точки будут добавлены в базу мастер-контроллера нужно будет перенести конфигурацию с него на peer-контроллер.

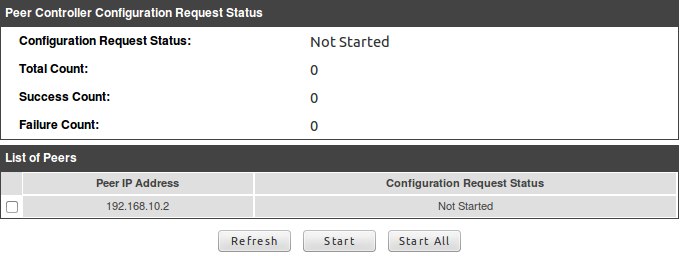

Для этого нужно перейти в меню Advanced → Peer Controllers → Configuration Request Status


В этом меню отмечаем нужный контроллер и жмем Start

Примечание: если впоследствии настройки на мастер-контроллере будут изменятся, то конфигурацию с него на peer-контроллер нужно будет загружать по новой.

После того как конфигурация будет загружена настройка кластера завершена.

При выходе из строя мастер-контроллера точки доступа должны перейти под управление резервного контроллера в течение 5-ти минут.

Примечание: в случае восстановления мастер-контроллера точки доступа по прежнему будут управляться резервным. Переход под управление мастер-контроллера произойдет только в случае потери работоспособности резервного контроллера.
